首页  >  产品百科  >  KX15-30K3DE

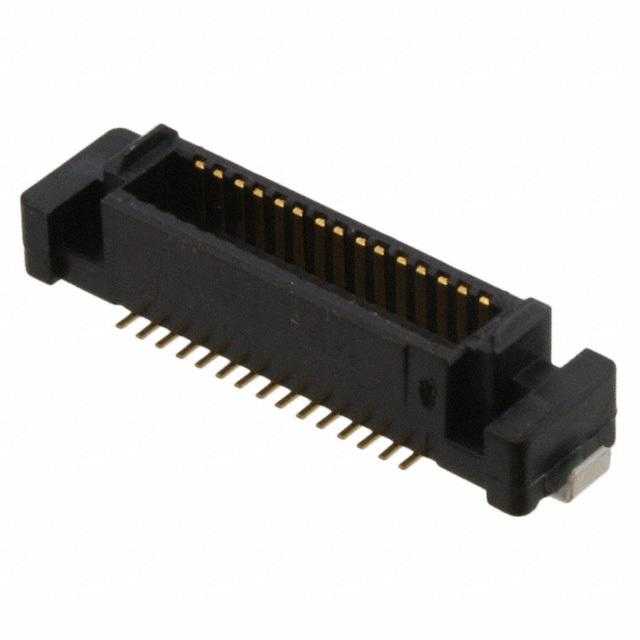

KX15-30K3DE

产品描述: Center Strip Contacts,Plug 800μm 2 30pin 5mm,8mm,11mm,14mm,17mm 4.25mm 100nm 金 贴片安装
供应商型号: JY-KX15-30K3DE
供应商: 云汉优选
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) KX15-30K3DE

KX15-30K3DE概述

    # KX14/15 系列连接器技术手册

    产品简介


    KX14/15 系列连接器是专为PCB-to-PCB应用设计的低轮廓、表面贴装型连接器。该系列连接器拥有0.8毫米(0.031英寸)的接触间距,提供直插式插座(KX14)和直插式/直角式插头(KX15),适用于并联和平行PCB连接。该系列产品特别适合个人电脑行业,在空间、重量和高密度方面具有显著优势。

    技术参数


    基本规格
    - 接触数:20, 30, 40, 50, 60, 70, 80, 100, 120, 140, 160, 200(具体参见备注1)
    - 接触间距:0.8毫米(0.031英寸)
    - 电流额定值:0.5安培
    - 绝缘耐压:500伏交流电有效值(持续1分钟)
    - 绝缘电阻:最小100兆欧姆
    - 接触电阻:最大70毫欧姆
    - 工作温度范围:-40°C 到 +85°C
    材料和表面处理
    - 绝缘材料:KX14玻璃填充LCP/黑色;KX15直玻璃填充PPS/黑色
    - 接触材料:铜合金
    - 连接区域镀层:最小0.1微米(0.000004英寸)金镀层覆盖镍
    - 插脚区域镀层:金闪镀层覆盖镍或锡铅镀层覆盖镍
    - 固定扣铜合金/锡铅镀层覆盖镍
    - 钩形插脚铜合金/锡镀层
    - 六角螺母黄铜/镍镀层

    产品特点和优势


    - 0.8毫米(0.031英寸)接触间距:便于在紧凑空间内安装。
    - 多高度堆叠:支持4到18毫米(0.157到0.709英寸)的不同堆叠高度,适用于不同应用场景。
    - 极化键设计:防止误配对。
    - 抗震抗扭:增强了连接器的稳定性。
    - 自动安装支持:采用嵌带封装,方便自动化生产。

    应用案例和使用建议


    应用案例
    KX14/15系列连接器广泛应用于个人电脑行业,特别是在需要高密度、低功耗的电路板连接场合,如服务器、路由器和其他网络设备。
    使用建议
    - 保持接触清洁:定期清理连接器,避免灰尘和杂质影响信号传输质量。
    - 适当固定:确保连接器固定牢固,特别是在振动较大的环境中。

    兼容性和支持


    - 兼容性:本系列连接器与多种标准PCB尺寸兼容。具体适用尺寸请参阅产品手册。
    - 支持:厂商提供详尽的技术文档和支持服务。如有任何疑问,请联系JAE公司进行咨询。

    常见问题与解决方案


    1. 问:连接器接触不良?
    - 解决方案:检查接触面是否清洁,确保无灰尘和杂质。如有必要,重新镀层。

    2. 问:安装过程中出现连接松动?
    - 解决方案:确认所有螺丝已紧固,确保连接器正确安装。

    总结和推荐


    KX14/15系列连接器凭借其高密度、坚固耐用的设计,在个人电脑行业及其他电子设备应用中表现优异。其独特的极化键设计和广泛的兼容性使其在市场上具备强大竞争力。我们强烈推荐此系列连接器给追求高性能和可靠性的客户。
    上述内容是基于技术手册详细整理而成,希望对您有所帮助。如需进一步了解具体型号或订购产品,请联系JAE公司获取更多信息。

KX15-30K3DE参数

参数
间距 800μm
排数 2
触头镀层
板上高度 4.25mm
针脚数 30pin
接合堆叠高度 5mm,8mm,11mm,14mm,17mm
触头镀层厚度 100nm
类型 Center Strip Contacts,Plug
安装方式 贴片安装
零件状态 在售
包装方式 托盘

KX15-30K3DE厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

KX15-30K3DE数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) JAPAN AVIATION ELECTRONICS KX15-30K3DE KX15-30K3DE数据手册

KX15-30K3DE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.0998
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.09
