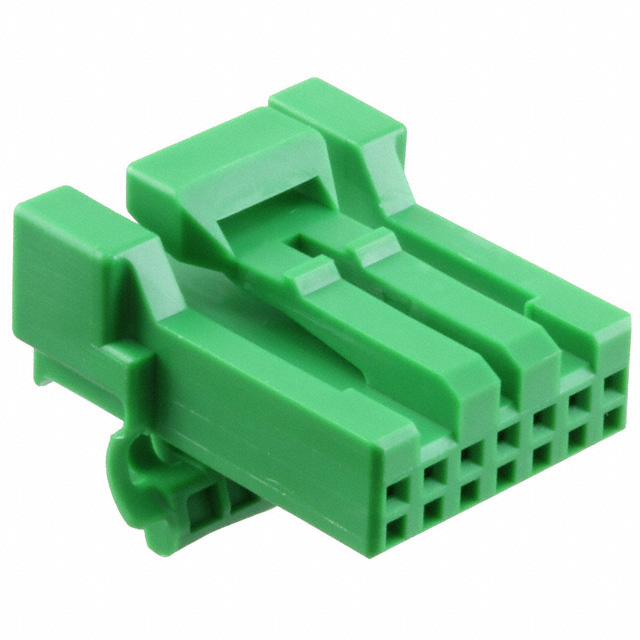

IL-AG5-7S-S3C1

产品分类: 矩形连接器 - 外壳
产品描述: JAE 插座外壳 汽车连接器母座, IL-AG5系列, 7路, 3A, 电缆安装安装
供应商型号: IL-AG5-7S-S3C1
供应商: 国内现货
标准整包数: 800
JAPAN AVIATION ELECTRONICS 矩形连接器 - 外壳 IL-AG5-7S-S3C1

IL-AG5-7S-S3C1概述

    IL-AG5系列汽车连接器技术手册

    1. 产品简介


    IL-AG5系列汽车连接器专为汽车仪表板应用设计,采用直角和直通两种类型的通孔安装(Through Hole)结构,提供多种接触点数量选择(单排:5, 6, 7, 10;双排:14, 16, 18, 22, 30)。此外,还提供了带极化的版本(仅限单排5和6个接触点),以防止错误连接。该系列产品适用于汽车中的PCB到电缆/电缆到电缆的应用,如车载控制单元和传感器之间的连接。

    2. 技术参数


    - 接触点数量:单排5, 6, 7, 10;双排14, 16, 18, 22, 30
    - 接触间距:2.5mm (.098")
    - 额定电流:3A
    - 绝缘耐压:1000V AC r.m.s.(持续1分钟)
    - 绝缘电阻:≥100兆欧姆
    - 接触电阻:≤10毫欧姆
    - 适用电路板厚度:1.6mm至2.4mm (.063"至.094")
    - 工作温度范围:-40°C至+85°C
    - 适用导线尺寸:AWG #18至#22,绞合导线
    - 导体截面积:0.3mm²至0.85mm²
    - 端子类型:针脚接触(Brass/Tin Plating)和插座接触(Phosphor Bronze/Tin Plating)

    3. 产品特点和优势


    - 机械锁定机制:确保正确定位,防止意外松脱。
    - 独特壳体设计:有助于避免错误连接。
    - 双锁定机制:可防止接触松动。
    - 高度可靠的插座接触:采用磷青铜镀锡材料,确保良好电气连接。
    - 简化型压接式端子:易于安装和维护。

    4. 应用案例和使用建议


    - 应用场景:该系列连接器广泛应用于汽车仪表盘、引擎管理系统、安全气囊系统等。
    - 使用建议:确保在焊接过程中正确使用指定工具进行压接,避免热损坏。对于高振动应用,应检查双锁定机制是否可靠。建议定期检查连接器,确保无氧化或腐蚀现象。

    5. 兼容性和支持


    - 兼容性:适用于不同类型的电路板,能够承受多种工作条件。
    - 支持和服务:制造商提供详细的安装和维护指南,同时提供相应的工具支持,如压接工具、接触提取工具等。

    6. 常见问题与解决方案


    - 问题1:接触不良或信号不稳定
    - 解决方案:确保压接工具使用正确,重新压接接触点,并检查是否有氧化或腐蚀。
    - 问题2:连接器安装后出现松动
    - 解决方案:检查双锁定机制是否正确安装,必要时可更换新的连接器或补充缺失部件。
    - 问题3:无法正确定位
    - 解决方案:确认壳体设计和极化版本是否匹配,重新装配连接器。

    7. 总结和推荐


    IL-AG5系列汽车连接器具有优异的电气性能和机械稳定性,适合于汽车行业的各种应用。其独特的设计和可靠性使其成为汽车连接解决方案的理想选择。因此,强烈推荐使用此系列连接器,特别是对那些需要高度可靠和耐用连接的场合。

IL-AG5-7S-S3C1参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 7pin
类型 Receptacle
颜色 绿色
长*宽*高 21.1mm(宽度)*12.8mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装
