IL-G-6P-S3L2-SA

产品描述: 6pin 2.5mm 1 Friction Lock,Header 3A 锡 棕色 通孔安装
供应商型号: 656-ILG6PS3L2SA
供应商: Mouser
标准整包数: 1

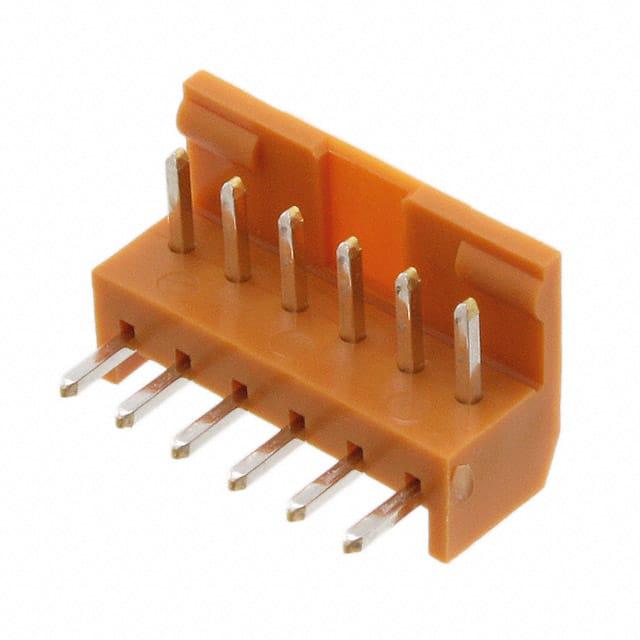

JAPAN AVIATION ELECTRONICS 矩形连接器 - 针座 - 公插针 IL-G-6P-S3L2-SA

IL-G-6P-S3L2-SA概述

    文章标题:JAE IL-G 系列 PCB-to-Cable 连接器技术手册详解

    1. 产品简介


    JAE Electronics(日本航空电子工业有限公司)是一家全球领先的电子元件制造商,致力于为行业提供创新设计的连接器产品。IL-G 系列连接器属于其低剖面 PCB-to-Cable(板到线缆)连接器系列,特别适合需要紧凑设计的场合。该系列产品广泛应用于计算机、办公设备、电信设备及家用电器等领域。
    IL-G 系列连接器以其紧凑的结构、高可靠性和易于安装的特点而备受关注。其接触间距为 2.50mm(0.098"),适用于单排配置,能够满足多样化的电路连接需求。

    2. 技术参数


    以下是 IL-G 系列连接器的技术参数摘要:
    | 参数名称 | 技术规格 |

    | 接触间距 | 2.50mm (0.098") |
    | 接触类型 | 针(Pin)或插座(Socket) |
    | 接触排数 | 单排(Single Row) |
    | 接触数量 | 2 至 15 个 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘耐压 | 1500VAC rms(一分钟测试) |
    | 最小绝缘电阻 | 100兆欧姆 |
    | 最大接触电阻 | 20毫欧姆 |
    | 额定电流 | 每个接触点最大 3 安培 |
    | 适用电路板厚度 | 1.6mm 至 2.6mm(0.063 至 0.102 英寸) |
    | 适用线径范围 | AWG#22 至 AWG#28 |
    连接器采用低剖面设计,直连时总高度仅为 10mm(0.394")。此外,IL-G 系列还配备了防止错误插入的防错结构以及摩擦锁紧机制。

    3. 产品特点和优势


    IL-G 系列连接器具有以下显著特点和优势:
    - 低剖面设计:高度仅为 10mm,适合空间受限的应用环境。
    - 防误插设计:独特的防误插结构,确保正确安装。
    - 抗振动和抗冲击:摩擦锁紧机制提高了连接的可靠性。
    - 环保设计:无铅制造工艺,符合 RoHS 标准。
    - 广泛应用:适用于电脑、通信设备、消费电子产品等多种领域。
    这些特点使得 IL-G 系列连接器在市场上具有较强的竞争力,尤其是在需要高效能连接的紧凑型设备中。

    4. 应用案例和使用建议


    IL-G 系列连接器适用于多种场景,例如:
    - 消费电子设备:如笔记本电脑、平板电脑等便携式设备。
    - 电信设备:用于连接小型电路板和外部接口。
    - 嵌入式系统:可作为紧凑型系统中的核心连接组件。
    使用建议:
    - 确保焊料均匀分布以避免焊接不完全。
    - 在使用手摇或半自动工具进行端接时,选用合适的端子工具(如 CT150-1 型号)。
    - 定期检查连接器外观和接触状态,确保长期稳定运行。

    5. 兼容性和支持


    IL-G 系列连接器与同类 PCB 和电缆连接解决方案高度兼容。JAE 提供了全球技术支持网络,包括设计咨询和技术服务,帮助客户解决各种应用中的难题。
    - 兼容性:支持主流 PCB 厚度和电线规格。
    - 支持服务:提供详尽的技术文档和在线支持,满足全球客户需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查工具是否合适;适当调整接触间距 |
    | 接触电阻过高 | 检查端子清洁度;确认焊接质量 |
    | 连接器无法锁定 | 确认防误插结构是否正常;检查插头方向 |

    7. 总结和推荐


    总体而言,JAE IL-G 系列 PCB-to-Cable 连接器凭借其紧凑设计、高可靠性和广泛应用适配性,在行业中占据领先地位。其出色的性能和广泛的支持使其成为许多复杂设计的理想选择。
    推荐指数:★★★★★
    我们强烈推荐此系列连接器用于需要高性能连接的紧凑型设备,特别是在空间有限且对连接可靠性要求极高的场景中。

    联系详情:欲了解更多信息,请访问 JAE 的官方网站 [www.jae-connector.com](http://www.jae-connector.com),或直接联系您所在地的 JAE 办事处。

IL-G-6P-S3L2-SA参数

参数
针脚数 6pin
间距-配接 2.5mm
排数 1
排距 -
防护等级 -
额定电流 3A
颜色 棕色
触头镀层 - 配接
触头镀层厚度 - 配接 -
类型 Friction Lock,Header
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

IL-G-6P-S3L2-SA厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

IL-G-6P-S3L2-SA数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 针座 - 公插针 JAPAN AVIATION ELECTRONICS IL-G-6P-S3L2-SA IL-G-6P-S3L2-SA数据手册

IL-G-6P-S3L2-SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.736 ¥ 6.2192
10+ $ 0.5957 ¥ 5.0337
100+ $ 0.4631 ¥ 3.9132
1000+ $ 0.4147 ¥ 3.5044
4000+ $ 0.3218 ¥ 2.644
8000+ $ 0.3014 ¥ 2.5464
库存: 1536
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.21
