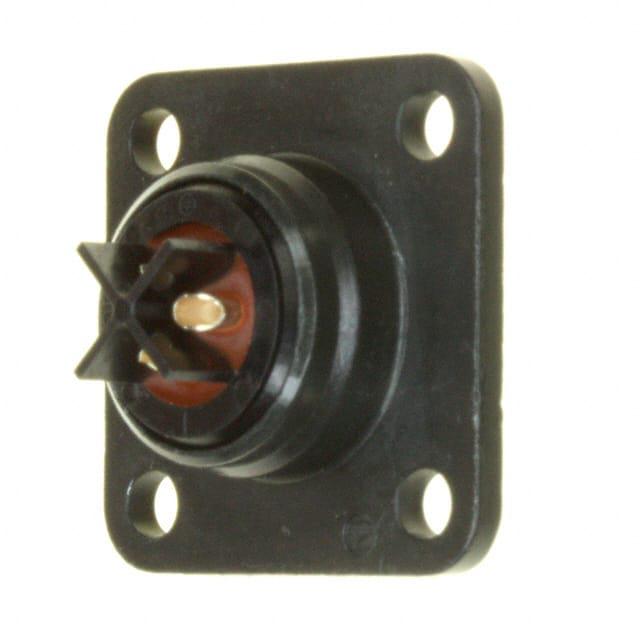

JN2AS04MK2-R

产品分类: 圆形连接器
产品描述: JAE 圆形连接器插座, JN2系列, 4芯, 面板安装, 焊接, IP67
供应商型号: JN2AS04MK2-R
供应商: 期货订购
标准整包数: 1
JAPAN AVIATION ELECTRONICS 圆形连接器 JN2AS04MK2-R

JN2AS04MK2-R概述


    产品简介




    JN1/JN2系列是日本航空电子工业有限公司(Japan Aviation Electronics Industry, Ltd.)开发的一种小型防水圆形连接器,具有防尘和防水功能,适用于工业设备中的接口。此系列包含两种型号:全塑料型JN1和部分金属加固的JN2型。两者均设计紧凑,适合各种电子设备。JN2型4接点连接器已通过TUV认证。


    技术参数




    - 接触点数:10位或4位
    - 额定电流:3A/每针(22号接触点),5A/每针(20号接触点)
    - 额定电压:200VAC
    - 耐压:900VAC(1分钟),2000VAC(1分钟)
    - 绝缘电阻:最小1000M欧姆(直流500V)
    - 防水等级:IP67
    - 气密性:2.9×10⁴帕(1分钟内无泄漏)
    - 工作温度:-20°C至+125°C


    产品特点和优势




    JN1/JN2系列连接器的主要特点是易于安装,安全可靠的插拔方式,即一触式锁紧机制。它们采用合成树脂材料制成,轻便且耐用。JN2系列还提供了一种通过螺母接地的方式,提高了连接器的安全性和可靠性。此外,这些连接器具备出色的抗振动和抗油污性能,使得它们在严苛环境中也能稳定运行。4位接点的连接器已获得TUV认证,进一步验证了其品质。


    应用案例和使用建议




    应用案例

    JN1/JN2系列连接器广泛应用于工业自动化、通讯设备、机器人和机械等领域。它们尤其适用于需要可靠防水和防尘性能的场合。

    使用建议

    由于JN2系列连接器具备优异的抗震性能,建议在机械设备、建筑工地等需要经常震动或暴露于恶劣环境的场所优先考虑使用。而JN1系列则适用于更一般性的应用需求。


    兼容性和支持



    这些连接器与其他JN1系列的连接器兼容,确保了系统集成的灵活性。公司提供详细的安装和操作指南,以帮助客户正确安装和维护这些连接器。


    常见问题与解决方案



    - Q: 连接器如何防水?
    - A: 这些连接器配备了防水密封件,可以在防水环境中可靠运行。确保所有部件正确安装,特别是防水盖和橡胶圈。

    - Q: 如何进行有效的接线?
    - A: 推荐使用合适的电缆直径,以确保最佳的接触性能和防水效果。在焊接前务必检查电缆直径是否符合要求。


    总结和推荐




    JN1/JN2系列连接器凭借其出色的防水、防尘、抗震性能,适用于多种工业设备和环境。特别是JN2系列,它提供了额外的加固设计,增强了结构强度和安全性。因此,对于那些需要高度可靠连接的应用场合,我们强烈推荐使用JN1/JN2系列连接器。

JN2AS04MK2-R参数

参数
类型 Male Pins,Push-Twist,Receptacle
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Zinc Alloy
针脚数 4pin
触头镀层 - 配接
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

JN2AS04MK2-R厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JN2AS04MK2-R数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器 JAPAN AVIATION ELECTRONICS JN2AS04MK2-R JN2AS04MK2-R数据手册

JN2AS04MK2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
