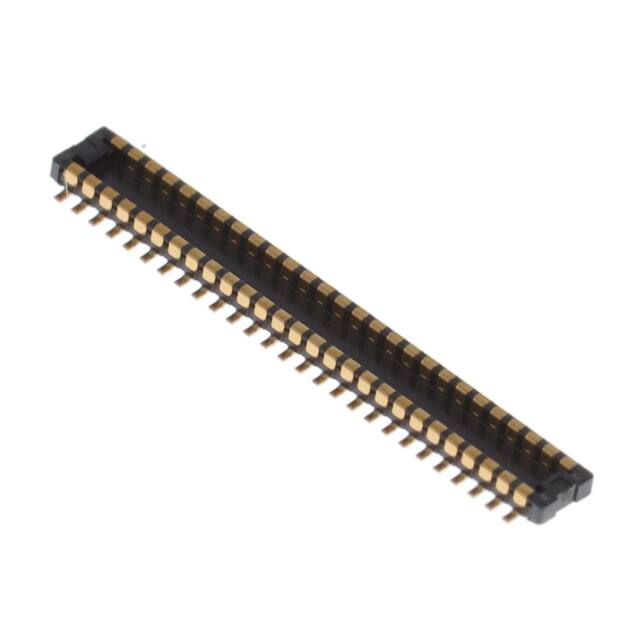

WP7B-P050VA1-R8000

产品描述: Outer Shroud Contacts,Plug 400μm 2 50pin 700μm 500μm 100nm 金 SMD,P=0.4mm 贴片安装
供应商型号: WP7B-P050VA1-R8000
供应商: 云汉优选
标准整包数: 100
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) WP7B-P050VA1-R8000

WP7B-P050VA1-R8000概述


    产品简介


    WP7 Series 0.4mm Pitch Board-to-Board (FPC) 连接器
    WP7 Series 是一款适用于高密度安装的低轮廓板对板(柔性印刷电路)连接器,适用于移动电话、智能手机、LCD和笔记本电脑等紧凑型信息通信设备。该系列提供两种型号:低引脚数型(WP7A)和高引脚数型(WP7B),以满足不同产品的功能需求。

    技术参数


    - 引脚数量
    - WP7A: 10, 16, 20, 22, 24, 26, 28, 30, 32 引脚
    - WP7B: 34, 40, 50, 60, 70 引脚
    - 间距: 0.4mm,双排
    - 工作温度: -40°C 至 +85°C
    - 接触电阻: 初始最大为70mΩ
    - 寿命: 30次插拔循环
    - 信号接触传输速率: 支持高达10Gbps
    - 支持的协议: MIPI, USB3.1 Gen2, 和 PCIe Gen3
    - 额定电流: 每个终端AC/DC 0.3A
    - 额定电压: AC/DC 50V
    - 绝缘电阻: 初始最小为100MΩ
    - 耐压测试: 交流250Vrms,持续1分钟
    - 插入力
    - WP7A: 每个引脚最大1.50N
    - WP7B: 每个引脚最大1.00N
    - 拔出力
    - WP7A: 每个引脚最小0.15N
    - WP7B: 每个引脚最小0.10N

    产品特点和优势


    1. 高耐磨性和可靠性: 接触结构设计确保高耐用性。
    2. 牢固保持: 防止柔性印刷电路的绝缘体断裂和剥落。
    3. 两面接触设计: 抵抗扭曲应力。
    4. 无铅: 接触部分采用镍屏障防止焊料渗入。
    5. 不同引脚数的最优配置: 受电端子根据引脚数量采用最佳配置。
    6. 高移除力与低插入力: WP7A (低引脚数) 具有高移除力,而WP7B (高引脚数) 具有低插入力。
    7. 高速传输: 信号接触支持10Gbps传输率。
    8. 广泛支持: 支持MIPI, USB3.1 Gen2和PCIe Gen3协议。

    应用案例和使用建议


    应用案例
    - 移动电话: 高密度安装,紧凑设计,确保信号传输稳定。
    - 智能手机: 高传输速率,适应多种复杂应用场景。
    - LCD和笔记本电脑: 低轮廓设计,适合空间有限的应用环境。
    使用建议
    1. 选择合适的型号: 根据引脚数量和应用场景选择WP7A或WP7B型号。
    2. 考虑工作环境: 确保工作温度范围符合应用需求。
    3. 进行适当的预处理: 在维修时,推荐使用推荐的尺寸来确保可修复性。

    兼容性和支持


    WP7 Series 具有良好的兼容性,可以与多种电子元器件和设备一起使用。JAE公司提供了详尽的产品文档和使用说明,确保用户能够正确安装和使用产品。同时,JAE公司还提供技术支持和售后服务,以帮助用户解决问题并提供长期支持。

    常见问题与解决方案


    1. 问题: 插拔过程中接触电阻增加。
    - 解决方案: 检查连接器是否有灰尘或污垢,清洁后重新插拔。
    2. 问题: 信号传输不稳定。
    - 解决方案: 确认引脚数和传输协议匹配,检查线缆和连接器是否损坏。
    3. 问题: 连接器无法正常锁定。
    - 解决方案: 检查锁定机制是否完好,确保插入到位并确认保持扣紧。

    总结和推荐


    WP7 Series 连接器以其高可靠性和多用途的特点,在信息通信设备领域表现出色。其独特的设计和广泛的兼容性使其成为紧凑型电子设备的理想选择。我们强烈推荐该产品用于需要高密度安装和高性能传输的应用场景。如果您有任何疑问或需要进一步的技术支持,建议联系JAE公司的销售团队获取更多信息。

WP7B-P050VA1-R8000参数

参数
接合堆叠高度 700μm
触头镀层厚度 100nm
类型 Outer Shroud Contacts,Plug
间距 400μm
排数 2
触头镀层
板上高度 500μm
针脚数 50pin
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WP7B-P050VA1-R8000厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

WP7B-P050VA1-R8000数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) JAPAN AVIATION ELECTRONICS WP7B-P050VA1-R8000 WP7B-P050VA1-R8000数据手册

WP7B-P050VA1-R8000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.5537
500+ ¥ 0.5321
8000+ ¥ 0.4939
库存: 38632
起订量: 100 增量: 8000
交货地:
最小起订量为:100
合计: ¥ 55.37
