MM60-EZH059-B5-R650

产品分类: 卡边缘连接器 - 配件
产品描述: Connector Accessories Latch Straight Stainless Steel Tin T/R
供应商型号: MM60-EZH059-B5-R650
供应商: 国内现货
标准整包数: 650

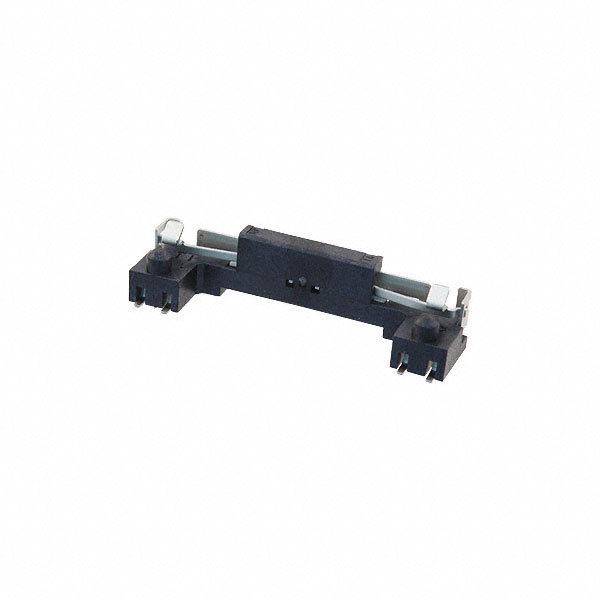

JAPAN AVIATION ELECTRONICS 卡边缘连接器 - 配件 MM60-EZH059-B5-R650

MM60-EZH059-B5-R650概述


    产品简介


    MM60系列是日本航空电子工业有限公司(JAE)推出的一款模块插座,主要应用于符合PCI Express Mini Card标准的产品中。该系列拥有两种型号,分别是52针和76针,具有良好的机械稳定性和电气性能,适用于计算机、办公设备、测量仪器、通信设备、音频视频设备、家用电器以及工厂自动化设备等多种场合。

    技术参数


    - 接触点数量:52针、76针
    - 接触电阻:最大60mΩ(初始值)
    - 耐压能力:交流电压300V RMS/分钟
    - 工作温度范围:-40°C至+85°C
    - 额定电流:每针0.5A
    - 耐久性:可插拔50次
    - 插入损耗:1.25GHz时≤1dB,3.75GHz时≤5dB
    - 回波损耗:1.3GHz时≤12dB,2GHz时≤7dB,3.75GHz时≤4dB
    - 近端串扰:1.25GHz时≤32dB,3.75GHz时≤26dB
    - 材料与表面处理:接触件采用铜合金,接触区域为镍镀金上镀金,终端区域为镍镀金上镀金闪;绝缘体采用耐热材料(UL94V-0);固定装置采用铜合金,表面为锡镀层;连接件采用不锈钢,表面为锡镀层;螺母采用黄铜,表面为锡镀层。

    产品特点和优势


    MM60系列模块插座具有高可靠性的接触点设计,可实现50次插拔操作,保证长期稳定运行。其独特的结构设计使得即使在高温或低温环境下也能保持稳定的性能表现。同时,MM60系列还提供两个高度版本,使得模块安装更为灵活,适合各种尺寸的应用场景。

    应用案例和使用建议


    该系列产品常用于笔记本电脑、平板电脑以及各种嵌入式设备中,作为PCI Express Mini Card的接口。例如,在一台便携式计算机中,可以通过MM60系列模块插座扩展额外的功能模块,如无线网卡、存储扩展卡等。为了确保最佳性能,建议在安装前仔细检查模块与插座的高度匹配情况,并根据需要选择合适的高度版本进行安装。

    兼容性和支持


    MM60系列模块插座与多种基于PCI Express Mini Card标准的产品兼容,可用于连接具有PCI Express和USB传输协议的模块。同时,它还支持自动安装,并且包装形式为带状包装,方便自动化生产线使用。制造商提供了详细的技术文档和支持服务,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题1:接触不良或信号丢失。
    - 解决方案:检查接触点是否清洁无尘,必要时可使用专用工具清理。如果问题依然存在,可能是接触件损坏或插座质量问题,建议联系供应商更换。

    - 问题2:插入或拔出困难。
    - 解决方案:确认安装过程中是否施加了足够的力量。如果是由于灰尘或异物造成的阻塞,请先清理干净再尝试操作。此外,确保所有部件正确安装到位,避免因安装不当导致的问题。

    总结和推荐


    综上所述,MM60系列模块插座是一款高性能、高可靠性的电子元器件产品,尤其适合于对电气和机械性能有严格要求的应用场景。其优良的设计理念和卓越的性能使其在市场上具备较强的竞争力。对于需要进行模块化设计和应用的用户来说,MM60系列是一个值得信赖的选择。我们强烈推荐此产品用于各种类型的计算机、办公设备和其他相关领域。

MM60-EZH059-B5-R650参数

参数
长*宽*高 7.9mm(高度)
零件状态 在售
包装方式 卷带包装

MM60-EZH059-B5-R650厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

MM60-EZH059-B5-R650数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 卡边缘连接器 - 配件 JAPAN AVIATION ELECTRONICS MM60-EZH059-B5-R650 MM60-EZH059-B5-R650数据手册

MM60-EZH059-B5-R650封装设计

查看详情并下载
Symbol
Footprint
3D Model
