首页  >  产品百科  >  JL04-18CK(13)-CR-R

JL04-18CK(13)-CR-R

产品描述: 缆线夹 1-20 UNEF-2B 锌 黑色 14.1mm 180°
供应商型号: CSJ-ST49316394
供应商: 海外现货
标准整包数: 1

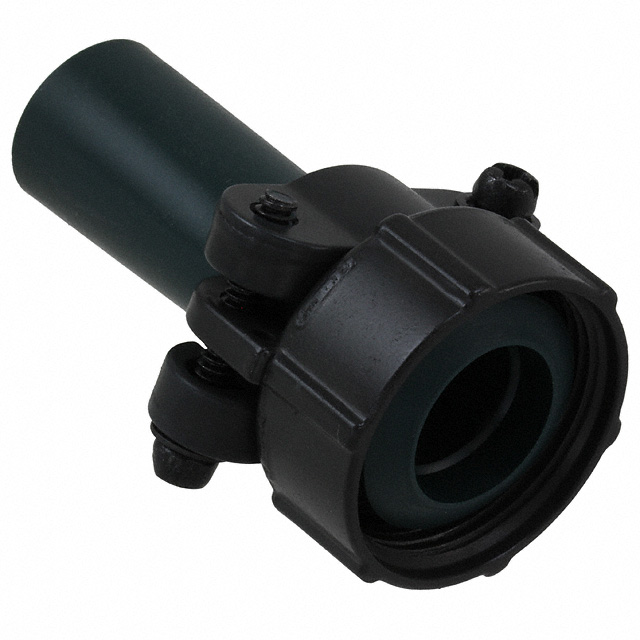

JAPAN AVIATION ELECTRONICS 圆形连接器-后壳和电缆夹 JL04-18CK(13)-CR-R

JL04-18CK(13)-CR-R概述

    JL04系列电缆夹具产品技术手册

    1. 产品简介


    产品类型:JL04系列电缆夹具是用于防水型电缆的专用夹具,适用于各种电缆连接场合。
    主要功能:主要用于固定和保护电缆,确保电缆在严苛环境中仍能稳定运行。此外,其防水设计能够有效防止水分侵入。
    应用领域:广泛应用于工业自动化、交通运输、电力系统及通讯基础设施等领域。

    2. 技术参数


    | 序号 | 产品型号 | 尺寸(A)mm | 尺寸(B)mm | 尺寸(C)mm | 尺寸(D)mm | 适用电缆直径范围 mm | 螺纹尺寸 |

    | 1 | JL04-1012CK-05 | 22.2 | 20.6 | 20.7 | 50.6 | 4 - 6 | 5/8-24UNEF-2B |
    | 2 | JL04-1012CK-06 | 22.2 | 20.6 | 20.7 | 50.6 | 4.6 - 6.6 | 5/8-24UNEF-2B |
    | 3 | JL04-18CK-07 | 31.8 | 30.2 | 24.1 | 53.8 | 5 - 8 | 1-20UNEF-2B |
    | 4 | JL04-18CK-10 | 31.8 | 30.2 | 24.1 | 53.8 | 8 - 11 | 1-20UNEF-2B |
    | 5 | JL04-18CK-13 | 31.8 | 30.2 | 24.1 | 53.8 | 11 - 14.1 | 1-20UNEF-2B |
    | 6 | JL04-2022CK-09 | 37.3 | 34.9 | 24.3 | 53.8 | 6.5 - 9.5 | 1 3/16-18UNEF-2B |
    | 7 | JL04-2022CK-12 | 37.3 | 34.9 | 24.3 | 53.8 | 9.5 - 13 | 1 3/16-18UNEF-2B |
    | 8 | JL04-2022CK-14 | 37.3 | 34.9 | 24.3 | 53.8 | 12.9 - 16 | 1 3/16-18UNEF-2B |
    | 9 | JL04-2428CK-11 | 42.9 | 42.1 | 26.2 | 56.2 | 9 - 12 | 7/16-18UNEF-2B |
    | 10 | JL04-2428CK-14 | 42.9 | 42.1 | 26.2 | 56.2 | 12 - 15 | 7/16-18UNEF-2B |
    | 11 | JL04-2428CK-17 | 42.9 | 42.1 | 26.2 | 56.2 | 15 - 18 | 7/16-18UNEF-2B |
    | 12 | JL04-2428CK-20 | 42.9 | 42.1 | 26.2 | 56.2 | 18 - 20 | 7/16-18UNEF-2B |

    3. 产品特点和优势


    - 防水设计:独特的防水结构,确保电缆在恶劣环境下不进水。
    - 高稳定性:采用优质材料,具有出色的机械强度和耐久性。
    - 多种规格:提供多种尺寸选择,可适应不同直径的电缆。
    - 安装简便:设计紧凑,便于快速安装和维护。

    4. 应用案例和使用建议


    应用场景:适用于各种工业现场的电缆固定和保护。例如,在电力系统中,用于配电箱内部电缆的固定;在轨道交通中,用于列车内部的线缆固定。
    使用建议:
    - 确保电缆直径符合产品适用范围。
    - 在安装前检查螺纹尺寸是否匹配。
    - 使用前进行严格的防水测试,确保防水性能。

    5. 兼容性和支持


    - 兼容性:本产品适用于各种防水型电缆接头,如直角接头、直线接头等。
    - 支持:制造商提供详细的安装指南和技术支持,以确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    1. 问题:安装时螺纹无法顺利旋入。
    - 解决方案:检查螺纹是否干净无损,如有必要可使用螺纹清洁剂清理。
    2. 问题:防水效果不佳。
    - 解决方案:检查是否有适当的防水材料配套使用,如防水垫圈等。
    3. 问题:电缆固定不牢固。
    - 解决方案:确认所选型号的适用电缆直径范围,并正确安装所有组件。

    7. 总结和推荐


    JL04系列电缆夹具凭借其防水设计、高稳定性以及广泛的适用范围,在工业自动化和交通运输领域具有显著的应用优势。建议在需要高效且可靠的电缆固定解决方案时选用此产品。
    通过以上分析可以看出,JL04系列电缆夹具是为客户提供安全可靠电缆固定解决方案的理想选择。如果您需要进一步的技术支持或详细资料,请随时联系日本航空电子工业株式会社。

JL04-18CK(13)-CR-R参数

参数
螺丝尺寸 1-20 UNEF-2B
电缆开口 14.1mm
类型 缆线夹
颜色 黑色
镀层
材料 -
电缆出口 180°
零件状态 在售
包装方式 袋装

JL04-18CK(13)-CR-R厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JL04-18CK(13)-CR-R数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器-后壳和电缆夹 JAPAN AVIATION ELECTRONICS JL04-18CK(13)-CR-R JL04-18CK(13)-CR-R数据手册

JL04-18CK(13)-CR-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.9035 ¥ 109.2922
库存: 92
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 109.29
直接购买
加入购物车
