首页  >  产品百科  >  JL04V-2E24-10PE-B-R

JL04V-2E24-10PE-B-R

产品分类: 圆形连接器
产品描述: JAE 圆形连接器插座, JL04V系列, 7芯, 安装盒, 焊接, IP67
供应商型号: 670-2120-ND
供应商: Digi-Key
标准整包数: 1

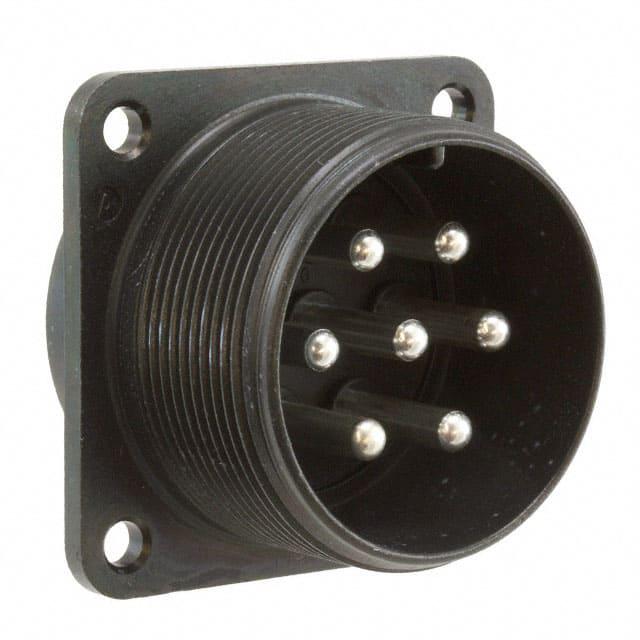

JAPAN AVIATION ELECTRONICS 圆形连接器 JL04V-2E24-10PE-B-R

JL04V-2E24-10PE-B-R概述

    电子元器件产品技术手册:Circular Connectors

    1. 产品简介


    Circular Connectors(圆形连接器)是一种广泛应用于各种电子设备中的关键组件,用于实现可靠且高效的电连接。该系列连接器涵盖多种类型,包括JL04V、JL05、JN1/2、JB1和N/MS等型号。这些连接器主要用于军事、航空航天、工业自动化和通信等领域,因其坚固耐用、防水防尘性能优异而备受青睐。

    2. 技术参数


    以下是从技术手册中提取的技术参数和规格列表:
    | 参数 | JL04V | JL05 | JN1/2 | JB1 | N/MS |
    |
    | 工作温度范围 | -20 ~ +125°C | -20 ~ +125°C | -25 ~ +85°C | -30 ~ +85°C | -55 ~ +125°C |
    | 电流容量 | 3 ~ 13A | 3 ~ 5A | 2 ~ 3A | 5 ~ 46A | 13 ~ 150A |
    | 额定电压 | 200VAC ~ 400VAC | 200VAC | 250VAC / 350VDC | 200VAC ~ 500VAC | 200VAC ~ 320VAC |
    | 密封等级 | IP67 | IP67 | IP67 | IP68 | IP67 |
    | 插拔次数 | 500次 | 500次 | 500次 | 500次 | 500次 |
    | 壳体材料 | 金属 | 金属 | 金属 | 金属 | 金属 |

    3. 产品特点和优势


    - 一触式锁紧机制:确保连接稳固,防止意外松脱。
    - 多点锁定:增加连接可靠性,适合频繁插拔的应用场合。
    - 多种接触方式:提供焊接、压接等多种安装方式,适应不同应用场景。
    - 宽温范围:适用于极端环境下的稳定运行。
    - 高防护等级:IP67/IP68级别防水防尘,特别适合户外及恶劣环境使用。

    4. 应用案例和使用建议


    - 工业自动化:常用于传感器、电机控制器等自动化设备间的连接。
    - 通信设备:确保高速数据传输的稳定性和可靠性。
    - 航空航天:由于其高可靠性和环境耐受性,适用于航空器内部复杂布线系统。
    - 建议:为延长使用寿命,应定期检查连接器的密封圈状态;在极端环境下使用时,注意保持清洁和干燥。

    5. 兼容性和支持


    - 兼容标准:JL02系列可与MIL-C-5015标准兼容,便于系统集成。
    - 支持服务:制造商提供详尽的技术文档和支持服务,帮助客户解决使用过程中的任何问题。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良。
    - 解决方案:检查接触针是否有氧化现象,如有需清理或更换新的接触针。
    - 问题2:防水性能下降。
    - 解决方案:检查密封圈是否完整无损,必要时更换新的密封圈。
    - 问题3:连接器壳体损坏。
    - 解决方案:更换新的连接器壳体以确保整体性能。

    7. 总结和推荐


    综上所述,Circular Connectors系列凭借其坚固耐用、可靠高效的特点,在多个应用领域表现出色。特别是其广泛的电流和电压范围,使它成为众多应用场景的理想选择。建议各行业用户根据具体需求选用合适的型号,以充分发挥其性能优势。对于需要高度可靠性和环境适应性的应用,强烈推荐使用此系列连接器。

JL04V-2E24-10PE-B-R参数

参数
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 46A
外壳材料 Aluminum Alloy
针脚数 7pin
触头镀层 - 配接
安装方式 法兰安装,面板安装
应用等级 医疗级,工业级,电信级
零件状态 在售
包装方式 散装,袋装

JL04V-2E24-10PE-B-R厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JL04V-2E24-10PE-B-R数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器 JAPAN AVIATION ELECTRONICS JL04V-2E24-10PE-B-R JL04V-2E24-10PE-B-R数据手册

JL04V-2E24-10PE-B-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.0232 ¥ 371.996
10+ $ 37.415 ¥ 316.1571
50+ $ 33.3998 ¥ 282.2284
100+ $ 31.8073 ¥ 268.7713
250+ $ 29.8186 ¥ 251.9671
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 371.99
直接购买
加入购物车
