首页  >  产品百科  >  FI-J35S-VF15N-R3000

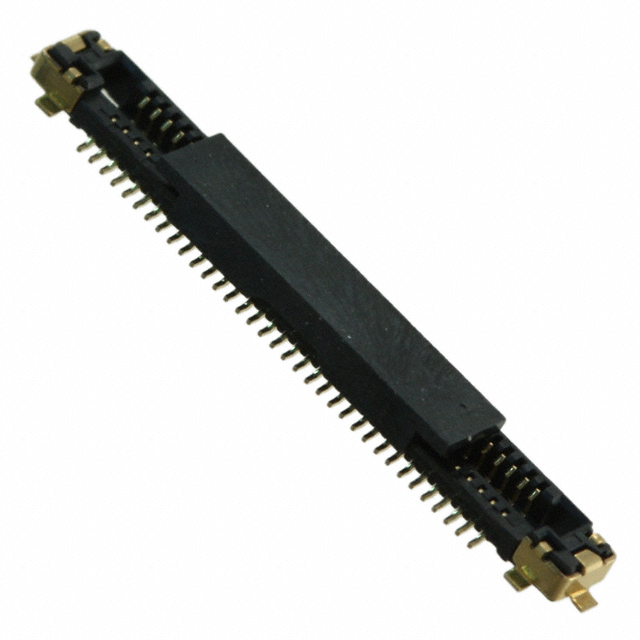

FI-J35S-VF15N-R3000

产品描述: Friction Lock,Receptacle 400μm 1 35pin 300mA 99nm 金 黑色 贴片安装 18.4658mm(长度)*2.0066mm(宽度)
供应商型号: FI-J35S-VF15N-R3000
供应商: 国内现货
标准整包数: 3000
JAPAN AVIATION ELECTRONICS 矩形连接器 - 针座 - 插座/母插口 FI-J35S-VF15N-R3000

FI-J35S-VF15N-R3000概述

    FI-J 系列电子元器件产品技术手册解析

    1. 产品简介


    产品名称: FI-J 系列
    产品类型: 超薄线缆同轴连接器
    主要功能: 支持小型便携设备中高密度连接需求,提供稳定的电气连接。
    应用领域: 计算机、办公设备、测量仪器、通信终端(固定及移动设备)、音频视频设备、家用电器以及工厂自动化(FA)设备等。

    2. 技术参数


    以下是FI-J系列的技术规格详情:
    - 接触点数量: 20、25、30、35、40个位置。
    - 针距: 0.4mm。
    - 操作温度范围: -40°C至+85°C。
    - 额定电流: 每个位置AC/DC均为0.3A。
    - 额定电压: 每个位置AC/DC均为50V。
    - 绝缘电阻: ≥100MΩ。
    - 耐压能力: 交流250Vrms/分钟。
    - 适用电缆规格: 42至44 AWG。
    - 使用寿命: 30次插拔循环。

    3. 产品特点和优势


    FI-J系列连接器具备以下独特功能与优势:
    1. 超小尺寸设计: 插头深度仅2.5mm,宽度21.7mm(40位),高度1.58mm(插合状态),适合空间受限的应用场景。
    2. 稳定可靠的连接: 采用0.4mm有效接触长度设计,确保长期稳定性。
    3. 误配保护机制: 内置防误插结构,防止错误装配。
    4. 高可靠性镀金接地端子: 插头与插座均采用镀金接地端子,提升抗腐蚀性和耐用性。
    5. 材料合规性: 符合RoHS标准,环保友好。

    4. 应用案例和使用建议


    FI-J系列广泛应用于需要紧凑设计的小型化设备中。例如,在移动设备中,它可通过直径为3.6mm的铰链。为确保最佳性能,建议:
    - 在组装过程中严格控制电缆拉力,避免过大的机械应力。
    - 使用推荐的焊锡工艺以减少焊锡迁移风险。
    - 定期检查连接器的物理状态,如发现磨损应及时更换。

    5. 兼容性和支持


    - 兼容性: FI-J系列可适配42和44 AWG电线,兼容性强。
    - 自动贴装支持: 插座侧支持带状包装,方便自动化生产流程。
    - 技术支持: 日本航空电子工业有限公司提供详尽的产品文档和技术指导,包括《产品规格表》(JACS-10217)、《电缆组件处理指南》(JAHL-10217-04)等。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    - 问题1: 插拔后连接不良。
    解决方案: 检查连接器表面是否有污垢或氧化现象,并重新清洁后再插拔。
    - 问题2: 连接处发热异常。
    解决方案: 检查是否超过额定电流,并调整电流负载。
    - 问题3: 插拔阻力过大。
    解决方案: 确保插头和插座干净且无灰尘积聚,必要时可涂抹适量润滑剂。

    7. 总结和推荐


    综上所述,FI-J系列电子元器件凭借其紧凑的设计、卓越的可靠性和广泛的适用性,在消费类电子产品、通信设备和工业自动化领域具有显著的竞争优势。尤其对于需要小型化设计的场景,该产品表现出色。因此,强烈推荐此款连接器用于追求高效能与高集成度的设计项目。
    如果您对特定型号或定制化方案有兴趣,请联系日本航空电子工业有限公司获取更多详细信息和支持服务。
    结论: 推荐使用!

FI-J35S-VF15N-R3000参数

参数
触头镀层 - 配接
排数 1
针脚数 35pin
额定电流 300mA
颜色 黑色
触头镀层厚度 - 配接 99nm
防护等级 -
间距-配接 400μm
类型 Friction Lock,Receptacle
长*宽*高 18.4658mm(长度)*2.0066mm(宽度)
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

FI-J35S-VF15N-R3000厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

FI-J35S-VF15N-R3000数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 针座 - 插座/母插口 JAPAN AVIATION ELECTRONICS FI-J35S-VF15N-R3000 FI-J35S-VF15N-R3000数据手册

FI-J35S-VF15N-R3000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 27.12
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 81360
