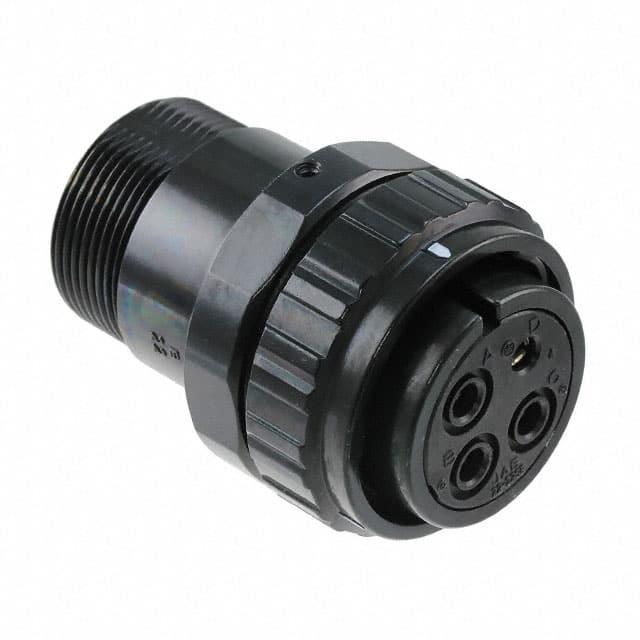

JL10-6A22-22SE-EB

产品分类: 圆形连接器
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 4pin Aluminum Alloy 57A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 670-2840-ND
供应商: Digi-Key
标准整包数: 1
JAPAN AVIATION ELECTRONICS 圆形连接器 JL10-6A22-22SE-EB

JL10-6A22-22SE-EB概述

    电子元器件产品技术手册

    1. 产品简介


    本产品是一款具备特殊管理标志的高性能连接器,适用于各种工业和商业应用。该连接器具有直插式设计(PLUG (STRAIGHT)),并且配备了保护接地接触点(WITH PROTECTIVE EARTH CONTACT)。其特别之处在于旋转插入位置(INSERT ROTATING POSIRION),使得安装更为灵活便捷。此外,该连接器采用密封结构设计,具有防水功能,可以在各种恶劣环境下可靠工作。

    2. 技术参数


    - 电压参数:额定电压为500VAC(污染等级2/过电压类别II)和250VAC(污染等级3/过电压类别III)。
    - 电流参数:每芯最大电流为46A,当适用电线直径为8~10mm²时可达57A。
    - 绝缘电阻:绝缘电阻≥1000MΩ(测试电压为500VDC)。
    - 耐电压试验:耐压试验值为2000VAC。
    - 接触材料:铜合金,镀银。
    - 尺寸:尺寸A3为1.0mm,允许公差±0.1mm。

    3. 产品特点和优势


    - 特殊管理品目:特别的管理标识使其在高可靠性要求的场合更为适用。
    - 旋转插入位置:提高了安装的灵活性,适合需要多种角度接入的应用。
    - 防护功能:具有IP防水等级,确保在潮湿或水淋环境下正常工作。
    - 高质量材料:所有接触部件均采用优质铜合金并镀银,确保长期稳定性能。


    4. 应用案例和使用建议


    此连接器广泛应用于工业控制系统、建筑自动化系统及汽车电子等领域。例如,在大型自动化设备中,连接器可以作为信号传输的重要部件,实现对设备运行状态的实时监控。为了充分发挥其性能,建议在选择电线时优先考虑直径为8~10mm²的电缆,并定期检查连接器的防水密封效果,以保证长时间稳定运行。

    5. 兼容性和支持


    - 兼容性:该连接器能够与同一系列的产品无缝对接,方便构建复杂的接线系统。
    - 支持服务:制造商提供详尽的技术文档及专业售后服务,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查接触面是否清洁无污渍,重新插入直至牢固;若无效,则更换新件。|
    | 连接器出现短路现象 | 立即切断电源,排查线路是否有短路情况;检查连接器内部是否存在异物。|

    7. 总结和推荐


    这款连接器以其独特的旋转插入设计和优异的电气性能在市场上脱颖而出。它不仅能满足各种严苛的应用需求,还能提供出色的稳定性和可靠性。因此,我们强烈推荐该款连接器用于工业级应用场景,以实现最佳的连接效果。

JL10-6A22-22SE-EB参数

参数
端接 焊盘
额定电流 57A
外壳材料 Aluminum Alloy
针脚数 4pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

JL10-6A22-22SE-EB厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JL10-6A22-22SE-EB数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器 JAPAN AVIATION ELECTRONICS JL10-6A22-22SE-EB JL10-6A22-22SE-EB数据手册

JL10-6A22-22SE-EB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 96.7304 ¥ 809.5125
10+ $ 82.2245 ¥ 688.1161
25+ $ 77.0806 ¥ 645.0686
50+ $ 73.4057 ¥ 614.3139
100+ $ 69.94 ¥ 585.3104
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 809.51
直接购买
加入购物车
