首页  >  产品百科  >  WP27D-P030VA3-R15000

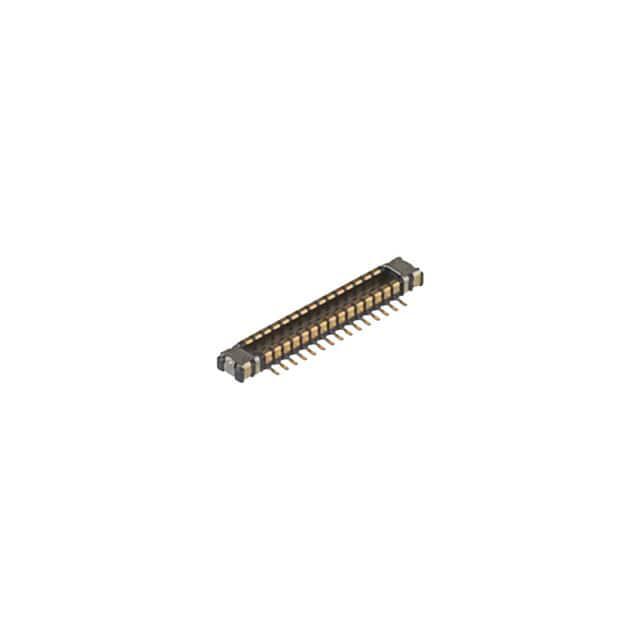

WP27D-P030VA3-R15000

产品描述: 350μm 2 30pin 贴片安装
供应商型号: WP27D-P030VA3-R15000
供应商: 国内现货
标准整包数: 15000
JAPAN AVIATION ELECTRONICS 矩形连接器 - 板垫片/叠接器(板对板) WP27D-P030VA3-R15000

WP27D-P030VA3-R15000概述

    # WP27D 系列 0.35mm 密度板对板(柔性印刷电路)连接器技术手册

    1. 产品简介


    基本信息
    WP27D 系列是一款0.35mm超小间距低轮廓堆叠式板对板(FPC)连接器。该系列采用特殊的固定结构设计,可作为电源端子使用,非常适合在高密度安装环境中使用,广泛应用于智能手机等纤薄紧凑的信息通信设备。
    主要功能与应用领域
    - 主要功能:提供信号和电源传输功能,具备高接触可靠性和抗扭力能力。
    - 应用领域:主要用于移动通信设备(如智能手机和平板电脑)、消费类电子、工业自动化设备及医疗设备等。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 间距 | 0.35mm |
    | 插拔次数 | 30次 |
    | 接触电阻(信号终端) | ≤70mΩ(初始值) |
    | 额定电流(信号终端) | AC, DC 0.3A/终端 |
    | 额定电流(电源终端) | AC, DC 3.0A/终端 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 防护等级 | 符合RoHS标准 |

    3. 产品特点和优势


    - 紧凑设计:0.35mm间距与0.7mm堆叠高度使其成为当前市场上最小尺寸之一。
    - 双接触点结构:有效抵抗扭转应力,确保长期稳定运行。
    - 优异的接触可靠性:采用了Ni屏障镀层技术以防止焊料渗入,保证了出色的耐磨损性能。
    - 安全保护机制:配备扣合装置,在插拔过程中为连接面提供额外防护,避免绝缘体受损。

    4. 应用案例和使用建议


    实际应用场景
    WP27D系列被广泛应用于各类便携式电子产品中,特别是那些需要极高集成度和微型化的设备。例如,在最新款智能手机的设计中,该款连接器可以用于主板与显示屏之间的数据和电力传输。
    使用建议
    为了最大化利用此产品的优势,设计师应当考虑以下几点:
    - 在设计阶段预留足够的空间以便于后期维护。
    - 对于关键部件,建议增加冗余电路设计以提高系统的整体稳定性。

    5. 兼容性和支持


    WP27D系列产品与大多数主流品牌生产的FPC柔性电路板具有良好的互操作性。制造商提供了详尽的技术文档和支持服务,包括但不限于样品申请、工程咨询和技术培训等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔时手感不佳 | 确保正确安装方向并检查是否使用了标准规格型号 |
    | 接触电阻偏大 | 清洁连接器表面并确认焊接质量 |
    | 寿命短 | 检查实际工作条件是否超出额定范围 |

    7. 总结和推荐


    综上所述,WP27D系列以其卓越的小型化设计、可靠的性能表现以及广泛的适用性,在电子行业尤其是消费电子领域占据了重要地位。对于希望提升产品竞争力的企业而言,这无疑是一个值得信赖的选择。因此,我们强烈推荐将其纳入项目规划当中。

WP27D-P030VA3-R15000参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 350μm
端接 -
排数 2
长度- 堆叠高度 -
针脚数 30pin
触头镀层 - 柱(配接) -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WP27D-P030VA3-R15000厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

WP27D-P030VA3-R15000数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 板垫片/叠接器(板对板) JAPAN AVIATION ELECTRONICS WP27D-P030VA3-R15000 WP27D-P030VA3-R15000数据手册

WP27D-P030VA3-R15000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 1.0848
库存: 15000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 16272
直接购买
加入购物车
