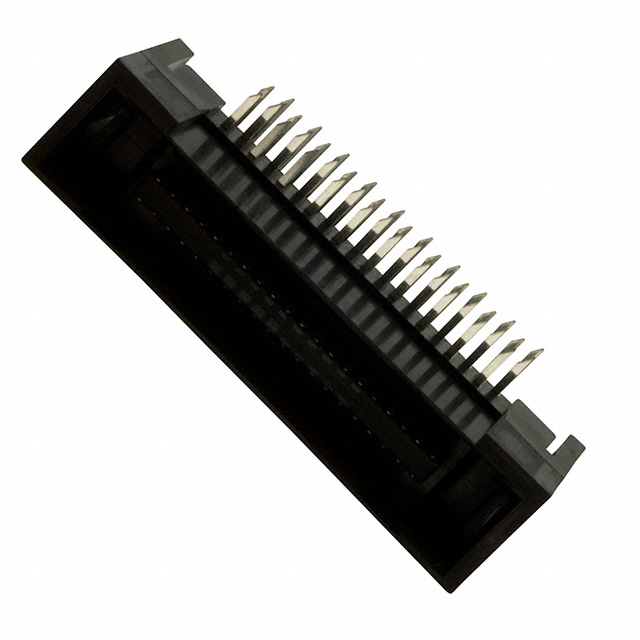

TX25-40P-LT-N1E

产品描述: Center Strip Contacts,Plug 1.27mm 2 40pin 9mm 100nm 金 通孔安装
供应商型号: JY-TX25-40P-LT-N1E
供应商: 云汉优选
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) TX25-40P-LT-N1E

TX25-40P-LT-N1E概述

    # 电子元器件产品技术手册

    产品简介


    本产品为板对板连接器(Board-to-Board Connectors),型号多样,涵盖WP3、WH1、WR、KX24/25、TX24/25等多个系列。该连接器主要用于电子设备中不同印刷电路板之间的电气连接,广泛应用于通信设备、计算机硬件、工业自动化设备等领域。其设计紧凑,体积小,能有效减少PCB占用空间,提高集成度。

    技术参数


    以下列出了各系列产品的主要技术参数和电气特性:
    | 参数 | WP3 | WH1 | WR | KX24/25 | TX24/25 |
    |
    | 工作电压 | 50VAC/50VDC | 50VAC/50VDC | 50VAC/50VDC | 50VAC/50VDC | 50VAC/50VDC |
    | 最大电流 | 0.2A | 0.3A | 0.4A | 0.5A | 1.0A |
    | 端子数量 | 10, 20, 26, 30, 50, 70 | 10, 30, 40, 60 | N/A | 20, 30, 40, 50, 60, 70, 80 | 20, 30, 40, 50, 60, 70, 80, 100, 120, 140, 180 |
    | 插针间距 | 0.4mm | 0.5mm | 0.4mm | 0.8mm | 1.27mm |
    | 焊接方式 | SMT | SMT | SMT | SMT | SMT |

    产品特点和优势


    - 高可靠性:该连接器具有高接触可靠性,适用于各种恶劣环境下的应用。
    - 耐用性强:根据不同的系列,插拔次数高达50至500次不等,保证长期稳定运行。
    - 防错设计:独特的键槽设计,防止错误插接,确保安全可靠的连接。
    - 易于安装:SMT焊接方式,便于自动化生产,提升组装效率。
    - 多样化的连接高度:提供多种堆叠高度选择,适应不同的板间距需求。

    应用案例和使用建议


    应用案例
    - 通信设备:用于路由器、交换机等通信设备内部不同PCB间的连接。
    - 计算机硬件:应用于服务器、工作站等大型计算机系统的主板与扩展卡之间。
    - 工业自动化:用于工业控制系统中的各类传感器、执行器与控制板之间的连接。
    使用建议
    - 环境考虑:根据工作环境选择合适的连接器,例如需要防水的场合可以选择防水型连接器。
    - 负载匹配:确保所选连接器的电流承载能力与实际使用中的负载相匹配,避免过载损坏。
    - 布局规划:合理安排PCB上的布局,以充分利用连接器的小尺寸特性,减小占用空间。

    兼容性和支持


    - 兼容性:本产品系列的连接器可与相应的配套组件兼容,具体请参考JAE官网的技术文档。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括安装指导、故障排查及定期维护服务。

    常见问题与解决方案


    常见问题
    1. 接触不良:可能是由于插针变形或氧化导致,应及时更换或清洁。
    2. 连接松动:可能是因为未正确安装或锁紧,检查连接器是否完全锁定。
    3. 损坏无法正常使用:若发现明显损坏,如变形、断裂等,建议立即更换新件。
    解决方案
    1. 定期维护:定期检查连接器的状态,发现问题及时处理。
    2. 正确安装:严格按照安装说明进行操作,确保正确安装到位。
    3. 专业检测:如遇复杂情况,建议联系专业技术人员进行诊断和维修。

    总结和推荐


    该系列板对板连接器凭借其高可靠性、耐用性及防错设计,在众多应用领域中表现出色。特别适用于需要高密度、高可靠性的应用场景。推荐在各类高端电子设备和工业控制设备中选用此系列产品。通过合理的布局和科学的使用方法,可充分发挥其优异的性能。

TX25-40P-LT-N1E参数

参数
排数 2
触头镀层
板上高度 9mm
针脚数 40pin
接合堆叠高度 -
触头镀层厚度 100nm
类型 Center Strip Contacts,Plug
间距 1.27mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘
