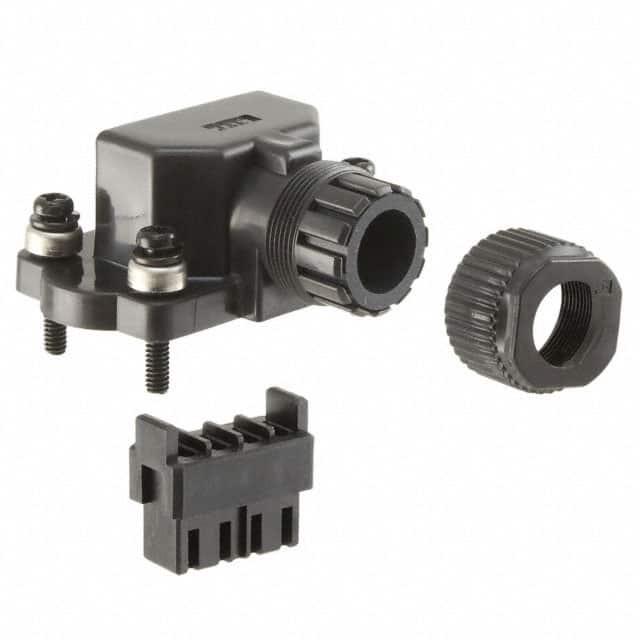

JN8FT04SJ1

产品分类: 矩形连接器 - 外壳
产品描述: Plug 1 4pin Female Socket 压接 螺纹安装
供应商型号: MEC-JN8FT04SJ1
供应商: 海外现货
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 外壳 JN8FT04SJ1

JN8FT04SJ1概述


    产品简介


    JN8 系列连接器是由日本航空电子工业株式会社(Japan Aviation Electronics Industry, Ltd.)生产的专用连接器。该系列连接器主要包含两种类型:直插式插座(Receptacle)和角度插头(Angle Plug),分别用于不同类型的电路连接。这类连接器主要用于电气设备中的信号传输和电力分配,广泛应用于汽车电子、航空航天、工业自动化等领域。

    技术参数


    以下是 JN8 系列连接器的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 定格电流 | 最大 7A/芯 |
    | 使用温度范围 | -40℃ 至 +125℃ |
    | 绝缘电阻 | ≥1000 MΩ |
    | 耐电压 | 1500VAC |
    | 接触电阻 | ≤40mΩ(初始值), ≤50mΩ(试验后) |
    | 插拔力 | 插入力 ≤7.84N,拔出力 ≥0.59N |
    | 耐振动 | 不产生超过1秒的电流中断 |
    | 耐冲击 | 不产生超过1秒的电流中断 |
    | 耐盐雾腐蚀 | 符合标准,不影响性能 |
    | 防水等级 | 符合IP-67标准 |
    | 耐油测试 | 在切削油中浸泡500小时无损坏 |

    产品特点和优势


    JN8 系列连接器具有以下几个显著特点和优势:
    - 高可靠性:在各种极端环境条件下均能稳定工作,符合严格的耐振动和耐冲击标准。
    - 高性能:拥有低接触电阻,保证信号传输质量。
    - 宽温度适应性:能够在广泛的温度范围内可靠工作,适用于严苛的工业环境。
    - 高防水防尘等级:满足IP-67防护标准,能够有效防止灰尘和水分进入,提高使用寿命。
    - 耐用性:通过严格的老化测试,确保长时间使用的稳定性。

    应用案例和使用建议


    JN8 连接器适用于多种应用场景,如工业自动化控制设备、航空航天仪器以及汽车电子系统。在这些应用中,该连接器能够确保稳定的信号传输和电力分配,避免因连接不良导致的故障。
    使用建议:
    - 在极端环境下使用时:建议进行定期检查和维护,以确保连接器的良好状态。
    - 在复杂多变的环境中:考虑选择带防水防尘设计的型号,以提高其在恶劣环境下的适用性。
    - 长期使用:建议定期进行电气性能检测,确保连接器保持最佳状态。

    兼容性和支持


    JN8 连接器与多数标准电缆兼容,适用于直径为φ1.3~φ1.8mm 的导线。公司提供详细的技术支持文档和培训服务,确保用户能够正确安装和使用连接器。此外,厂家提供长期保修服务和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    1. 连接器接触不良:
    - 解决方案:清洁连接器插针和插孔,确保无异物和氧化层。
    2. 插拔力过大:
    - 解决方案:检查是否正确压接导线,必要时更换新的压接工具。
    3. 连接器损坏:
    - 解决方案:检查使用环境,确认是否符合连接器的工作条件,如温度、湿度等。

    总结和推荐


    JN8 系列连接器凭借其优异的电气性能、良好的环境适应性和高可靠性,在各类工业应用中表现出色。特别是其出色的防水防尘性能使其成为在潮湿或多尘环境中工作的理想选择。推荐用户根据具体的应用需求选择合适的型号,以实现最佳的使用效果。总的来说,JN8 系列连接器是一款值得信赖的产品。

JN8FT04SJ1参数

参数
类型 Plug
颜色 -
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 4pin
安装方式 螺纹安装
零件状态 在售
包装方式 散装,袋装

JN8FT04SJ1厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JN8FT04SJ1数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 外壳 JAPAN AVIATION ELECTRONICS JN8FT04SJ1 JN8FT04SJ1数据手册

JN8FT04SJ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.0372 ¥ 294.4639
库存: 3291
起订量: 100 增量: 1
交货地:
最小起订量为:1
合计: ¥ 294.46
直接购买
