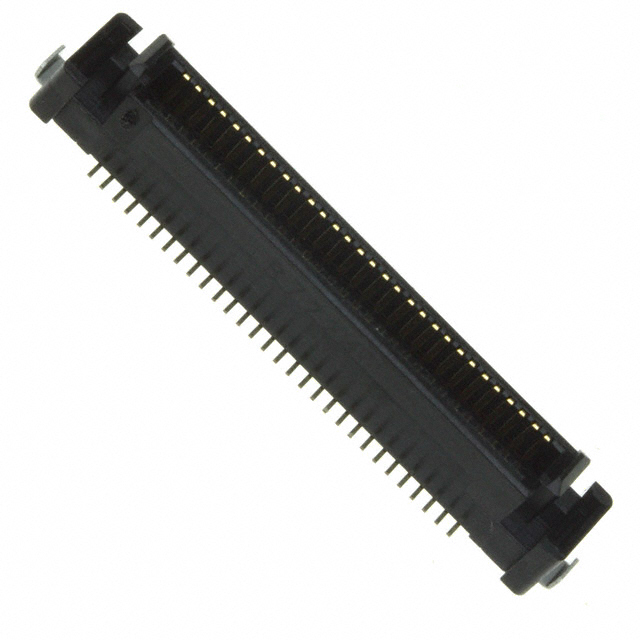

KX15-60K4DE

产品描述: Center Strip Contacts,Plug 800μm 2 60pin 6mm,9mm,12mm,15mm,18mm 5.74mm 100nm 金 贴片安装
供应商型号: 656-KX1560K4DE
供应商: Mouser
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) KX15-60K4DE

KX15-60K4DE概述

    # 电子元器件产品技术手册:JAE WP3/WH1/WR/KX24/25/TX24/25 连接器

    1. 产品简介


    本手册介绍了JAE Electronics的WP3、WH1、WR、KX24/25及TX24/25系列板对板连接器。这些连接器广泛应用于消费电子、工业控制、通讯设备等领域,用于实现不同电路板之间的高效、可靠连接。本系列连接器以其小巧的设计、强大的电性能和可靠性而著称。

    2. 技术参数


    | 参数 | 规格 |

    | 针数 | 30, 40, 50, 60, 80, 100, 120, 140, 180 |
    | 板载方式 | SMT |
    | 插拔寿命 | 50至500次 |
    | 工作电压 | 50VAC/50VDC至300VDC |
    | 工作电流 | 0.2A至1.0A |
    | 接触电阻 | 10mΩ |
    | 接插力 | ≤10N |
    | 拔出力 | ≥2N |
    | 环境温度 | -40°C至+85°C |

    3. 产品特点和优势


    唯一功能
    - 高保留力:对于低针数连接器,提供高保留力;对于高针数连接器,则降低插入力。
    - 小尺寸设计:紧凑的结构设计可以有效减少PCB上的安装空间。
    - 双重接触点:确保即使在受扭曲应力的情况下也能保持良好的电气连续性。
    - 键控防错配:具有防止错误匹配的键控系统。
    - 点击响应:当连接器成功对接时,可听到明显的“咔嗒”声。
    - 垂直堆叠高度多样:支持9种不同的垂直堆叠高度,适用范围广。

    4. 应用案例和使用建议


    应用案例
    - 消费电子产品:智能手机、平板电脑及其他便携式设备。
    - 工业控制:自动化生产线、机器人控制系统。
    - 通讯设备:网络交换机、服务器机柜。
    使用建议
    - 在高振动环境中使用时,建议选用带钩针设计(Hook pin)的型号,以提高连接的稳固性。
    - 为避免误操作导致连接松动或损坏,应在连接前检查各部件状态,并严格按照制造商提供的指南进行操作。

    5. 兼容性和支持


    - 兼容性:本系列产品均符合行业标准,可与其他主流品牌的同类产品配合使用。
    - 技术支持:JAE Electronics提供详尽的技术文档、在线支持及客户服务,确保用户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    问题1:连接器无法正确插入
    解决方法:确认接口无异物阻碍且对准键槽位置,重新尝试插入。
    问题2:连接不牢固
    解决方法:检查连接器的安装孔位是否准确对齐,必要时清洁连接面后再试。
    问题3:接触不良
    解决方法:确认连接器表面无氧化层或其他杂质,可以适当清洁后再进行连接。

    7. 总结和推荐


    综上所述,JAE WP3/WH1/WR/KX24/25/TX24/25系列板对板连接器凭借其紧凑设计、优良电性能和高可靠性,在多个应用场景中展现出色表现。无论是消费电子产品还是工业设备,选择这一系列连接器都能大大提升系统的稳定性和可靠性。因此,强烈推荐在各种电子设备的设计与制造中选用此系列连接器。

KX15-60K4DE参数

参数
触头镀层厚度 100nm
类型 Center Strip Contacts,Plug
间距 800μm
排数 2
触头镀层
板上高度 5.74mm
针脚数 60pin
接合堆叠高度 6mm,9mm,12mm,15mm,18mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘
