首页  >  产品百科  >  WR-80P-HF-HD-A1E-R1200

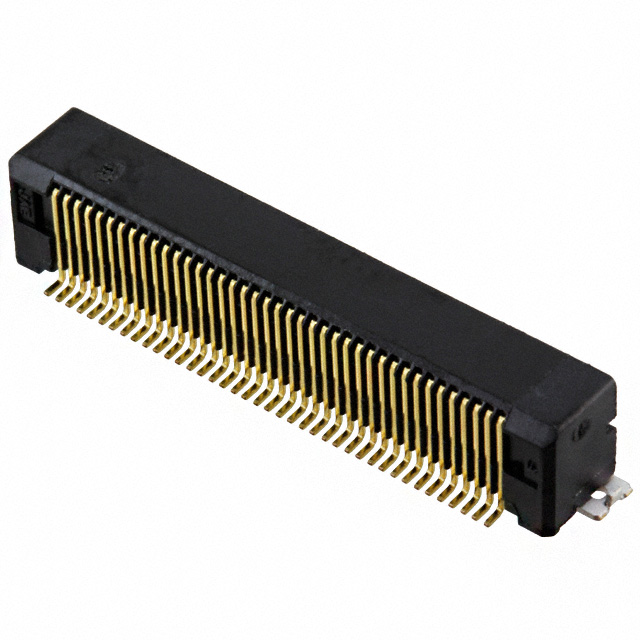

WR-80P-HF-HD-A1E-R1200

产品描述: 500μm 2 80pin SMD,P=0.5mm,卧贴 贴片安装
供应商型号: Q-WR-80P-HF-HD-A1E-R1200
供应商: 期货订购
标准整包数: 1200
JAPAN AVIATION ELECTRONICS 矩形连接器 - 板垫片/叠接器(板对板) WR-80P-HF-HD-A1E-R1200

WR-80P-HF-HD-A1E-R1200概述

    # 电子元器件产品技术手册

    产品简介


    本技术手册介绍的是多种板对板连接器(Board-to-Board Connectors),包括WP3、WH1、WR、KX24/25、TX24/25系列。这些连接器主要用于电子设备的内部连接,可以实现小空间下的高密度连接,适用于移动设备、计算机主板、工业自动化设备等多种应用场景。

    技术参数


    | 系列名称 | 尺寸(毫米) | 引脚数 | 连接方式 | 最大电流 | 最大电压 |
    |
    | WP3 | 0.4mm | 30-120 | SMT | 1.0A | 300VDC |
    | WH1 | 0.4mm | 10-80 | SMT | 0.5A | 300VDC |
    | WR | 0.8mm | 20-120 | SMT | 1.0A | 300VDC |
    | KX24/25 | 0.5mm | 20-180 | SMT | 1.0A | 250VAC |
    | TX24/25 | 1.27mm | 20-180 | SMT | 1.0A | 200VAC |

    产品特点和优势


    这些连接器的特点包括:
    - 高可靠性:采用双重接触设计,能够有效抵抗扭转应力。
    - 高耐用性:插拔寿命最高可达500次。
    - 易于安装:SMT表面贴装技术使得安装简单便捷。
    - 小尺寸:紧凑的设计可以减少电路板上的占用空间。
    - 多种高度选择:提供多个垂直堆叠高度,满足不同应用需求。

    应用案例和使用建议


    这些连接器被广泛应用于移动设备、计算机主板和工业控制等领域。对于需要高密度连接的应用,如多层电路板连接,可优先考虑WR系列。而对于需要高可靠性的关键连接,KX24/25和TX24/25系列是理想选择。
    建议在安装时确保连接器正确对齐,并使用合适的焊接工艺以保证最佳电气性能。

    兼容性和支持


    这些连接器具有广泛的兼容性,支持SMT表面贴装技术。厂商提供详尽的技术支持和售后服务,包括产品手册、应用指南和技术支持热线。

    常见问题与解决方案


    1. 问:如何确定连接器的正确插入方向?
    - 答:根据手册中的指引,连接器通常具有防错设计(例如定位键)。务必按照指示进行插入。
    2. 问:连接器的最大电流限制是多少?
    - 答:最大电流根据型号不同而不同,详见技术手册中的参数表。
    3. 问:连接器需要何种焊接工艺?
    - 答:推荐使用回流焊工艺,以确保最佳焊接效果。具体焊接参数请参考技术手册。

    总结和推荐


    综上所述,这些板对板连接器在可靠性、耐用性、安装便利性等方面表现出色,适用于多种电子设备的内部连接。推荐在需要高密度、高可靠性的连接场合使用,尤其是移动设备、计算机主板和工业控制设备等。通过细致的技术文档和周到的支持服务,这些连接器能够在复杂的应用环境中提供稳定可靠的性能。

WR-80P-HF-HD-A1E-R1200参数

参数
针脚数 80pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 -
排数 2
长度- 堆叠高度 -
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR-80P-HF-HD-A1E-R1200厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

WR-80P-HF-HD-A1E-R1200数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 板垫片/叠接器(板对板) JAPAN AVIATION ELECTRONICS WR-80P-HF-HD-A1E-R1200 WR-80P-HF-HD-A1E-R1200数据手册

WR-80P-HF-HD-A1E-R1200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ ¥ 20.4756
库存: 120000
起订量: 1200 增量: 1200
交货地:
最小起订量为:1200
合计: ¥ 24570.72
直接购买
加入购物车
