DV5214/2N

产品分类: 风扇和热管理
厂牌: EBMPAPST

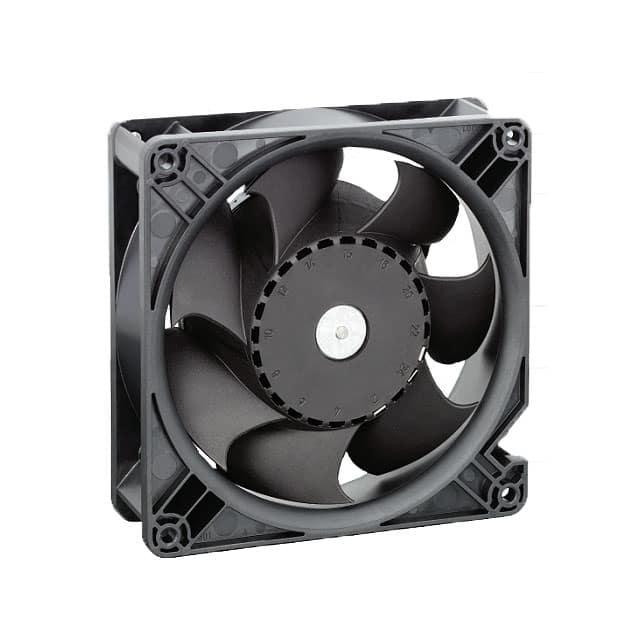

产品描述: ebm 直流轴流风扇 DV 5200, 127 x 127 x 38mm, 24 V dc, 气流量270m³/h, 转速5000rpm
供应商型号: 4577576
供应商: 欧时
标准整包数: 1
EBMPAPST 风扇和热管理 DV5214/2N

DV5214/2N概述

    VKC0127AUJBS DV5214/2N 电子元器件产品技术手册

    1. 产品简介


    VKC0127AUJBS DV5214/2N 是一款专为工程师设计的混合流风扇。该产品适用于各种工业和商业应用场景,如数据中心、工厂通风系统和楼宇自动化系统等。作为一款高性能的电子元器件,该风扇以其卓越的空气动力学特性和高效能而闻名。

    2. 技术参数


    - 基本规格:
    - 宽度:127.0 毫米
    - 高度:127.0 毫米
    - 深度:38.0 毫米
    - 质量:0.485 千克
    - 电气参数:
    - 电压范围:16 V 至 30 V
    - 额定电压:24 V
    - 功率消耗:10.2 W 至 21.3 W(±15%)
    - 电流消耗:640 mA 至 770 mA(±15%)
    - 启动电流:3.3 A
    - 速度参数:
    - 转速:3,900 RPM 至 5,000 RPM(±10%)
    - 接口参数:
    - 输出端口:红色线(+)、蓝色线(-)、白色线(测速)
    - 声学参数:
    - 最佳工作点:190.0 立方米/小时 @ 108 帕斯卡
    - 自由空气流量下的声压级:56.0 dB(A)

    3. 产品特点和优势


    - 空气动力学性能优秀:在最佳工作条件下提供高效的气流输出。
    - 宽泛的工作电压范围:适应多种电压输入,适合不同应用场景。
    - 逆向极性保护:具备防止电路反接的保护机制,确保安全运行。
    - 高可靠性:预计使用寿命长达70,000小时(TU = 40°C)。

    4. 应用案例和使用建议


    - 应用场景:
    - 数据中心冷却
    - 工厂通风系统
    - 楼宇自动化
    - 使用建议:
    - 在安装前,确认设备的工作环境符合标准温度和湿度要求。
    - 确保供电电压在指定范围内以保证稳定运行。
    - 使用合适的外部电阻以确保测速信号准确。

    5. 兼容性和支持


    - 兼容性:
    - 与各类标准电气接口兼容,便于集成到现有系统中。
    - 支持各种操作系统和控制协议。
    - 支持和服务:
    - 提供CE、EAC、UL和VDE认证,确保产品质量和安全性。
    - 厂商提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题:启动电流过大
    - 解决方案:检查电源电压是否稳定,避免电压波动导致电流过大。
    - 问题:测速信号不准确
    - 解决方案:确认外部电阻阻值正确,必要时更换外部电阻。

    7. 总结和推荐


    VKC0127AUJBS DV5214/2N 是一款集高性能、高可靠性和宽适用性于一体的混合流风扇。其出色的空气动力学性能和广泛的工作电压范围使其成为工业和商业应用的理想选择。我们强烈推荐此产品给需要高效能、高可靠性的客户。

DV5214/2N参数

参数
长*宽*高 127mm*38mm*38mm
零件状态 在售
包装方式 散装

DV5214/2N厂商介绍

ebmpapst是一家全球领先的风扇和电机制造商,总部位于德国。公司专注于研发和生产高品质的电机和风扇,广泛应用于暖通空调、制冷、通风、计算机和通信设备等领域。

ebmpapst的主营产品分为三大类:
1. 电机:包括EC电机、AC电机和无刷电机等,适用于各种工业和商业应用。
2. 风扇:涵盖轴流风扇、离心风扇和横流风扇等,满足不同空气流动需求。
3. 组件:包括电机控制器、传感器和保护装置等,提升系统性能和可靠性。

ebmpapst的优势在于:
1. 技术创新:拥有强大的研发团队,持续推出高效节能的新产品。
2. 品质保证:严格执行质量控制标准,确保产品的稳定性和耐用性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

DV5214/2N数据手册

厂牌 PDF简要描述 下载
EBMPAPST 风扇和热管理 EBMPAPST DV5214/2N DV5214/2N数据手册
