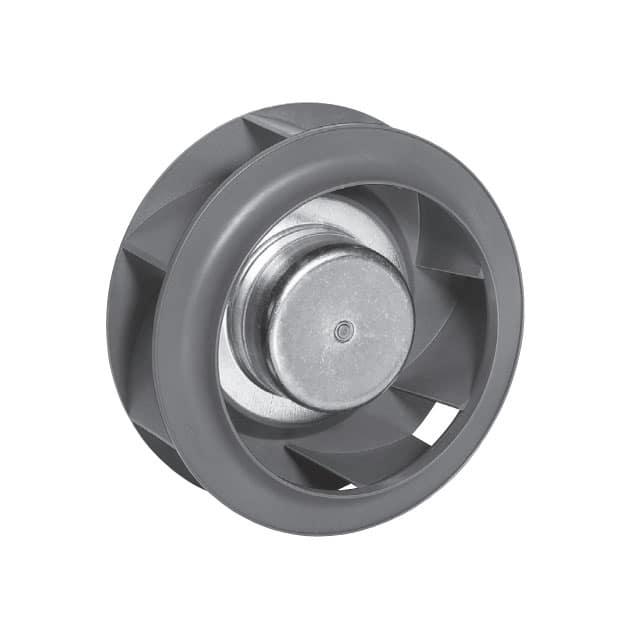

R1G175-AB63-02

产品分类: 风扇和热管理
厂牌: EBMPAPST
产品描述: ebm 直流离心风机, R1G175系列, 24 V 直流, 565m³/h气流量
供应商型号: 381-1158-ND
供应商: Digi-Key
标准整包数: 1
EBMPAPST 风扇和热管理 R1G175-AB63-02

R1G175-AB63-02概述

    # EC Centrifugal Fan 技术手册

    产品简介


    EC Centrifugal Fan 是一款由 ebm-papst Mulfingen GmbH & Co. KG 生产的高性能离心风机。它采用单吸入后弯叶片设计,适用于多种工业和商业应用场景。这款风机的主要功能是提供强大的空气流动,适用于通风、空调系统、冷却系统和空气净化设备等领域。

    技术参数


    基本规格
    - 型号: R1G175-AB63-02
    - 电机型号: M1G055-BD
    - 额定电压: 24VDC
    - 电压范围: 16 ... 28VDC
    - 额定转速: 3100 rpm
    - 功率输入: 34W
    - 电流消耗: 1.6A
    - 最低环境温度: -25°C
    - 最高环境温度: +60°C
    - 最大可承受电机温度: +80°C
    - 最小可承受电机温度: -40°C
    尺寸及材料
    - 尺寸: 175mm
    - 重量: 0.74kg
    - 材料: 风叶采用PA塑料6.6,玻璃纤维增强
    - 保护等级: IP22
    其他特性
    - 旋转方向: 顺时针
    - 安装位置: 可以安装在任何位置
    - 电磁干扰排放: 符合EN 61000-6-3标准
    - 电磁干扰抗扰度: 符合EN 61000-6-2标准
    - 绝缘等级: B级
    - 电机保护: 极性反接和锁定保护
    - 连接方式: 可变出口
    - 输出信号: 转速输出(Tach output)
    - 电机电流限制
    - 软启动
    - 控制输入: 0-10 VDC / PWM

    产品特点和优势


    EC Centrifugal Fan 的主要特点包括高效节能、适应性强、易于安装和维护。它采用了先进的电机技术,能够在广泛的电压范围内稳定运行,保证了其高可靠性和长寿命。此外,其IP22的防护等级也确保了在各种环境下都能安全使用。

    应用案例和使用建议


    应用案例
    - 工业通风系统: 在大型厂房中提供高效的空气循环。
    - 商用空调系统: 用于商场、酒店等场所的空调通风。
    - 冷却系统: 在电子设备中作为散热装置。
    使用建议
    - 在安装时应注意风机的气流方向,确保与所需应用的最佳匹配。
    - 定期检查和清洁过滤网,以保持最佳性能。
    - 在低温或高温环境中使用时,注意调整工作环境的温度。

    兼容性和支持


    EC Centrifugal Fan 与其他电子元器件具有良好的兼容性,能够轻松集成到现有系统中。ebm-papst 提供全面的技术支持和售后服务,包括产品安装指导、维护建议和故障排除服务。如有需要,用户可以联系 ebm-papst 的客服部门获取更多帮助。

    常见问题与解决方案


    常见问题
    1. 风扇无法启动:请检查电源连接是否正确。
    2. 噪音过大:可能是风叶不平衡或轴承损坏,请联系售后服务进行维修。
    3. 电流消耗异常:可能是负载过大,请重新调整负载。
    解决方案
    1. 确认电源连接无误。
    2. 检查并更换受损的风叶或轴承。
    3. 减轻负载,重新调整。

    总结和推荐


    总体而言,EC Centrifugal Fan R1G175-AB63-02 是一款高性能、高效能的离心风机。其广泛的工作温度范围、稳定的运行性能和卓越的性价比使其成为众多应用的理想选择。如果您正在寻找一款可靠且易于维护的离心风机,我们强烈推荐此款产品。

R1G175-AB63-02参数

参数
长*宽*高 175mm*69mm*69mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

R1G175-AB63-02厂商介绍

ebmpapst是一家全球领先的风扇和电机制造商,总部位于德国。公司专注于研发和生产高品质的电机和风扇,广泛应用于暖通空调、制冷、通风、计算机和通信设备等领域。

ebmpapst的主营产品分为三大类:
1. 电机:包括EC电机、AC电机和无刷电机等,适用于各种工业和商业应用。
2. 风扇:涵盖轴流风扇、离心风扇和横流风扇等,满足不同空气流动需求。
3. 组件:包括电机控制器、传感器和保护装置等,提升系统性能和可靠性。

ebmpapst的优势在于:
1. 技术创新:拥有强大的研发团队,持续推出高效节能的新产品。
2. 品质保证:严格执行质量控制标准,确保产品的稳定性和耐用性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

R1G175-AB63-02数据手册

厂牌 PDF简要描述 下载
EBMPAPST 风扇和热管理 EBMPAPST R1G175-AB63-02 R1G175-AB63-02数据手册

R1G175-AB63-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 248.508 ¥ 2204.4834
10+ $ 200.0034 ¥ 1774.2055
30+ $ 195.1948 ¥ 1731.5489
库存: 459
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2204.48
