3214J/2H3F-191

产品分类: 风扇和热管理
厂牌: EBMPAPST
产品描述: DC Fan Axial Ball Bearing 24V 230CFM 92 X 92 X 38mm
供应商型号: N-3214J/2H3F-191
供应商: 云汉优选
标准整包数: 1
EBMPAPST 风扇和热管理 3214J/2H3F-191

3214J/2H3F-191概述


    产品简介

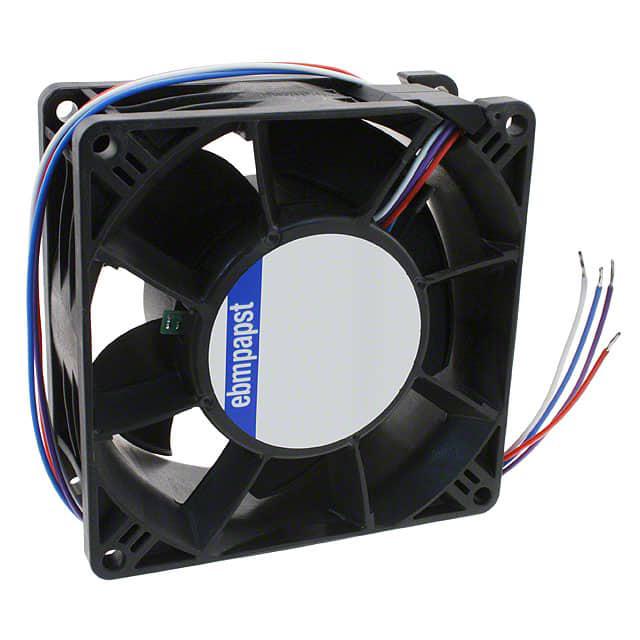

    3214 J/2H3F-191风扇是一款专为工业应用设计的高性能风扇。它属于典型的轴流风扇,能够提供持续且稳定的空气流动。这款风扇的主要功能是通过电子控制系统来调节风扇的旋转速度,从而达到最佳的气流控制效果。3214 J/2H3F-191风扇广泛应用于空调系统、数据中心、机械制造以及各种需要高效空气流动的场所。

    技术参数


    - 尺寸与重量
    - 宽度:92.0 mm
    - 高度:92.0 mm
    - 深度:38.0 mm
    - 重量:0.240 kg
    - 材料
    - 机壳:塑料
    - 叶轮:塑料
    - 连接方式
    - 导线长度:310 mm(±10.0 mm)
    - 导线规格:24 AWG
    - 绝缘直径:1.55 mm
    - 导线颜色及功能:
    - 红色(+UB):电源正极
    - 蓝色(-GND):电源负极
    - 紫色(FREQ):频率信号
    - 白色(TACHO):转速信号
    - 电气特性
    - 输入频率范围:116 Hz - 350 Hz
    - 额定电压:24.0 V
    - 最大扭矩:30 Ncm(两端安装法兰)
    - 工作温度范围:
    - 最小允许环境温度(TU min):-20 °C
    - 最大允许环境温度(TU max):55 °C
    - 最小允许存储温度(TL min):-40 °C
    - 最大允许存储温度(TL max):80 °C
    - 电气安全
    - 绝缘电阻:RI > 10 MOhm
    - 防护等级:III类
    - 安全认证:CE、UL507、CSA

    产品特点和优势


    1. 电子速度控制:可通过输入频率精确调节风扇转速,确保不同应用场景下的最优性能。
    2. 逆向电压保护:防止因误接电源而导致损坏。
    3. 锁定转子保护:自动重启功能在检测到电机锁死时启动,延长使用寿命。
    4. 高可靠性:L10寿命期望值在40°C下可达45,000小时,适应多种复杂工况。
    5. 低噪音设计:在自由空气流量条件下运行时,噪声水平仅为66.0 dB(A),适合对噪音敏感的应用场景。

    应用案例和使用建议


    应用场景:3214 J/2H3F-191风扇常用于空调系统和数据中心的冷却,以保持适宜的工作温度。在机械制造和通风系统中,该风扇也可用于提高工作效率和空气质量。
    使用建议:
    1. 安装位置:确保风扇四周至少有0.5米的无障碍空间,以便空气流通顺畅。
    2. 温度控制:避免将风扇暴露在超过55°C的环境中,以保证长期稳定运行。
    3. 湿度管理:保持相对湿度在允许范围内,防止湿度过高导致电气故障。

    兼容性和支持


    兼容性:该风扇适用于需要连续气流的大多数工业设备,尤其适合与温度控制系统集成使用。
    厂商支持:制造商提供CE、UL507、CSA等国际认证,确保产品质量可靠。同时,厂商还提供了详细的使用说明和技术支持服务,确保客户能快速解决问题。

    常见问题与解决方案


    1. 问题:风扇启动电流过大
    - 解决方法:检查输入频率是否符合要求(116 Hz - 350 Hz),并确认电源电压稳定。

    2. 问题:风扇无法启动
    - 解决方法:检查导线连接是否正确,确认电源正负极无误,并查看是否有锁定转子的情况。

    3. 问题:风扇噪音异常
    - 解决方法:检查风扇周围是否有障碍物干扰空气流动,确认安装位置符合规范要求。

    总结和推荐


    综上所述,3214 J/2H3F-191风扇凭借其卓越的性能、可靠的设计和广泛的适用范围,在多个工业应用领域中表现出色。该产品不仅具备强大的电子速度控制能力,还能有效应对恶劣的工作环境,具有很高的性价比。因此,我们强烈推荐使用3214 J/2H3F-191风扇以满足各种复杂的工业需求。

3214J/2H3F-191参数

参数
长*宽*高 92mm*38mm*92mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

3214J/2H3F-191厂商介绍

ebmpapst是一家全球领先的风扇和电机制造商,总部位于德国。公司专注于研发和生产高品质的电机和风扇,广泛应用于暖通空调、制冷、通风、计算机和通信设备等领域。

ebmpapst的主营产品分为三大类:
1. 电机:包括EC电机、AC电机和无刷电机等,适用于各种工业和商业应用。
2. 风扇:涵盖轴流风扇、离心风扇和横流风扇等,满足不同空气流动需求。
3. 组件:包括电机控制器、传感器和保护装置等,提升系统性能和可靠性。

ebmpapst的优势在于:
1. 技术创新:拥有强大的研发团队,持续推出高效节能的新产品。
2. 品质保证:严格执行质量控制标准,确保产品的稳定性和耐用性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

3214J/2H3F-191数据手册

厂牌 PDF简要描述 下载
EBMPAPST 风扇和热管理 EBMPAPST 3214J/2H3F-191 3214J/2H3F-191数据手册

3214J/2H3F-191封装设计

查看详情并下载
Symbol
Footprint
3D Model
