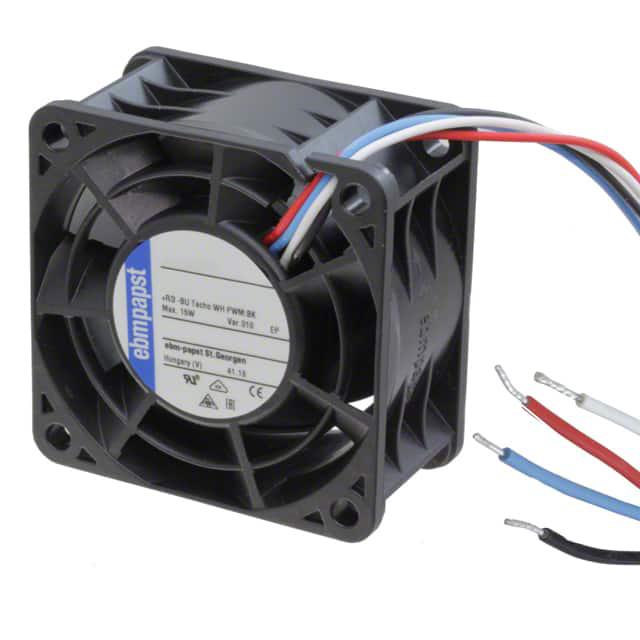

614 J/2HHPR-010

产品分类: 风扇和热管理
厂牌: EBMPAPST
产品描述: DC Fan Axial Ball Bearing 24V 18V to 30V 48.85CFM 62dB 60 X 60 X 32mm
供应商型号: UA-614 J/2HHPR-010
供应商: 海外现货
标准整包数: 27
EBMPAPST 风扇和热管理 614 J/2HHPR-010

614 J/2HHPR-010概述

    电子元器件产品技术手册:614 J/2HHPR-010

    产品简介


    614 J/2HHPR-010 是一款风扇型电子元器件,广泛应用于工业自动化、计算机散热系统以及各种机械设备的冷却系统。它具有紧凑的设计、高效的空气流通能力和可靠的电气性能,使其成为众多工业领域的理想选择。

    技术参数


    - 尺寸和重量
    - 宽度:60.0 mm
    - 高度:60.0 mm
    - 深度:32.0 mm
    - 重量:0.100 kg
    - 电机类型:球轴承
    - 连接方式:塑料材质
    - 电气接口
    - 输入控制:PWM
    - PWM频率范围:1 kHz - 30 kHz
    - 电源电压范围:18.0 V - 30.0 V
    - 最大功率消耗:14.7 W
    - 最大电流消耗:490 mA
    - 转速:15,000 rpm(公差:±6.0%)

    - 电气特征
    - 短路保护:自动重启
    - 逆向极性保护:整流二极管
    - 最大残留电流:2 mA
    - 通风和声音数据
    - 最大自由空气流量:83.0 m³/h
    - 最大静态压力:570 Pa
    - 最佳工作点:75.0 m³/h @ 121 Pa
    - 声音功率级:7.6 bel(A)

    产品特点和优势


    1. 高可靠性:内置短路保护和逆向极性保护机制,确保运行稳定性。
    2. 高效能:最大自由空气流量达到83.0 m³/h,适用于多种需要强力冷却的应用场景。
    3. 低噪音:在最佳工作点时,声音功率仅为7.6 bel(A),适合需要静音运行的环境。
    4. 宽泛的工作电压:支持18.0 V - 30.0 V电压范围,适应不同应用场景的需求。

    应用案例和使用建议


    - 工业自动化:安装在工业设备中,用于冷却控制面板或其他关键部件,保持系统稳定运行。
    - 计算机散热:在服务器机房内使用,以增强服务器散热效果,提高系统稳定性。
    - 机械设备:应用于各种机械设备的散热系统,如精密机床、医疗设备等。
    使用建议:
    1. 在安装过程中确保连接稳固,特别是PWM线和地线的连接,避免信号干扰。
    2. 使用适当的外部电阻,确保Tacho信号的正确传输。
    3. 定期检查风扇叶片是否有灰尘积累,及时清洁以保持最佳性能。

    兼容性和支持


    - 兼容性:该产品适用于标准电气接口,与多种设备兼容。
    - 支持和维护:厂商提供CE、UL、VDE认证,确保产品安全可靠。同时,厂家提供详尽的技术支持和售后服务。

    常见问题与解决方案


    - Q: 如何检测风扇是否正常工作?
    - A: 可以通过测量转速和声音功率来判断风扇工作状态。正常情况下,声音功率不应超过7.6 bel(A),转速应在15,000 rpm左右。

    - Q: 风扇启动困难怎么办?
    - A: 确认供电电压在18.0 V - 30.0 V之间,检查电气接口连接是否良好。如果问题依旧,可能是内部电路故障,建议联系厂家进行维修。

    总结和推荐


    614 J/2HHPR-010 以其高效能、高可靠性及宽泛的工作电压范围,成为了众多工业应用中的理想选择。其独特的功能和优势使其在市场上具有很强的竞争力。综合考虑其性能和适用范围,强烈推荐使用此款电子元器件。

614 J/2HHPR-010参数

参数
长*宽*高 60mm*32mm*32mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

614 J/2HHPR-010厂商介绍

ebmpapst是一家全球领先的风扇和电机制造商,总部位于德国。公司专注于研发和生产高品质的电机和风扇,广泛应用于暖通空调、制冷、通风、计算机和通信设备等领域。

ebmpapst的主营产品分为三大类:
1. 电机:包括EC电机、AC电机和无刷电机等,适用于各种工业和商业应用。
2. 风扇:涵盖轴流风扇、离心风扇和横流风扇等,满足不同空气流动需求。
3. 组件:包括电机控制器、传感器和保护装置等,提升系统性能和可靠性。

ebmpapst的优势在于:
1. 技术创新:拥有强大的研发团队,持续推出高效节能的新产品。
2. 品质保证:严格执行质量控制标准,确保产品的稳定性和耐用性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

614 J/2HHPR-010数据手册

厂牌 PDF简要描述 下载
EBMPAPST 风扇和热管理 EBMPAPST 614 J/2HHPR-010 614 J/2HHPR-010数据手册

614 J/2HHPR-010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
27+ $ 42.2625 ¥ 354.1597
54+ $ 38.475 ¥ 322.4205
324+ $ 29.85 ¥ 250.143
1026+ $ 29.65 ¥ 248.467
2511+ $ 29.0125 ¥ 243.1248
5022+ $ 28.2125 ¥ 236.4208
库存: 317
起订量: 27 增量: 27
交货地:
最小起订量为:27
合计: ¥ 9562.31
直接购买
