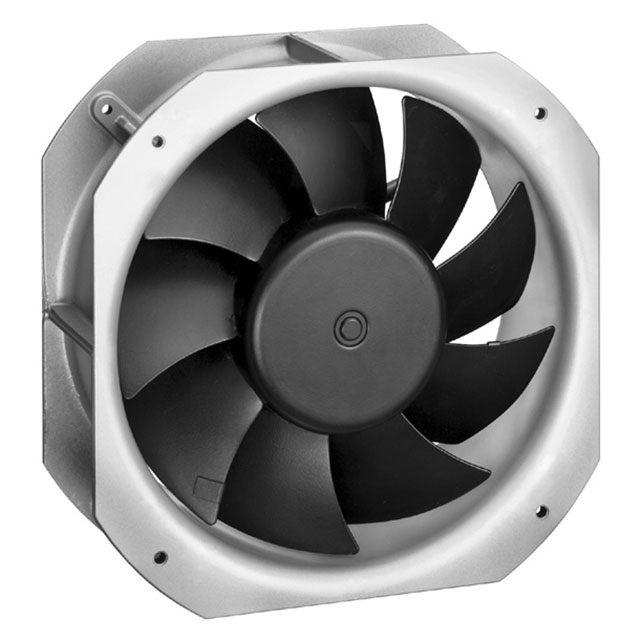

W1G200-HH77-52

产品分类: 风扇和热管理
厂牌: EBMPAPST
产品描述: ebm 直流轴流风扇 W1G200, 225 x 225 x 80mm, 24 V dc, 气流量1095m³/h, 转速2950rpm
供应商型号: 3601921
供应商: 海外现货
标准整包数: 1
EBMPAPST 风扇和热管理 W1G200-HH77-52

W1G200-HH77-52概述

    EC Axial Compact Fan W1G200-HH77-52 技术手册

    1. 产品简介


    EC轴向紧凑型风扇(S系列)型号为W1G200-HH77-52,由ebm-papst Mulfingen GmbH & Co. KG生产。这款风扇采用了弯曲叶片设计,特别适用于需要高气流和高效能的应用场合。产品广泛应用于工业、暖通空调系统、数据中心、医疗设备和其他需要稳定气流的环境中。

    2. 技术参数


    以下是W1G200-HH77-52的技术规格及性能参数:
    - 额定电压范围:16-28 VDC
    - 额定电压:24 VDC
    - 最小转速:2950 转/分钟
    - 功率输入:55 W
    - 电流消耗:2.6 A
    - 最大背压:120 Pa
    - 最小工作温度:-25°C
    - 最大工作温度:60°C
    - 风扇电机:M1G074-BF
    - 质量:2.13 kg
    - 尺寸:200 mm
    - 风叶材料:镀锌钢
    - 防护等级:IP 42
    - 绝缘等级:B级
    - 湿度等级:F0
    - 安装位置:任意方向
    - 控制输入:0-10 VDC / PWM
    - 电磁干扰免疫:符合EN 61000-6-2 (工业环境)
    - 电磁干扰排放:符合EN 55022 (Class B)

    3. 产品特点和优势


    - 高效节能:低功耗(仅55 W),可在宽电压范围内运行。
    - 耐用性:采用镀锌钢制成的弯曲叶片,具备优良的抗腐蚀性和机械强度。
    - 多功能控制:支持0-10 VDC/PWM信号输入,便于集成到各种控制系统中。
    - 高可靠性:拥有反极保护和锁转子保护,保证电机安全运行。
    - 静音设计:符合ISO 13347标准的噪音测试,确保运行时的安静性。

    4. 应用案例和使用建议


    - 工业设备:用于工业厂房的通风系统,可有效提高工作效率和舒适度。
    - 数据中心:在高温环境下提供稳定可靠的散热解决方案,延长设备使用寿命。
    - 医疗设备:由于其严格的卫生要求,该风扇可通过IP 42防护等级确保空气洁净。
    使用建议:
    - 安装时要确保风扇周围有足够的空间,以便气流顺畅流通。
    - 在特殊工作环境中,建议定期检查风扇以确保其正常运行。

    5. 兼容性和支持


    该产品已通过多项国际认证,包括GOST、UL 1004-1 和 CSA C22.2 Nr.77。产品兼容多种控制系统,便于集成到现有系统中。厂商提供全面的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题:风扇无法启动
    - 解决方案:检查电源连接是否正确,确保电源电压在16-28 VDC范围内。

    - 问题:风扇噪音过大
    - 解决方案:检查风扇安装是否稳固,避免不必要的振动和噪声产生。

    7. 总结和推荐


    总体而言,W1G200-HH77-52是一款高性能、多功能的EC轴向紧凑型风扇,具有出色的效率、可靠性和广泛的适用范围。该产品不仅满足现代工业和商业应用的需求,还能在恶劣环境下保持高效运行。强烈推荐用于需要高效气流控制的各种场合。

W1G200-HH77-52参数

参数
长*宽*高 225mm*80mm*80mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

W1G200-HH77-52厂商介绍

ebmpapst是一家全球领先的风扇和电机制造商,总部位于德国。公司专注于研发和生产高品质的电机和风扇,广泛应用于暖通空调、制冷、通风、计算机和通信设备等领域。

ebmpapst的主营产品分为三大类:
1. 电机:包括EC电机、AC电机和无刷电机等,适用于各种工业和商业应用。
2. 风扇:涵盖轴流风扇、离心风扇和横流风扇等,满足不同空气流动需求。
3. 组件:包括电机控制器、传感器和保护装置等,提升系统性能和可靠性。

ebmpapst的优势在于:
1. 技术创新:拥有强大的研发团队,持续推出高效节能的新产品。
2. 品质保证:严格执行质量控制标准,确保产品的稳定性和耐用性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

W1G200-HH77-52数据手册

厂牌 PDF简要描述 下载
EBMPAPST 风扇和热管理 EBMPAPST W1G200-HH77-52 W1G200-HH77-52数据手册
