IXDN604SITR

产品分类: 栅极电源驱动器
厂牌: IXYS
产品描述: IXYS 8引脚MOSFET 驱动器, SOIC封装
供应商型号: IXDN604SITR
供应商: 国内现货
标准整包数: 2000

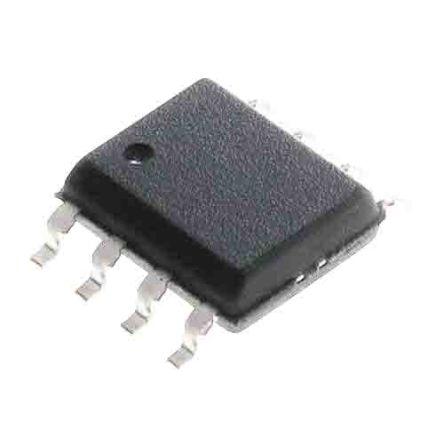

IXYS 栅极电源驱动器 IXDN604SITR

IXDN604SITR概述


    产品简介


    IXD604 是一款高性能的双路低侧驱动器,专门设计用于高效驱动最新的IXYS MOSFET和IGBT。这款器件具备4A的源电流和汲电流能力,并且能够在4.5V到35V的宽泛电压范围内正常工作。IXD604系列包括多种封装形式,包括标准8针DIP(PI)、8针SOIC(SIA)、8针带金属背板的Power SOIC(SI)和8针DFN(D2)封装,提供了广泛的安装选项以满足不同需求。

    技术参数


    - 工作条件:
    - 供应电压:4.5V 至 35V
    - 工作温度范围:-40°C 至 +125°C
    - 输入电压:-5V 至 VCC+0.3V
    - 性能参数:
    - 源电流(连续):±4A
    - 脉冲电流(0.5μs):±5A
    - 输出高电平:VCC-0.025V
    - 输出低电平:≤0.025V
    - 上拉电阻:200kΩ
    - 传播延迟时间:29ns 至 50ns
    - 输入高电平:≥3.0V(4.5V < VCC < 18V)
    - 输入低电平:≤0.8V(4.5V < VCC < 18V)
    - 其他特性:
    - 输入可以承受高达-5V的负摆动
    - 输出可并联以增加驱动电流
    - 匹配的上升时间和下降时间
    - 低传播延迟
    - 低功耗:10μA供电电流

    产品特点和优势


    IXD604 的核心优势在于其快速的开关能力和较低的传播延迟。这些特性使其非常适合应用于高频和高功率系统。由于其内置的保护电路,能够有效避免交叉传导和电流“过冲”,确保稳定可靠的工作。同时,低功耗特性也使得它能在长时间运行中保持良好的性能表现。

    应用案例和使用建议


    IXD604 的典型应用场景包括:
    - 电源转换器:如开关模式电源供应,DC-DC转换器,可以有效地控制MOSFET和IGBT的开关。
    - 电机控制:利用其快速响应特性进行精确的控制。
    - 音频放大器:例如Class-D开关放大器,提供高效的信号传输。
    使用建议:
    - 在使用时确保负载电容的选择合理,以获得最佳的上升和下降时间。
    - 为防止干扰,适当添加去耦电容。
    - 确保良好的散热管理,特别是在高频率工作条件下。

    兼容性和支持


    IXD604 可以与其他IXYS公司的产品良好兼容,方便系统集成。制造商提供详尽的技术支持和维护服务,包括文档资料、软件工具和客户支持热线。

    常见问题与解决方案


    - Q: 如何提高供电电压范围内的性能?
    - A: 使用去耦电容并合理选择负载电容,确保工作在指定的电压和温度范围内。

    - Q: 产品如何应对高温环境?
    - A: 选择合适的散热措施,如散热片或散热器,确保器件在安全温度范围内运行。

    总结和推荐


    IXD604是一款高度可靠的电子元器件,特别适用于高频和高功率的应用场合。其优秀的电气特性和广泛的应用范围,使其在市场上具有很强的竞争力。无论是用于电源转换还是电机控制,IXD604 都能表现出色。因此,强烈推荐使用此产品。

IXDN604SITR参数

参数
上升时间 9ns
最大传播延迟时间 50ns
最大高压侧电压-自举 -
驱动数量 2
输入类型 Non-Inverting
驱动配置 低压侧
最大工作供电电压 35V
下降时间 8ns
逻辑电压 - VIL,VIH 800mV,3V
栅极类型 IGBT,MOSFET,N沟道,P沟道
通道类型 -
电流 - 峰值输出(灌入,拉出) 4A,4A
最小工作供电电压 4.5V
5mm(Max)
4mm(Max)
1.65mm(Max)
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IXDN604SITR厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXDN604SITR数据手册

厂牌 PDF简要描述 下载
IXYS 栅极电源驱动器 IXYS IXDN604SITR IXDN604SITR数据手册

IXDN604SITR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 5.4861
4000+ ¥ 5.2953
6000+ ¥ 5.1998
库存: 40000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 10972.2
