PS1201

产品分类: 固态继电器
厂牌: IXYS
产品描述: AC,过零 0V~400V 1A 1.2V(DC) SIP-4 通孔安装 19.2mm*3.3mm*6.35mm
供应商型号: PS1201
供应商: Master
标准整包数: 25

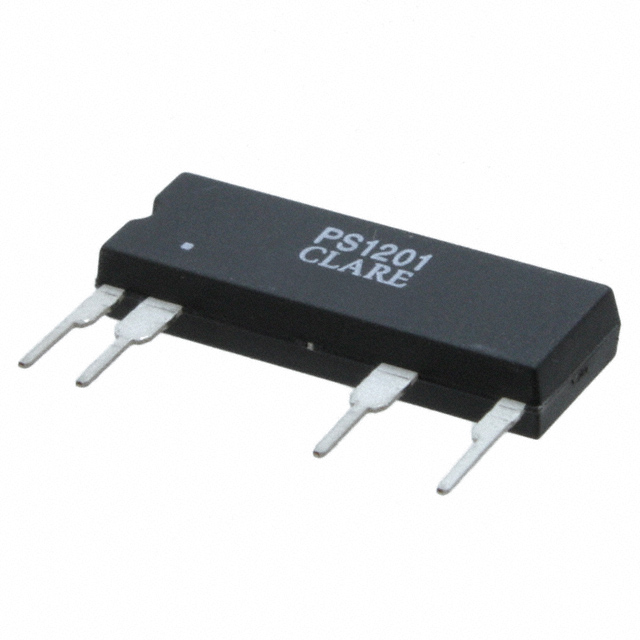

IXYS 固态继电器 PS1201

PS1201概述

    PS1201 AC Power Switch: Comprehensive Guide

    1. 产品简介


    PS1201 是由IXYS集成电路部门推出的一款交流固态开关,采用光耦合技术与双功率可控硅输出,替代传统光电耦合器和三端双向可控硅电路。它适用于多种工业控制场景,如过程控制、电源控制面板、远程开关、气体泵电子设备、接触器、大型继电器、电磁阀、电机、加热器等。该器件具有紧凑的8针单列直插式(SIP)封装(每管25个),方便安装和集成到各类电路中。

    2. 技术参数


    PS1201的主要技术参数如下:
    - 输入电压范围: 20至120 Vrms
    - 负载电流: 最大1 Arms(在加散热片的情况下可达3 Arms)
    - 断开状态泄漏电流: 小于1 mA
    - 击穿电压: 高达400VP
    - 最大浪涌电流: 在16ms内为20A
    - 正向导通电压: 最小1.2 Vrms
    - 关键上升率: 1000至1200 V/µs
    - 零交叉检测: 支持
    - 工作温度范围: -40℃至+85℃
    - 存储温度范围: -40℃至+125℃

    3. 产品特点和优势


    PS1201的优势显著:
    - 高可靠性: 能够提供高达400VP的击穿电压,且具备抗噪声干扰能力。
    - 零交叉检测: 确保交流负载切换时无瞬态现象产生,减少了电磁干扰。
    - 光学隔离: 输入和输出之间通过光耦合实现3750Vrms的隔离。
    - 低EMI和RFI: 减少电磁干扰和射频干扰。
    - 安全认证: 符合UL 508认证和CSA标准认证。

    4. 应用案例和使用建议


    PS1201的应用广泛,例如在电力控制面板中作为开关组件,或者在工业自动化环境中作为气体泵控制器。对于使用此器件的工程师,建议注意散热管理,特别是在大负载电流情况下,以防止过热。

    5. 兼容性和支持


    - 兼容性: 该产品可与多种控制系统兼容,如使用DC控制信号的系统。
    - 支持: IXYS集成电路部门提供技术支持,包括详细的使用说明和故障排除指南。

    6. 常见问题与解决方案


    根据手册中的常见问题,以下是一些典型问题及其解决方法:
    - 问题: 设备在某些情况下无法正常工作。
    - 解决方法: 检查输入电压是否在20至120Vrms范围内,并确认负载电流不超过1 Arms(带散热片可达3 Arms)。
    - 问题: 设备出现高温。
    - 解决方法: 确保设备连接到适当的散热装置,并遵循推荐的散热设计。

    7. 总结和推荐


    综上所述,PS1201是一款高性能、高可靠性的交流固态开关,适用于各种工业控制和自动化应用。其强大的零交叉检测和光学隔离特性使其成为市场上的佼佼者。强烈推荐在需要高可靠性、低电磁干扰的场景下使用。

PS1201参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 1A
输出类型 AC,过零
负载电压 0V~400V
输入电压 1.2V(DC)
长*宽*高 19.2mm*3.3mm*6.35mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

PS1201厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

PS1201数据手册

厂牌 PDF简要描述 下载
IXYS 固态继电器 IXYS PS1201 PS1201数据手册

PS1201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.5699 ¥ 46.3114
50+ $ 5.3083 ¥ 44.1363
75+ $ 4.0003 ¥ 33.2608
125+ $ 3.5425 ¥ 29.4544
200+ $ 3.3814 ¥ 28.1001
250+ $ 3.3814 ¥ 28.1001
库存: 381
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 1157.78
直接购买
加入购物车
