XCA170

产品分类: 固态继电器
厂牌: IXYS
产品描述: AC,DC 50Ω 0V~350V 100mA 1.2V(DC) 900mV(DC)~1.4V(DC) DIP-6 通孔安装
供应商型号: XCA170
供应商: Master
标准整包数: 7

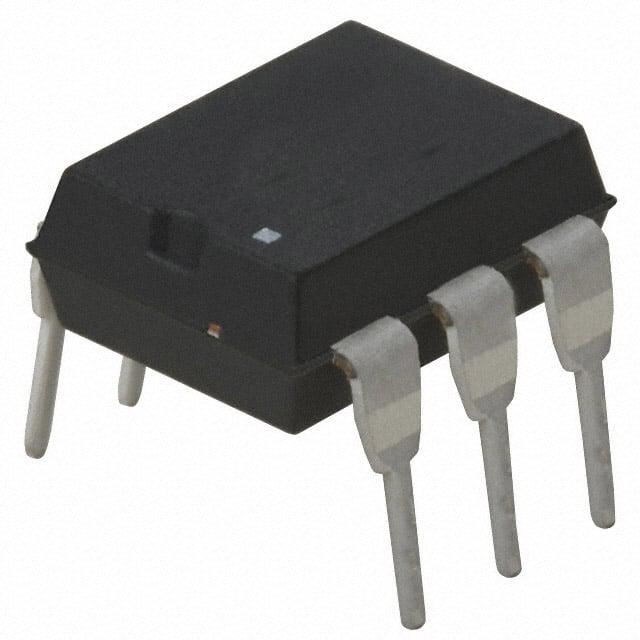

IXYS 固态继电器 XCA170

XCA170概述

    电子元器件产品技术手册解析:XCA170 OptoMOS® 继电器

    1. 产品简介


    XCA170 OptoMOS®继电器是一款单极常开型固态继电器,采用光耦合MOSFET技术设计,提供卓越的输入输出隔离能力(3750Vrms)。它适用于多种高要求的电子应用场合,例如电信、医疗设备、工业控制以及数据采集等。作为机械继电器的理想替代品,XCA170具有更长的使用寿命和更高的可靠性。
    - 产品类型:固态继电器
    - 主要功能:信号切换、电路隔离
    - 应用领域:电信设备、医疗仪器、工业自动化、数据采集系统等

    2. 技术参数


    以下是XCA170的关键技术参数列表:
    | 参数名称 | 单位 | 最小值 | 典型值 | 最大值 |

    | 阻断电压 | V | - | 350 | - |
    | 负载电流 | mA/mArms | - | 100 | - |
    | 导通电阻(最大) | Ω | - | 50 | - |
    | 操作控制电流 | mA | - | 5 | - |
    | 输出电容 | pF | - | 25 | - |
    | 工作温度范围 | ℃ | -40 | 85 | - |
    此外,该器件具备以下关键特点:
    - 输入输出隔离电压高达3750Vrms。
    - 低功耗设计,仅需5mA驱动电流即可激活。
    - 具有无弧火花切换功能,适合敏感环境。

    3. 产品特点和优势


    XCA170 OptoMOS®继电器的核心优势包括:
    1. 高可靠性:无机械运动部件,避免了传统机械继电器因磨损导致的故障风险。
    2. 快速响应:开关时间小于5毫秒,确保高速信号传输需求。
    3. 紧凑封装:6引脚DIP封装或表面贴装版本,便于集成到各种PCB设计中。
    4. 安全认证:通过UL、CSA和EN/IEC 60950-1认证,符合严格的安全标准。
    这些特性使其成为现代电子设计中的理想选择,特别是在对电磁干扰敏感的应用环境中。

    4. 应用案例和使用建议


    典型应用场景
    - 电信领域:用于交换机的电话线隔离及信号路由切换。
    - 医疗设备:实现患者与设备之间的电气隔离,保障操作安全性。
    - 数据采集:连接传感器网络,采集并处理实时数据。
    使用建议
    - 在高温环境下使用时,应注意负载电流随温度的变化,确保选型合理。
    - 为减少寄生效应,可在输出端增加去耦电容以稳定工作状态。
    - 当应用于高压场合时,必须遵循严格的接地和屏蔽措施。

    5. 兼容性和支持


    XCA170 OptoMOS®继电器可与多种主流电子模块兼容,支持通过焊接或插针式安装方式轻松集成。IXYS公司提供了详尽的技术文档和支持服务,包括:
    - 完整的Datasheet说明;
    - 环境应力测试报告;
    - 焊接工艺指南及返工方案。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关延迟时间较长 | 检查驱动电流是否足够,必要时增加LED驱动电压 |
    | 输出电流不足 | 确保供电电压满足额定要求,检查线路接触不良 |
    | 过热保护触发 | 降低负载功率或改善散热条件 |

    7. 总结和推荐


    总体来看,XCA170 OptoMOS®继电器以其优异的技术性能和广泛的适用性,在电子行业有着显著的市场竞争力。无论是从可靠性、易用性还是性价比的角度出发,它都是一款值得推荐的产品。对于需要高精度、高性能的信号切换任务,XCA170无疑是最佳选择之一。
    推荐指数:★★★★★(满分五星)
    如需进一步了解或采购该产品,请访问官方网址 [www.ixysic.com](http://www.ixysic.com)。

XCA170参数

参数
输入电压 1.2V(DC)
控制电压 900mV(DC)~1.4V(DC)
开关功能 -
最大导通电阻 50Ω
负载电流额定值 100mA
输出类型 AC,DC
负载电压 0V~350V
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

XCA170厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

XCA170数据手册

厂牌 PDF简要描述 下载
IXYS 固态继电器 IXYS XCA170 XCA170数据手册

XCA170封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 1.587 ¥ 13.4419
100+ $ 1.4279 ¥ 11.8724
150+ $ 1.3516 ¥ 11.238
200+ $ 1.2862 ¥ 10.6942
250+ $ 1.2862 ¥ 10.6942
库存: 7
起订量: 7 增量: 0
交货地:
最小起订量为:7
合计: ¥ 94.09
