PLA110L

产品分类: 固态继电器
厂牌: IXYS
产品描述: AC,DC 25Ω 0V~400V 150mA 1.2V(DC) 900mV(DC)~1.4V(DC) DIP-6 通孔安装 8.382mm*6.35mm*3.302mm
供应商型号: PLA110L
供应商: TME
标准整包数: 1

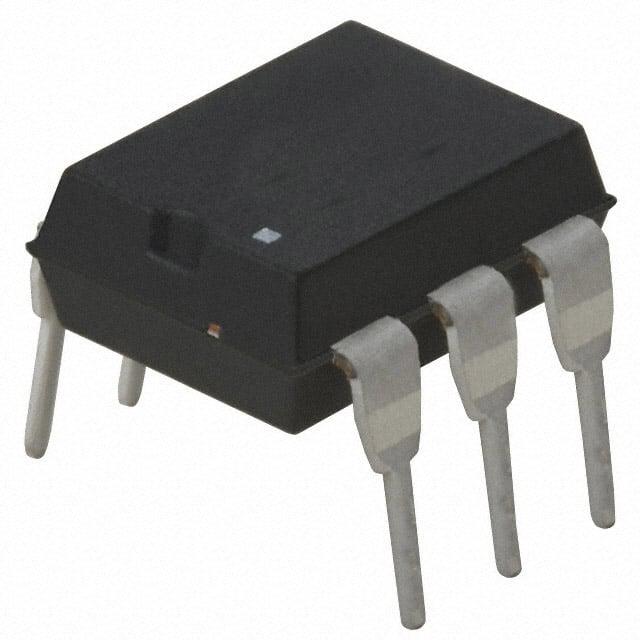

IXYS 固态继电器 PLA110L

PLA110L概述

    PLA110L 单极常开光电MOS继电器

    产品简介


    PLA110L 是一款电流受限、单极常开(1-Form-A)固体继电器,采用光耦合MOSFET技术提供3750Vrms的输入到输出隔离。此继电器由高效率红外发光二极管(IR LED)控制其光耦合输出。PLA110L 能够替代机械继电器,以其固态结构提供了更高的可靠性,无运动部件,并且实现了更快、无弹跳的切换操作,适用于紧凑型表面贴装或通孔封装。

    技术参数


    - 电气特性:
    - 阻断电压:400 VP
    - 最大负载电流:150 mArms / mADC(交流/直流配置),250 mADC(直流配置)
    - 峰值负载电流(10ms):-
    - 导通电阻(最大):25 Ω(IL=150mA)
    - 关断状态泄漏电流:-
    - 开关速度:导通时间 ≤ 1 ms,关断时间 ≤ 0.25 ms
    - 输出电容:≤ 25 pF
    - 负载电流限制:190 mA 至 280 mA
    - 输入控制电流:激活 IL=150mA 时为 5 mA,禁用时为 0.4 mA 至 0.7 mA
    - 输入电压降:1.5 V(IF=5mA)
    - 温度范围:
    - 操作温度:-40°C 到 +85°C
    - 存储温度:-40°C 到 +125°C

    产品特点和优势


    - 电流受限:内置电流限制电路,防止过流损坏。
    - 高压隔离:提供3750Vrms的输入到输出隔离,确保安全可靠。
    - 低功耗:低驱动功率需求,减少功耗。
    - 高可靠性:无运动部件,耐久性好。
    - 无弧闪:无需阻尼电路即可实现无弧闪操作。
    - 无EMI/RFI干扰:不会产生电磁干扰。
    - 小尺寸:6引脚小型封装,便于安装。
    - 防火等级:UL 94 V-0 等级,符合安全标准。

    应用案例和使用建议


    PLA110L 适用于多种电信应用,如电信交换、拨号脉冲、接地启动、信号注入等。此外,还广泛应用于工业控制系统、医疗设备、航空航天等领域。
    - 典型应用:
    - 电信应用:电信交换、调制解调器切换、电话线路保护等。
    - 工业应用:工业控制系统、仪表测量(瓦时计、水表、气表)等。
    - 医疗应用:患者与设备隔离。
    - 使用建议:
    - 在高频应用中,考虑使用较低温度下的特性曲线以提高稳定性。
    - 注意处理方式以避免静电损伤(ESD敏感)。

    兼容性和支持


    - 兼容性:PLA110L 与现有系统兼容良好,支持表面贴装和通孔安装。
    - 支持:提供详细的制造信息和焊接指南,支持多种工艺。

    常见问题与解决方案


    - 问题1:产品出现过热现象。
    - 解决方案:检查电源电压是否过高,必要时加装散热片。
    - 问题2:开关速度不符合要求。
    - 解决方案:确保输入电流在规定范围内,适当调整负载条件。
    - 问题3:设备无法正常工作。
    - 解决方案:检查电路连接是否正确,确认供电条件满足要求。

    总结和推荐


    综上所述,PLA110L 是一款性能优异的单极常开固体继电器,具备高可靠性、高效能和广泛的应用范围。适合需要高精度、稳定性和可靠性的电信、工业和医疗应用场合。总体而言,推荐在上述应用场景中选用该产品。

PLA110L参数

参数
最大导通电阻 25Ω
负载电流额定值 150mA
输出类型 AC,DC
负载电压 0V~400V
输入电压 1.2V(DC)
控制电压 900mV(DC)~1.4V(DC)
开关功能 -
长*宽*高 8.382mm*6.35mm*3.302mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

PLA110L厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

PLA110L数据手册

厂牌 PDF简要描述 下载
IXYS 固态继电器 IXYS PLA110L PLA110L数据手册

PLA110L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.4535 ¥ 56.653
50+ $ 4.2784 ¥ 34.8613
100+ $ 3.3855 ¥ 27.8343
库存: 100
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.65
直接购买
加入购物车
