PM1206STR

产品分类: 固态继电器
厂牌: IXYS
产品描述: AC,过零 0V~600V 500mA 1.2V(DC) 6-SMD 贴片安装,黏合安装
供应商型号: ZT-PM1206STR
供应商: 海外现货
标准整包数: 1

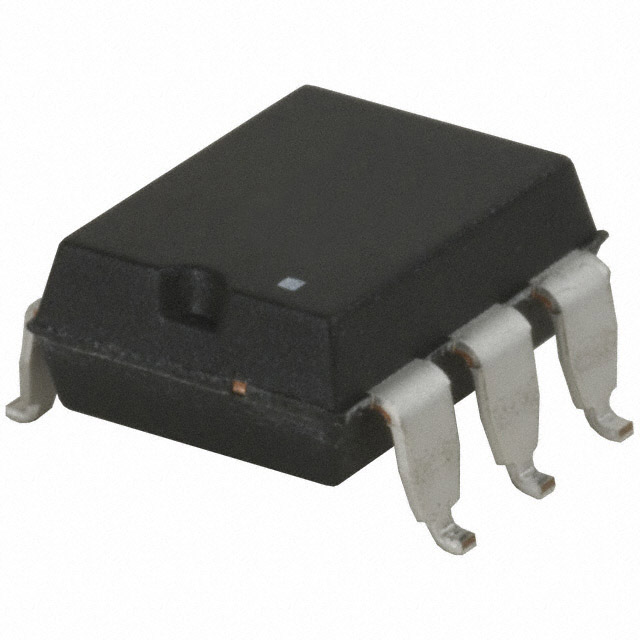

IXYS 固态继电器 PM1206STR

PM1206STR概述


    产品简介


    PM1206 AC Power Switch
    PM1206是IXYS集成电路公司生产的一款交流固态开关,主要通过光耦合器提供双功率可控硅输出,用作机电继电器和双向晶闸管电路的替代方案。该产品广泛应用于过程控制、电源控制面板、远程切换、气体泵电子设备、接触器、大型继电器、电磁阀、电机和加热系统等领域。PM1206可处理高达0.5Arms的负载电流,提供高达600VP的断开电压,并具有5mA的敏感度。

    技术参数


    - 输入控制:
    - 输入控制电流:-100mA(峰值1A,持续时间10ms)
    - 输入控制电压:-5V
    - 驱动功率:-150mW
    - 输出特性:
    - 交流操作电压:20Vrms至260Vrms(IF=5mA)
    - 负载电流(连续):0.005Arms至0.5Arms(VL=120-240VAC)
    - 最大瞬时电流:12A(持续时间<16ms)
    - 关断泄漏电流:600VDC时为1mA
    - 导通电压降(IL=0.5Arms):1.4Vrms
    - 关键参数:
    - 关键上升率:1000V/μs至1200V/μs
    - 开关速度:
    - 开启时间:0.5个周期
    - 关闭时间:0.5个周期
    - 零交叉开启电压:第一个半周期2V,后续半周期1V
    - 工作频率:20Hz至500Hz
    - 电容:输入至输出电容:3pF(VIO=0V,f=1MHz)

    产品特点和优势


    PM1206具备多项优势,使其在工业环境中广泛应用:
    - 高隔离性能:通过3750Vrms的光耦隔离,确保控制和负载电路之间的隔离,增强噪声免疫能力。
    - 低EMI和RFI:由于内置零交叉检测电路,PM1206能够实现无瞬态干扰的交流负载开关,从而减少电磁干扰。
    - 安全认证:符合UL 508、CSA 043639等安全标准。
    - 耐高温:可在-40°C至+85°C的工作温度范围内稳定工作。
    - 可靠性:采用VDE兼容设计,且具有UL 94 V-0的阻燃等级。

    应用案例和使用建议


    PM1206广泛应用于需要对大电流负载进行精确控制的应用场景,例如:
    - 工厂自动化:用于过程控制和电力分配系统的精确控制。
    - 家居自动化:用于远程控制和保护家用电器。
    - 汽车电子:用于车载电机和电磁阀的控制。
    使用建议:
    - 避免瞬态过电压:确保外部电路具有足够的瞬态电压抑制措施,如TVS二极管。
    - 选择合适的散热器:根据负载情况和工作环境选择适当的散热器,以避免过热。

    兼容性和支持


    PM1206系列包括PM1206、PM1206S和PM1206STR三种型号,分别适用于不同安装方式和包装需求。PM1206系列产品可与其他同类产品兼容,确保应用的灵活性。IXYS公司提供全面的技术支持,包括详尽的数据手册和应用指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查输入控制信号是否正确;检查电源电压是否在允许范围内。 |
    | 输出电流不稳定 | 确认负载电路无短路或开路故障;检查输出端是否连接正确。 |

    总结和推荐


    PM1206是一款高性能的交流固态开关,具备高隔离性能、低EMI和RFI、高安全性等特点。它广泛适用于各种工业和家庭应用场合。我们强烈推荐PM1206用于需要高可靠性和良好噪声免疫能力的应用场景。IXYS公司提供全面的支持和技术文档,使得该产品的使用变得更加便捷和高效。

PM1206STR参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 500mA
输出类型 AC,过零
负载电压 0V~600V
输入电压 1.2V(DC)
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PM1206STR厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

PM1206STR数据手册

厂牌 PDF简要描述 下载
IXYS 固态继电器 IXYS PM1206STR PM1206STR数据手册

PM1206STR封装设计

查看详情并下载
Symbol
Footprint
3D Model
