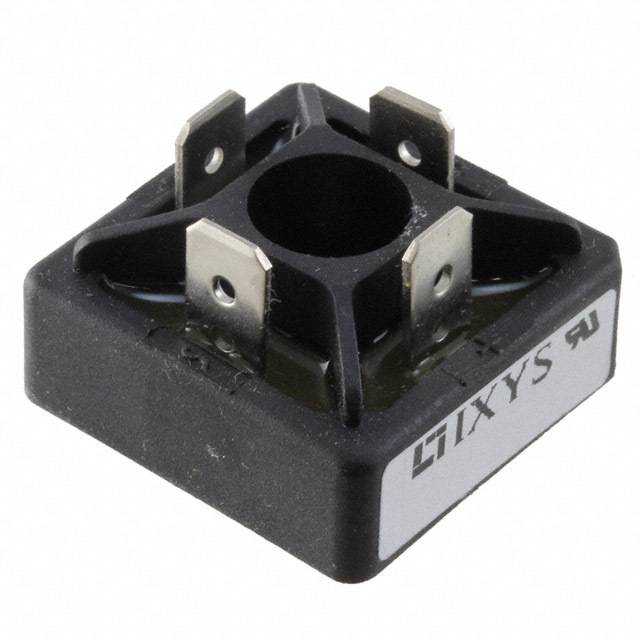

VBO13-12AO2

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 1.2KV 220A 300μA 18A FO-A 28.9mm*28.9mm*14.5mm
供应商型号: ZT-VBO13-12AO2
供应商: 海外现货
标准整包数: 1
IXYS 整流二极管/整流桥 VBO13-12AO2

VBO13-12AO2概述

    # VBO 13 单相整流桥技术手册

    产品简介


    VBO 13 是一款由 IXYS 生产的单相整流桥,主要用于直流电源设备、PWM逆变器输入整流器、电池直流电源以及直流电机场供电等领域。它提供标准型和雪崩型两种选择,适用于高功率和高可靠性要求的应用场景。

    技术参数


    主要技术规格
    - 额定正向电流(IdAV):18 A
    - 最大正向峰值电流(IdAVM):30 A
    - 浪涌电流(IFSM):220 A
    - 反向重复峰值电压(VRRM):800-1600 V
    - 隔离电压(VISOL):3600 Vrms(1分钟)
    - 最小正向电压降(VF):1.8 V(55 A时)
    - 瞬态热阻(RthJC):5.60 K/W
    - 重量:15 g
    工作环境
    - 存储温度范围(Tstg):-40°C 到 +150°C
    - 允许的最大加速度:50 m/s²

    产品特点和优势


    独特功能
    - 雪崩额定零件:可承受大电流冲击,提高可靠性。
    - 带陶瓷底板的DCB封装:具有良好的热稳定性,有助于提高效率。
    - 平面钝化芯片:增强器件寿命,减少漏电。
    - 低正向电压降:降低功耗,提高系统效率。
    - 四分之一英寸快速连接端子:便于安装,提高可靠性。
    市场竞争力
    - 易于安装:只需一颗螺丝即可固定。
    - 节省空间和重量:紧凑的设计有助于减小整体体积。
    - 改善温度和功率循环性能:提高系统的稳定性和寿命。

    应用案例和使用建议


    应用场景
    VBO 13 主要应用于直流电源设备、PWM逆变器输入整流器、电池直流电源及直流电机场供电。它特别适合于需要高可靠性和高性能的工业应用。
    使用建议
    - 在使用时,应确保整流桥的工作电流不超过额定值,以避免过载损坏。
    - 为了提高散热效果,可以选择合适的散热片进行安装,并保持适当的空气流通。
    - 考虑到瞬态热阻的影响,在设计电路时,应充分考虑热管理问题,以防止过热。

    兼容性和支持


    VBO 13 支持多种应用场景,并且与市场上大多数电源系统兼容。IXYS 提供全方位的技术支持和售后服务,包括但不限于技术支持热线、产品手册下载以及在线FAQ服务。对于用户在使用过程中遇到的问题,IXYS 都将提供及时有效的帮助。

    常见问题与解决方案


    常见问题与解决办法
    1. 问:如何正确安装VBO 13?
    - 答:将整流桥安装到散热片上,并确保安装螺丝扭矩为1.5-2 Nm。使用四分之一英寸快速连接端子进行连接。

    2. 问:整流桥过热怎么办?
    - 答:检查散热片是否安装良好,确保有足够的空气流通。如果散热问题仍然存在,可以尝试增加额外的散热措施,如更大的散热片或外部风扇。

    总结和推荐


    综合评估
    VBO 13 单相整流桥以其高可靠性、优良的性能和简便的安装方式,成为高功率应用的理想选择。其雪崩额定、高隔离电压和低正向电压降等特点使其在各种工业应用中表现出色。
    推荐结论
    鉴于VBO 13卓越的性能和广泛的适用性,强烈推荐用于需要高可靠性和高性能的场合。无论是工业控制、通信设备还是其他电力电子应用,VBO 13 都是您不可多得的选择。

VBO13-12AO2参数

参数
Ir - 反向电流 300μA
Vr-反向电压 1.2KV
反向恢复时间 -
正向浪涌电流 220A
配置 -
If - 正向电流 18A
长*宽*高 28.9mm*28.9mm*14.5mm
通用封装 FO-A
零件状态 在售

VBO13-12AO2厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

VBO13-12AO2数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS VBO13-12AO2 VBO13-12AO2数据手册

VBO13-12AO2封装设计

查看详情并下载
Symbol
Footprint
3D Model
