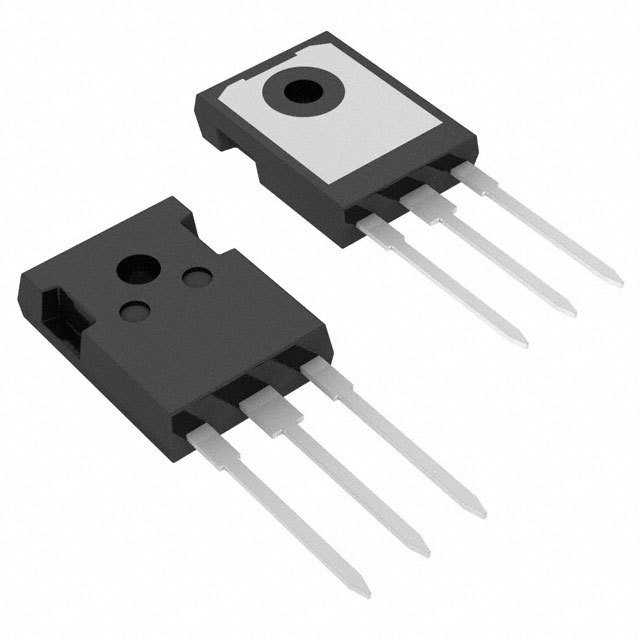

IXTH6N80A

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: 180W(Tc) 20V 4.5V@ 250µA 130nC@ 10V 1个N沟道 800V 1.4Ω@ 3A,10V 6A 2.8nF@25V TO-247-3 通孔安装 16.26mm*5.3mm*21.46mm
供应商型号: LDL-IXTH6N80A
供应商: 海外现货
标准整包数: 1
IXYS 场效应管(MOSFET) IXTH6N80A

IXTH6N80A概述

    # IXYS 6N80/6N80A N-Channel Enhancement Mode Power MOSFET 技术手册

    产品简介


    IXYS 6N80 和 6N80A 是一款高性能的 N-Channel 增强模式功率 MOSFET,专为高频开关和高效能功率转换应用设计。产品采用国际标准封装,具有低导通电阻(RDS(on))和快速开关时间的特点,非常适合用于开关模式电源、电机控制、不间断电源(UPS)及直流斩波器等领域。
    主要特点
    - 低导通电阻:6N80 为 1.8 Ω,6N80A 为 1.4 Ω。
    - 快速开关时间:适用于高频操作。
    - 高可靠性:采用坚固的多晶硅门极单元结构。

    技术参数


    | 参数 | 最大值 | 单位 |
    |
    | VDSS(漏源击穿电压) | 800 | V |
    | VDGR(栅源击穿电压) | 800 | V |
    | ID(连续漏极电流) | 6 | A |
    | IDM(脉冲漏极电流) | 24 | A |
    | PD(最大耗散功率) | 180 | W |
    | RDS(on)(导通电阻) | 1.8(6N80)/1.4(6N80A) | Ω |
    | 工作温度范围 | -55 至 +150 | °C |

    产品特点和优势


    - 易于安装:TO-247 封装提供一个固定螺钉孔,便于安装。
    - 高功率密度:适合紧凑型设计。
    - 坚固耐用:多晶硅门极结构提高了产品的可靠性。

    应用案例和使用建议


    应用案例
    - 开关模式电源:用于AC/DC转换器和DC/DC转换器。
    - 电机控制:驱动各类电动机。
    - 不间断电源系统:确保电力供应的连续性。
    使用建议
    - 在高温环境下使用时,需注意散热设计以避免过热。
    - 结合具体应用调整驱动电路,以达到最佳性能。

    兼容性和支持


    - 兼容性:支持标准 PCB 设计,与多种控制器兼容。
    - 技术支持:IXYS 提供全面的技术支持和售后保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导通电阻过高 | 确保正确的驱动电压 |
    | 温度过高 | 改善散热措施 |

    总结和推荐


    IXYS 6N80/6N80A 功率 MOSFET 是一款高性能的产品,特别适合需要高效率和高可靠性的应用场合。凭借其低导通电阻、快速开关时间和坚固的设计,它在市场上具有很强的竞争优势。推荐用于需要高性能的电力电子系统中。

IXTH6N80A参数

参数
FET类型 1个N沟道
Vgs-栅源极电压 20V
Id-连续漏极电流 6A
Ciss-不同 Vds 时的输入最大电容 2.8nF@25V
通道数量 1
栅极电荷 130nC@ 10V
Vds-漏源极击穿电压 800V
最大功率耗散 180W(Tc)
Vgs(th)-栅源极阈值电压 4.5V@ 250µA
Rds(On)-漏源导通电阻 1.4Ω@ 3A,10V
配置 独立式
长*宽*高 16.26mm*5.3mm*21.46mm
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售

IXTH6N80A厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXTH6N80A数据手册

厂牌 PDF简要描述 下载
IXYS 场效应管(MOSFET) IXYS IXTH6N80A IXTH6N80A数据手册

IXTH6N80A封装设计

查看详情并下载
Symbol
Footprint
3D Model
