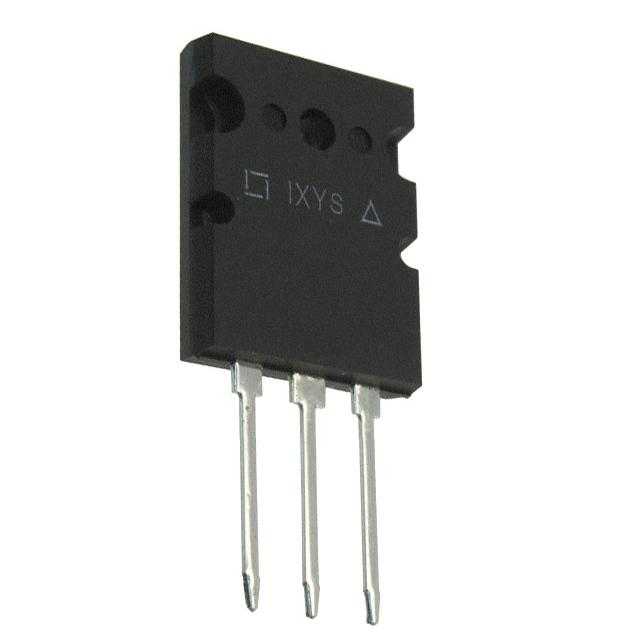

IXTK128N15

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: 540W(Tc) 20V 4V@ 250µA 240nC@ 10V 1个N沟道 150V 15mΩ@ 500mA,10V 128A 6nF@25V TO-264-3 通孔安装 19.96mm*5.13mm*26.16mm
供应商型号: LDL-IXTK128N15
供应商: 海外现货
标准整包数: 1
IXYS 场效应管(MOSFET) IXTK128N15

IXTK128N15概述

    # IXTK 128N15 N-Channel Enhancement Mode MOSFET 技术手册

    1. 产品简介


    基本信息
    IXTK 128N15 是一款高性能的 N 沟道增强型功率 MOSFET,属于高密度 HDMOS™ 工艺产品线。该器件采用国际标准封装,具有低导通电阻(RDS(on))和高开关速度的特点,广泛应用于电机控制、DC斩波器和开关模式电源等领域。
    主要功能
    - 低导通电阻:RDS(on) = 15 mΩ
    - 高速开关:td(on) = 28 ns, tr = 30 ns
    - 大电流处理能力:ID25 = 128 A, ID(RMS) = 75 A
    - 高可靠性:耐高温工作范围(-55°C 至 +150°C)

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 |
    ||
    | VDSS (击穿电压) 150 V
    | VGS(th) (阈值电压)| 2.0 V | 4.0 V
    | RDS(on) (导通电阻) | 15 mΩ
    | Ciss (输入电容) 6000 pF
    | Crss (反向传输电容) 680 pF

    3. 产品特点和优势


    特点
    - 国际标准化封装设计,易于安装。
    - 支持高功率密度应用。
    - 快速开关时间(td(on) = 28 ns)。
    优势
    - 易于安装,支持单螺钉固定(隔离式安装孔)。
    - 节省空间,适合紧凑型设计。
    - 高效率,降低能耗。

    4. 应用案例和使用建议


    应用案例
    - 电机控制:用于驱动直流无刷电机。
    - DC斩波器:适用于高效能的直流转换系统。
    - 开关模式电源:提供稳定可靠的电源转换解决方案。
    使用建议
    - 在高电流环境下使用时,确保散热良好以维持正常运行温度。
    - 注意驱动电路的设计,避免过高的电压应力。

    5. 兼容性和支持


    兼容性
    IXTK 128N15 可与其他标准 TO-264 封装的器件互换使用,便于升级和替换现有系统中的组件。
    支持
    制造商提供详尽的技术文档和支持服务,帮助用户快速上手并解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 过热保护失效 | 检查散热片安装是否正确 |
    | 开关频率过高导致损耗增加 | 减少开关频率或优化驱动电路 |

    7. 总结和推荐


    综合评估
    IXTK 128N15 是一款性能卓越的 N 沟道 MOSFET,以其低导通电阻、快速开关时间和高可靠性著称。它非常适合需要高效率和紧凑设计的应用场景。
    推荐意见
    鉴于其优异的表现和广泛的应用领域,我们强烈推荐 IXTK 128N15 作为高性能功率管理解决方案的选择之一。

IXTK128N15参数

参数
Vgs(th)-栅源极阈值电压 4V@ 250µA
通道数量 1
FET类型 1个N沟道
Id-连续漏极电流 128A
最大功率耗散 540W(Tc)
Rds(On)-漏源导通电阻 15mΩ@ 500mA,10V
栅极电荷 240nC@ 10V
Ciss-不同 Vds 时的输入最大电容 6nF@25V
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 150V
配置 独立式
长*宽*高 19.96mm*5.13mm*26.16mm
通用封装 TO-264-3
安装方式 通孔安装
零件状态 在售

IXTK128N15厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXTK128N15数据手册

厂牌 PDF简要描述 下载
IXYS 场效应管(MOSFET) IXYS IXTK128N15 IXTK128N15数据手册

IXTK128N15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.891 ¥ 175.0666
库存: 475
起订量: 32 增量: 1
交货地:
最小起订量为:1
合计: ¥ 175.06
