DSA15IM200UC-TRL

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 200V 250μA 15A TO-252AA 贴片安装
供应商型号: ZT-DSA15IM200UC-TRL
供应商: 海外现货
标准整包数: 1

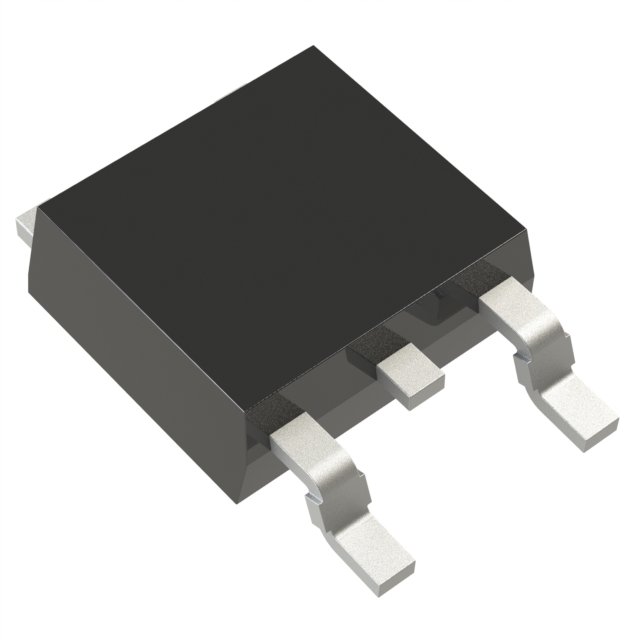

IXYS 整流二极管/整流桥 DSA15IM200UC-TRL

DSA15IM200UC-TRL概述

    200 V, 15 A Schottky Rectifier Diode DSA15IM200UC 技术手册

    产品简介


    本手册描述的是Littelfuse公司的200 V, 15 A肖特基整流二极管(DSA15IM200UC)。这款二极管采用TO-252AA封装,适用于开关模式电源供应器(SMPS)和低电压转换器中的整流器和自由轮转二极管。它具有非常低的正向电压降(Vf),出色的热行为以及高可靠性电路操作。

    技术参数


    以下是这款二极管的关键技术规格和电气特性:
    | 参数 | 描述 | 最大值 | 单位 |
    ||
    | VRRM | 峰值重复反向电压 | 200 | V |
    | VR | 直流阻断电压 | - | V |
    | IF(AV) | 平均整流正向电流(50%占空比,TC=150°C) | 15 | A |
    | IFSM | 脉冲非重复峰值浪涌电流 | 200 | A |
    | Ptot | 总功耗(TC=25°C) | 75 | W |
    | VF1 | 正向电压降(15A,脉冲,TJ=25°C) | - | 0.94 | V |
    | VF2 | 正向电压降(15A,脉冲,TJ=125°C) | - | 0.78 | V |
    | IR1 | 反向电流(VR=额定值,TJ=25°C) | - | 250 | μA |
    | IR2 | 反向电流(VR=额定值,TJ=125°C) | - | 2.5 | mA |
    | CT | 结电容(VR=24V,TC=25°C,fSIG=1MHz) | - | 100 | pF |

    产品特点和优势


    - 非常低的正向电压降:低至0.78V(TJ=125°C),减少功率损耗。
    - 极低的开关损耗:提高效率。
    - 低反向恢复电流:降低保护电路要求。
    - 优秀的热行为:延长使用寿命。
    - 高可靠性电路操作:适用于严苛的工作环境。
    - 低噪声开关:减少电磁干扰。

    应用案例和使用建议


    - 应用案例:该二极管适用于开关模式电源(SMPS)和低电压转换器中的整流器和自由轮转二极管。
    - 使用建议:
    - 确保安装过程中施加适当的安装力,避免损坏。
    - 在高温环境下使用时,应注意散热,保持温度在安全范围内。

    兼容性和支持


    - 该产品与其他标准TO-252封装的二极管具有良好的兼容性。
    - Littelfuse公司提供详细的技术支持和售后服务,确保用户能够充分利用该产品的功能。

    常见问题与解决方案


    - 问题1:如何正确选择二极管的工作环境温度?
    - 解决方案:查看二极管的最大允许工作温度范围为-55°C到+175°C,建议在工作温度范围内合理布置冷却系统。

    - 问题2:反向电流过高怎么办?
    - 解决方案:确保在正常工作条件下,逆向电压不超过额定值,并采取适当的散热措施以降低温度。

    总结和推荐


    总体而言,Littelfuse的200 V, 15 A肖特基整流二极管(DSA15IM200UC)是一款性能卓越的产品,具备低功耗、高可靠性和良好热稳定性的优点。非常适合用于各种高性能电源设计中。如果您需要一款高效稳定的整流二极管,强烈推荐使用此款产品。

DSA15IM200UC-TRL参数

参数
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 15A
Ir - 反向电流 250μA
通用封装 TO-252AA
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

DSA15IM200UC-TRL厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

DSA15IM200UC-TRL数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS DSA15IM200UC-TRL DSA15IM200UC-TRL数据手册

DSA15IM200UC-TRL封装设计

查看详情并下载
Symbol
Footprint
3D Model
