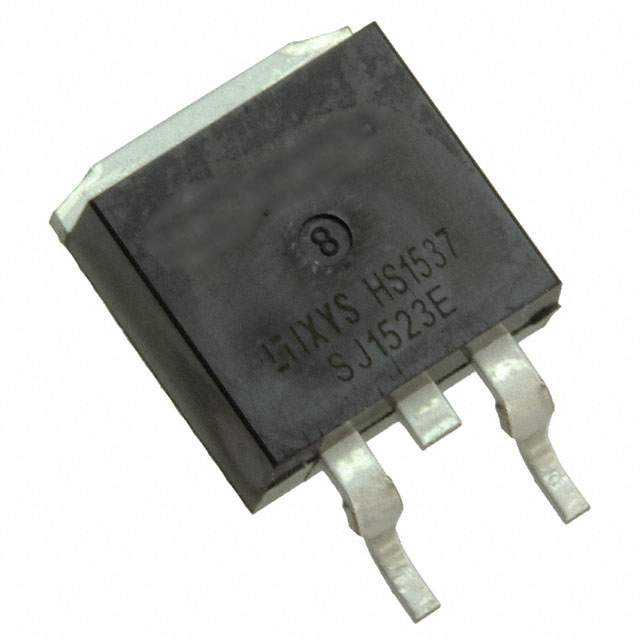

IXFA72N20X3

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: 320W(Tc) 20V 4.5V@1.5mA 55nC@ 10 V 1个N沟道 200V 20mΩ@ 36A,10V 72A 3.78nF@25V 贴片安装
供应商型号: IXFA72N20X3
供应商: 国内现货
标准整包数: 700
IXYS 场效应管(MOSFET) IXFA72N20X3

IXFA72N20X3概述

    高质量文章:IXFA72N20X3、IXFP72N20X3和IXFQ72N20X3功率MOSFET的技术手册

    一、产品简介


    IXFA72N20X3、IXFP72N20X3和IXFQ72N20X3是IXYS公司推出的X3-Class HiPerFET™功率MOSFET。这些产品属于N沟道增强型MOSFET,具有低导通电阻(RDS(on) ≤ 20mΩ)和低栅极电荷(QG),适用于各种高压电力转换应用。具体的应用场景包括开关模式电源、谐振模式电源、DC-DC转换器、功率因数校正电路、交流和直流电机驱动以及机器人和伺服控制。

    二、技术参数


    这些功率MOSFET的产品技术规格如下:
    - 最高击穿电压(VDSS):200V
    - 最大漏极电流(ID25):72A(TJ = 25°C)
    - 导通电阻(RDS(on)):≤ 20mΩ
    - 持续栅极电压(VGSS):±20V
    - 脉冲栅极电压(VGSM):±30V
    - 能量吸收能力(EAS):1.2J
    - 最大结温(TJ):-55°C ~ +150°C
    - 最大存储温度(Tstg):-55°C ~ +150°C
    - 最大引线温度(TL):300°C
    - 最大焊接温度(TSOLD):260°C(距离外壳1.6mm)

    三、产品特点和优势


    - 国际标准封装:便于集成和使用。
    - 低RDS(on)和QG:有效减少功耗和提高效率。
    - 雪崩耐受:确保可靠运行。
    - 低封装电感:减少开关损耗。
    - 高功率密度:紧凑设计节约空间。
    - 易于安装:降低安装难度。
    - 节省空间:适合空间有限的设计。

    四、应用案例和使用建议


    这些功率MOSFET常用于开关模式电源和DC-DC转换器,能够显著提高转换效率并降低发热。例如,在开关模式电源中,这些MOSFET可以高效处理高压转换任务。在实际应用中,建议在高温环境下进行详细的热仿真,以确保长期稳定运行。此外,对于高速切换应用,可以通过外部电阻调整栅极驱动,优化切换速度。

    五、兼容性和支持


    这些功率MOSFET支持多种封装形式(TO-263、TO-220和TO-3P),这使得它们可以方便地集成到不同的系统中。IXYS公司提供全面的技术支持和售后服务,包括产品文档、应用指南和技术支持热线,帮助客户快速解决问题。

    六、常见问题与解决方案


    - 问题1:高温下MOSFET性能下降?
    解决方案:通过外部散热片增加散热效果,确保结温在安全范围内。
    - 问题2:开关频率过高导致过热?
    解决方案:优化驱动电路设计,增加外部散热措施,减少发热。
    - 问题3:安装过程中损坏?
    解决方案:遵循正确的安装步骤和要求的力矩,避免过度施加压力。

    七、总结和推荐


    综上所述,IXFA72N20X3、IXFP72N20X3和IXFQ72N20X3功率MOSFET凭借其卓越的性能和广泛的应用领域,非常适合于高压电力转换应用。它们的低导通电阻、低栅极电荷和高可靠性使其成为市场上非常具有竞争力的选择。强烈推荐这些产品用于需要高效转换和严格热管理的应用场合。

IXFA72N20X3参数

参数
Vgs(th)-栅源极阈值电压 4.5V@1.5mA
栅极电荷 55nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 3.78nF@25V
配置 -
FET类型 1个N沟道
最大功率耗散 320W(Tc)
Rds(On)-漏源导通电阻 20mΩ@ 36A,10V
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 200V
Id-连续漏极电流 72A
通道数量 -
安装方式 贴片安装
零件状态 在售
包装方式 管装
