FUO50-16N

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 1.6KV 290A 20μA 50A 单 ISOPLUS-I4-PAC 通孔安装 19.91mm(长度)*5.03mm(宽度)
供应商型号: 2782970
供应商: 海外现货
标准整包数: 1

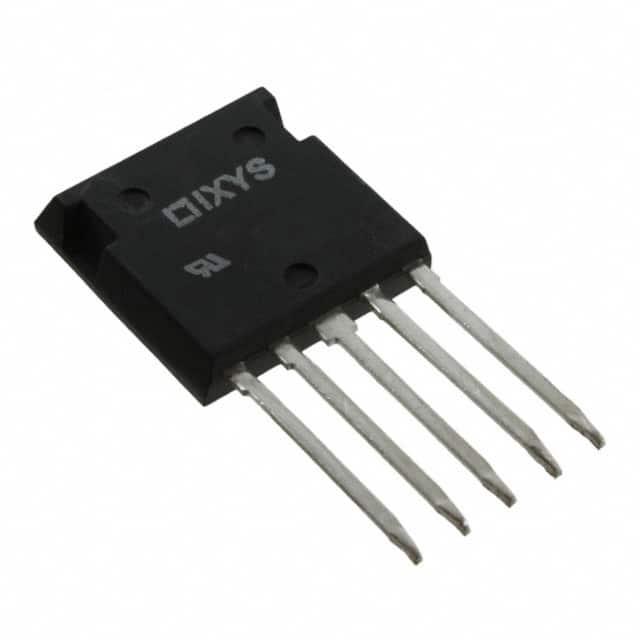

IXYS 整流二极管/整流桥 FUO50-16N

FUO50-16N概述

    # FUO50-16N 半导体整流桥技术手册

    1. 产品简介


    基本信息
    - 产品类型: 硅桥式整流器
    - 主要功能: 主要用于单相和三相桥式配置中的主整流,能够高效处理大电流。
    - 应用领域: 广泛应用于工业电源、UPS(不间断电源)、太阳能逆变器以及其他需要高可靠性整流解决方案的场合。
    特点与优势
    - DCB陶瓷背板: 改善了温度和功率循环性能。
    - 低正向电压降: 典型值为1.15V,保证了高效率。
    - 低漏电流: 有助于提高电路的稳定性。
    - 耐高压: 最大重复反向阻断电压为1600V。
    - RoHS合规: 符合环保要求。
    - 先进的热管理: 热阻较低,适合长时间稳定运行。

    2. 技术参数


    | 参数名称 | 标称值 | 最大值 |
    |
    | 反向电压(VR)| 1600V | 1600V |
    | 正向电压降(VF)| 1.15V | 1.75V |
    | 漏电流(IR)| 150μA | 150μA |
    | 额定电流(IF)| 50A | 50A |
    | 最大瞬态浪涌电流(IFSM)| 270A | 270A |
    | 整体功耗(Ptot)| 70W | 70W |
    | 热阻(Rth)| 1.159K/W | 1.159K/W |

    3. 产品特点和优势


    - 高效的能量转换: 低正向电压降和低漏电流使得该产品能够在各种电力转换应用中表现出色。
    - 高可靠性: 通过使用DCB陶瓷背板和先进的制造工艺,提高了产品的可靠性和使用寿命。
    - 易于安装: 针脚设计便于PCB安装,符合行业标准。

    4. 应用案例和使用建议


    应用案例
    - 单相和三相整流电路: 在单相和三相桥式配置中广泛使用,能够实现高效稳定的整流。
    - 工业电源系统: 在大型工业电源系统中,提供可靠的大电流整流功能。
    使用建议
    - 散热管理: 尽管热阻相对较低,但在高电流情况下仍需确保良好的散热措施。
    - 测试与验证: 使用前应进行充分的电气特性和环境适应性测试,确保在实际应用中的稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性: 该产品采用i4-Pac封装,符合行业标准,可与大多数标准PCB和电路板设计兼容。
    - 支持: 厂商提供了详尽的技术文档和应用指南,同时提供相关的技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 整流器过热 | 确保良好的散热措施,并根据需求选择合适的散热器。|
    | 功率超出额定值 | 请严格遵守最大电流和功耗限制,并考虑使用适当的降额操作。|
    | 输出电压不稳定 | 检查负载和电路设计是否正确,确保输入电压稳定。|

    7. 总结和推荐


    综合评估
    - 优点: 高效的能源转换能力、出色的可靠性和稳定性、便捷的安装和维护。
    - 不足: 在极端高温环境下可能需要额外的散热措施。
    推荐使用
    - 该产品适用于需要高可靠性、高效率整流解决方案的应用场合。尽管其价格可能高于普通整流器,但其卓越的性能和长期可靠性使其成为许多关键应用的理想选择。

FUO50-16N参数

参数
Vr-反向电压 1.6KV
反向恢复时间 -
正向浪涌电流 290A
配置
If - 正向电流 50A
Ir - 反向电流 20μA
长*宽*高 19.91mm(长度)*5.03mm(宽度)
通用封装 ISOPLUS-I4-PAC
安装方式 通孔安装
零件状态 在售
包装方式 管装

FUO50-16N厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

FUO50-16N数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS FUO50-16N FUO50-16N数据手册

FUO50-16N封装设计

查看详情并下载
Symbol
Footprint
3D Model
