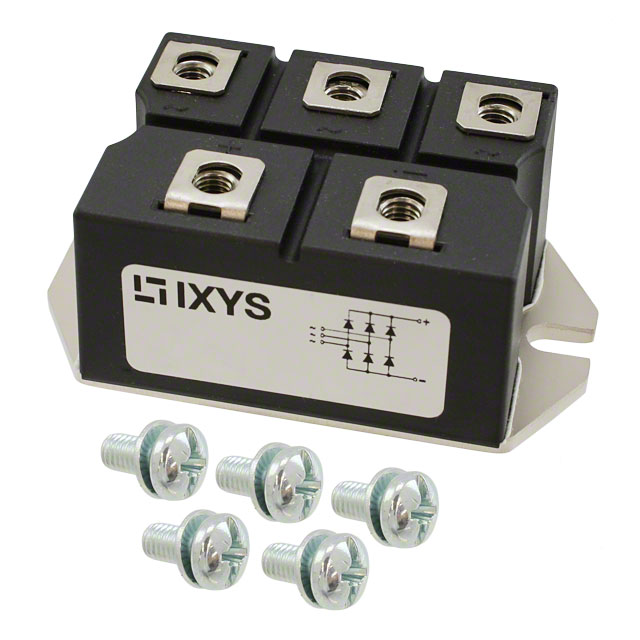

VBO72-16NO7

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: IXYS 单相整流桥模块, 72A峰值平均正向电流, 1600V峰值反向重复电压, 4引脚, PWS D封装, 面板
供应商型号: 192865
供应商: 海外现货
标准整包数: 1
IXYS 整流二极管/整流桥 VBO72-16NO7

VBO72-16NO7概述


    产品简介


    产品名称:VBO72-16NO7
    类型:整流桥
    主要功能:标准整流模块
    应用领域:
    - 直流电源设备的输入整流
    - 脉宽调制逆变器的输入整流
    - 电池直流电源供应
    - 直流电机的现场供电

    技术参数


    | 参数 | 描述 |

    | 型号 | VBO72-16NO7 |
    | 最大非重复反向阻断电压 | 1600 V |
    | 最大重复反向阻断电压 | 1600 V |
    | 最大正向电流 | 70 A |
    | 正向电压降 | 1.08 V (典型值),1.22 V (最大值) |
    | 散热电阻(结至壳) | 0.9 K/W |
    | 存储温度范围 | -40°C 至 125°C |
    | 重量 | 153 g |
    | 封装类型 | PWS-D |

    产品特点和优势


    - 陶瓷基板:采用具有高导热性的陶瓷基板,提高了温度和功率循环能力。
    - 改进的热循环性能:显著提高了在恶劣环境下的稳定性和可靠性。
    - 低功耗特性:非常低的正向电压降(1.08 V)和非常低的漏电流,使得能量损耗降到最低。
    - 易于安装:采用两个螺钉固定,便于安装。
    - 环保材料:RoHS合规,确保产品在生产过程中不会对环境造成污染。

    应用案例和使用建议


    应用案例
    - 直流电源设备:适用于需要高可靠性和高效能的直流电源系统。
    - 逆变器:用于脉宽调制逆变器的输入整流,提升整体系统的效率和稳定性。
    使用建议
    - 在设计电路时,确保散热设计合理,以避免过高的温度导致损坏。
    - 注意正向电流和电压降的变化,确保在工作温度范围内使用。

    兼容性和支持


    - 兼容性:此产品符合行业标准,可以与其他标准设备和组件无缝集成。
    - 技术支持:提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热不良导致温度过高 | 加强散热设计,增加散热片或冷却风扇。 |
    | 电流超出额定值导致损坏 | 检查电路设计,确保电流不超过额定值。 |
    | 工作温度超出规定范围 | 采取额外的温控措施,如增加散热装置。 |

    总结和推荐


    总体评价:
    VBO72-16NO7 整流桥在多个方面表现出色,具备良好的电气特性和可靠性,适用于多种工业应用。其独特的陶瓷基板和改进的热循环性能使其在市场上具有较高的竞争力。
    推荐意见:
    对于需要高性能和高可靠性的直流电源系统,我们强烈推荐使用 VBO72-16NO7 整流桥。它的低功耗特性、优良的散热设计和易于安装的特点使其成为市场上一个优秀的解决方案。

VBO72-16NO7参数

参数
Vr-反向电压 1.6KV
反向恢复时间 -
正向浪涌电流 810A
配置
If - 正向电流 72A
Ir - 反向电流 100μA
长*宽*高 72mm*42mm*30mm
通用封装 PWS-D
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

VBO72-16NO7厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

VBO72-16NO7数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS VBO72-16NO7 VBO72-16NO7数据手册

VBO72-16NO7封装设计

查看详情并下载
Symbol
Footprint
3D Model
