首页  >  产品百科  >  DSA120X200LB-TRR

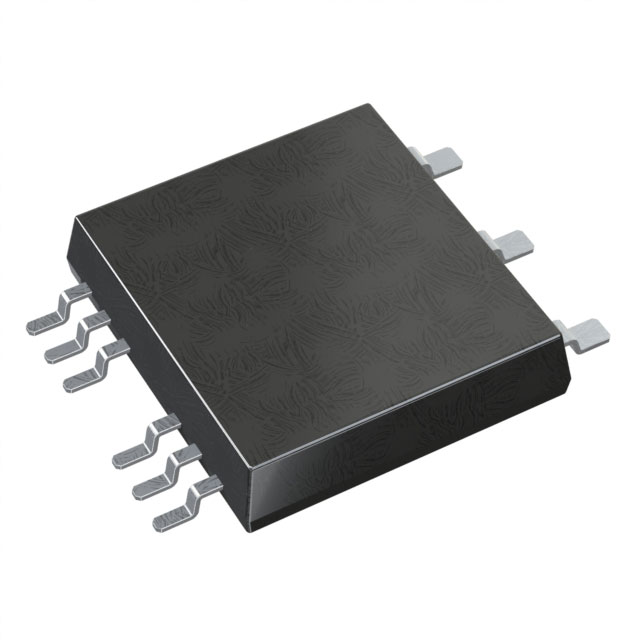

DSA120X200LB-TRR

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 200V 700A 1mA 65A 贴片安装
供应商型号: ZT-DSA120X200LB-TRR
供应商: 海外现货
标准整包数: 1
IXYS 整流二极管/整流桥 DSA120X200LB-TRR

DSA120X200LB-TRR概述

    高性能肖特基二极管DSA120X200LB技术手册解析

    一、产品简介


    DSA120X200LB是IXYS公司生产的一款高性能肖特基二极管。这款二极管主要用于开关电源(SMPS)中的整流器和低电压转换器中的续流二极管。其特点在于极低的正向电压降(VF)、非常低的开关损耗、高可靠性操作以及改进的热行为,适用于要求高效率和稳定性的电力电子应用。

    二、技术参数


    DSA120X200LB的主要技术参数如下:
    - 反向峰值电压(VRRM):200 V
    - 重复反向阻断电压(VRSM):200 V
    - 正向平均电流(IFAV):65 A
    - 最大正向电流(IFSM):700 A(10 ms,50 Hz,正弦波)
    - 正向电压降(VF):0.67 V @ 60 A,0.82 V @ 120 A,150°C
    - 热阻(RthJC):0.8 K/W
    - 总功率耗散(Ptot):185 W(TC=25°C)
    - 存储温度范围(Tstg):-55°C 至 150°C
    - 额定工作温度(TVJ):-55°C 至 175°C
    - 反向漏电流(IR):1 mA @ 25°C,125°C
    - 输入电流值(IRM):非常低
    - 隔离电压(VISOL):3000 V @ 1秒,2500 V @ 1分钟(50/60 Hz,RMS)
    - 包装类型(Package):SMPD

    三、产品特点和优势


    DSA120X200LB的主要优势包括:
    - 极低的正向电压降:0.67 V,有助于降低功耗。
    - 极低的开关损耗:适合高频开关应用。
    - 改进的热行为:具备更好的散热能力,提高整体可靠性。
    - 高可靠性电路操作:减少保护电路的需求。
    - 低噪声开关:提升系统稳定性。

    四、应用案例和使用建议


    该二极管广泛应用于开关电源(SMPS)和低电压转换器中的续流二极管。根据手册中的信息,其典型应用场景包括:
    - 在电源供应器中作为整流器。
    - 低电压转换器中的续流二极管。
    使用建议:
    1. 为了确保最佳性能,建议使用具有高效散热设计的PCB布局。
    2. 注意温度范围,特别是在高温环境下使用时,需要适当调整散热措施。
    3. 考虑到其低噪声特性,建议与低噪声元件搭配使用以进一步提升系统稳定性。

    五、兼容性和支持


    DSA120X200LB的包装类型为SMPD,兼容多种电路板设计。IXYS公司提供全面的技术支持,包括安装指南和故障排除帮助,用户可以联系IXYS获取进一步的支持信息。

    六、常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    1. 问题:二极管发热异常
    - 解决方法:检查PCB布局是否合理,确保散热片接触良好,并可能需要增加散热面积。
    2. 问题:正向电压降过高
    - 解决方法:确保温度在规定范围内,并检查是否有可能影响二极管性能的因素,如焊接不良等。
    3. 问题:反向漏电流过大
    - 解决方法:检查是否有电压超过规定值的情况发生,确认是否需要更换新的二极管。

    七、总结和推荐


    DSA120X200LB凭借其出色的性能和广泛的应用场景,在开关电源和低电压转换器中表现出色。它具备极低的正向电压降和低开关损耗,特别适合对效率和热管理有严格要求的应用。我们强烈推荐该产品用于上述应用场景,同时建议用户根据具体应用需求进行详细的设计验证和测试。

DSA120X200LB-TRR参数

参数
配置 -
If - 正向电流 65A
Ir - 反向电流 1mA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 700A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DSA120X200LB-TRR厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

DSA120X200LB-TRR数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS DSA120X200LB-TRR DSA120X200LB-TRR数据手册

DSA120X200LB-TRR封装设计

查看详情并下载
Symbol
Footprint
3D Model
