DSEP8-12A

产品分类: 整流二极管/整流桥
厂牌: IXYS

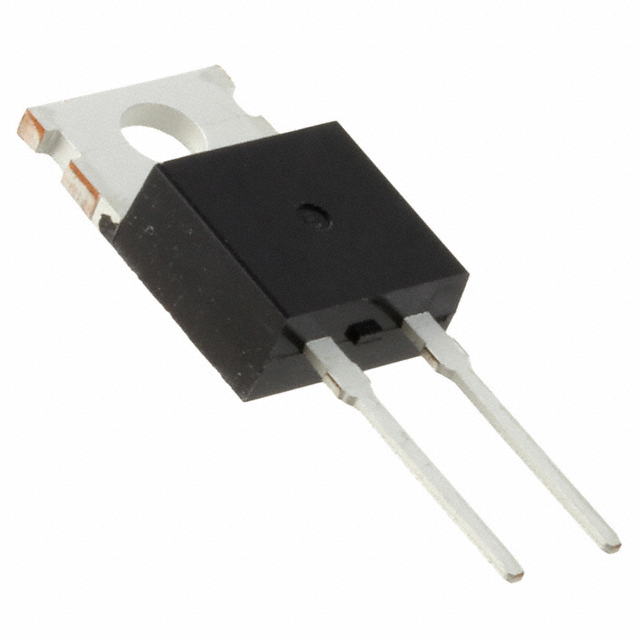

产品描述: 艾赛斯 单路开关二极管, 通孔安装, TO-220AC封装
供应商型号: DSEP8-12A
供应商: 国内现货
标准整包数: 1000
IXYS 整流二极管/整流桥 DSEP8-12A

DSEP8-12A概述


    产品简介


    DSEP8-12A 高性能快速恢复二极管 是一款由IXYS公司生产的单个高性能快恢复二极管(Fast Recovery Diode)。它具有低损耗和软恢复特性,适用于高频率开关设备的反并联二极管、防饱和二极管、钳位二极管、自由轮转二极管等应用场景。广泛应用于开关电源(SMPS)、不间断电源(UPS)等领域。

    技术参数


    - 额定电压 (VR):1200V
    - 最大重复反向击穿电压 (VRRM):1200V
    - 最大非重复反向击穿电压 (VRSM):1200V
    - 最大峰值反向电流 (IRM):40A
    - 最大峰值前向电压 (VFR):2.94V
    - 前向电流 (IF):8A
    - 前向电压降 (VF):2.94V
    - 峰值前向电压 (VF0):1.20V
    - 总功耗 (Ptot):60W
    - 热阻 (RthJC):1.2 K/W
    - 斜率电阻 (R0):54mΩ
    - 反向恢复时间 (trr):40ns
    - 电容 (CJ):3pF
    - 温度范围 (T):-55°C 至 175°C

    产品特点和优势


    - Planar passivated芯片:提高耐久性和稳定性
    - 低漏电流:提高可靠性
    - 短恢复时间:降低功率损耗
    - 改进的热行为:延长使用寿命
    - 低IRM值:减少在高频开关过程中的损耗
    - 软恢复特性:减少电磁干扰(EMI)和射频干扰(RFI)
    - 反向恢复电流减小:降低开关损耗
    - 抗饱和二极管功能:确保稳定的工作状态

    应用案例和使用建议


    应用案例:
    - 在不间断电源(UPS)系统中作为反并联二极管,用于保护主电路免受电压尖峰的影响。
    - 在开关电源(SMPS)中用作自由轮转二极管,减少开关过程中的瞬态电压和电流。
    使用建议:
    - 在安装时要保证足够的散热条件,以确保二极管的正常工作温度保持在安全范围内。
    - 连接电路时,注意正负极的正确连接,避免错误接线导致器件损坏。
    - 在需要大电流的应用场景中,可以考虑并联多个二极管以满足电流需求。

    兼容性和支持


    - 兼容性:DSEP8-12A 的外形尺寸符合TO-220标准,可直接替换同规格的其他二极管。
    - 支持和维护:IXYS提供详细的技术文档和客户支持,包括在线论坛和客户服务热线,帮助用户解决问题。

    常见问题与解决方案


    1. 问题:反向恢复电流过高,导致器件过热。
    - 解决方案:检查电路设计,确保适当的电流限流措施,如使用钳位电路。
    2. 问题:前向电压降过高,影响效率。
    - 解决方案:重新评估电路负载,选择合适的工作点以降低电压降。
    3. 问题:热稳定性不佳,温度过高。
    - 解决方案:增加散热片或使用散热风扇,提高散热效率。

    总结和推荐


    DSEP8-12A 是一款性能优异的高性能快速恢复二极管,具有低损耗、高效率和软恢复特性。其在高频开关设备中的应用非常广泛,尤其是在需要高可靠性和低损耗的应用场景中表现出色。我们强烈推荐使用此产品,特别是对于那些对效率和可靠性有较高要求的设计。

DSEP8-12A参数

参数
配置 独立式
If - 正向电流 10A
Ir - 反向电流 60μA
Vr-反向电压 1.2KV
反向恢复时间 40ns
正向浪涌电流 40A
长*宽*高 10.66mm*4.82mm*9.15mm
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

DSEP8-12A厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

DSEP8-12A数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS DSEP8-12A DSEP8-12A数据手册

DSEP8-12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.9803
2000+ ¥ 3.8419
3000+ ¥ 3.7727
库存: 19450
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3980.3
