首页  >  产品百科  >  IXXR100N60B3H1

IXXR100N60B3H1

产品分类: IGBT单管
厂牌: IXYS
产品描述: 400W 1.5V 600V 145A ISOPLUS-247-3 通孔安装 16.13mm*5.21mm*21.34mm
供应商型号: IXXR100N60B3H1
供应商: 国内现货
标准整包数: 450

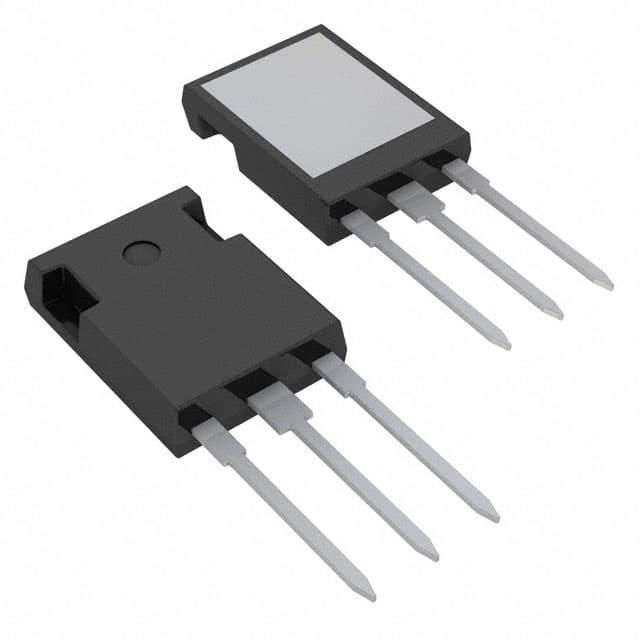

IXYS IGBT单管 IXXR100N60B3H1

IXXR100N60B3H1概述

    XPTTM 600V IGBT GenX3TM w/ Diode IXXR100N60B3H1 技术概述

    1. 产品简介


    XPTTM 600V IGBT GenX3TM 是一款专为高频开关设计的绝缘栅双极型晶体管(IGBT),具有卓越的性能和可靠性。其核心特性在于其高功率密度和低门驱动要求,适用于多种工业和电力电子应用。该型号特别适用于10-30kHz频率范围内的切换操作,如电源逆变器、不间断电源系统(UPS)、电机驱动装置、开关模式电源(SMPS)以及电池充电器等。

    2. 技术参数


    以下为该产品的关键技术参数:
    - 最高额定电压 (VCES):600V
    - 最大电流 (IC):
    - 25°C时:145A
    - 110°C时:68A
    - 90°C时:54A
    - 最大电流(瞬态) (ICM):440A
    - 最大电流(平均) (IA):50A
    - 饱和电压 (VCE(sat)):典型值 1.80V(TJ = 150°C时)
    - 门电容 (Cies):4860pF
    - 寄生电感 (Cres):83pF
    - 短路耐受能力 (SSOA):ICM = 200A(VGE = 15V, TVJ = 150°C, RG = 2Ω)
    - 反向二极管特性:正向压降 (VF) 最大值为2.5V(IF = 60A,VGE = 0V)

    3. 产品特点和优势


    XPTTM 600V IGBT GenX3TM 具有以下显著特点和优势:
    - 硅芯片直接铜键合基板:提高了散热效率和长期可靠性。
    - 电气隔离安装表面:减少外部干扰和电磁辐射。
    - 高电气隔离电压:提供2500V~的电气隔离。
    - 优化的开关特性:针对10-30kHz的开关频率进行了优化。
    - 方形RBSOA:增强了抗冲击能力。
    - 雪崩击穿耐受能力:保证了高可靠性。
    - 快速反并联二极管:提高了整体效率。
    - 高电流承载能力:提供了稳定的高性能。

    4. 应用案例和使用建议


    XPTTM 600V IGBT GenX3TM 广泛应用于各种电力电子系统中。例如,在电源逆变器中,它能够提高转换效率;在UPS系统中,它可以确保系统在负载变化时稳定运行;在电机驱动装置中,它能提供精确的控制和响应速度。根据其特性,建议在设计系统时注意以下几点:
    - 选择合适的门电阻以优化开关时间和能量损失。
    - 确保适当的散热管理,特别是在高温环境中。

    5. 兼容性和支持


    该产品具有良好的兼容性,可以与其他常见的电力电子元器件和设备配合使用。制造商提供全面的技术支持和维护服务,包括详尽的技术文档、用户指南以及专业的技术支持团队。

    6. 常见问题与解决方案


    根据技术手册,常见的问题及其解决方法如下:
    - 问题:过高的饱和电压导致效率降低。
    - 解决方案:增加门电阻,调整电路布局,确保良好的散热。
    - 问题:门驱动不稳定。
    - 解决方案:检查电源电压和门驱动电路,确认没有噪声干扰。

    7. 总结和推荐


    XPTTM 600V IGBT GenX3TM 是一款性能优异且高度可靠的IGBT,非常适合用于高频开关应用。其高功率密度和低门驱动需求使其在多种电力电子系统中表现出色。建议在需要高性能、高可靠性的应用场合中使用。
    通过上述分析,XPTTM 600V IGBT GenX3TM 的推荐等级非常高,尤其适合那些对性能和可靠性有严格要求的应用。

IXXR100N60B3H1参数

参数
最大功率耗散 400W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.5V
配置 -
集电极电流 145A
长*宽*高 16.13mm*5.21mm*21.34mm
通用封装 ISOPLUS-247-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXXR100N60B3H1厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXXR100N60B3H1数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXXR100N60B3H1 IXXR100N60B3H1数据手册

IXXR100N60B3H1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ ¥ 187.1467
900+ ¥ 180.6373
1350+ ¥ 177.3826
库存: 1830
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 84216.01
