DPG30I400HA

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 400V 360A 45ns 1μA 30A 独立式 TO-247 通孔安装 16.24mm*5.3mm*21.45mm
供应商型号: DPG30I400HA
供应商: 国内现货
标准整包数: 450

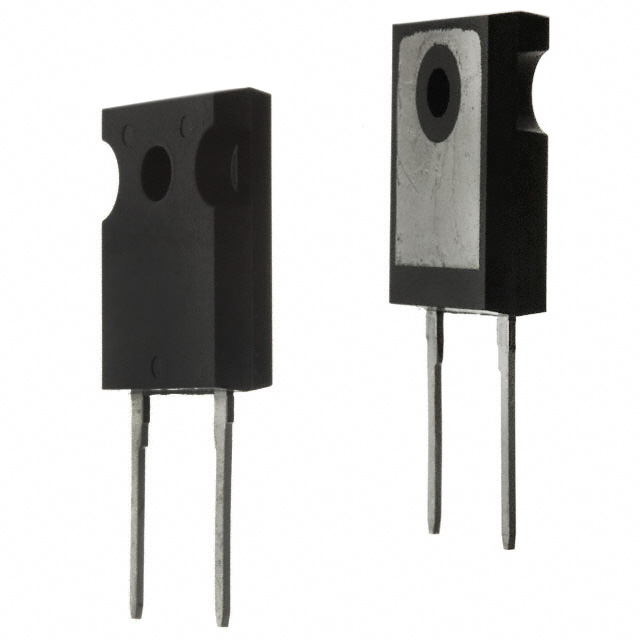

IXYS 整流二极管/整流桥 DPG30I400HA

DPG30I400HA概述

    # DPG30I400HA 高性能快恢复二极管技术手册

    产品简介


    基本信息
    型号: DPG30I400HA
    产品类型: 快恢复二极管(Fast Diode)
    主要功能: 低损耗、软恢复特性
    应用领域: 高频开关设备、不间断电源(UPS)、电源适配器等场合中的反并联二极管、防饱和二极管、缓冲二极管、续流二极管、开关模式电源(SMPS)中的整流器等。
    包装和标识
    - 封装类型: TO-247
    - 封装特点: 工业标准外形,符合RoHS标准,环氧树脂达到UL 94V-0阻燃等级

    技术参数


    - 最大非重复反向阻断电压(VRSM): 400 V
    - 最大反复反向阻断电压(VRRM): 400 V
    - 最大浪涌电流(IFSM): 360 A (t = 10 ms)
    - 平均正向电流(FAV): 45 A
    - 正向电压降(VF): 1.41 V (IF = 30 A)
    - 最大结温(TVJ): 175°C
    - 工作温度范围(TSTG): -55°C 至 150°C
    - 动态参数:
    - 反向恢复时间(trr):45 ns
    - 最大反向恢复电流(IRM):8.5 A
    - 门极控制的瞬态热阻(ZthJC):0.3 K/W

    产品特点和优势


    - 低漏电流和非常短的恢复时间:显著降低功耗,提高开关效率。
    - 非常低的Irm值和软恢复行为:减少EMI/RFI干扰,提高系统可靠性。
    - 高可靠性:额定雪崩电压,确保稳定操作。
    - 低Irm值:减少功耗,减小开启损耗。
    - 兼容行业标准:TO-247 封装符合工业标准。

    应用案例和使用建议


    应用场景
    该二极管适用于高频开关设备、不间断电源(UPS)、电源适配器等场合中的反并联二极管、防饱和二极管、缓冲二极管、续流二极管、开关模式电源(SMPS)中的整流器等。
    使用建议
    1. 热管理:在高功率应用中,应特别注意散热措施,避免因过热而损坏。
    2. 选择合适的电压和电流等级:根据具体应用需求,合理选择二极管的电压和电流等级。
    3. 电路设计:考虑到低Irm特性,可以减少其他保护元件的需求,简化电路设计。

    兼容性和支持


    兼容性
    - 与大多数高频开关设备和电源适配器等产品兼容。
    厂商支持
    - 产品由Littelfuse提供,可根据需要进行技术支持和维护。

    常见问题与解决方案


    1. 问题: 过高的结温导致性能下降
    - 解决方案: 确保良好的散热措施,如安装散热片或采用散热风扇。
    2. 问题: 反向恢复电流过高
    - 解决方案: 优化电路设计,减少反向恢复电流的影响,例如使用合适的缓冲电路。
    3. 问题: 功耗高
    - 解决方案: 检查电路设计,确保低Irm特性得到充分利用,减少功耗。

    总结和推荐


    综合评估
    DPG30I400HA 高性能快恢复二极管具有低损耗、软恢复特性,能够在高频率和高功率应用中表现出色。其独特的技术参数和优异的性能使其成为各类电源适配器、UPS、开关电源等场合的理想选择。
    推荐结论
    强烈推荐在高频开关设备和电源适配器等应用中使用 DPG30I400HA 高性能快恢复二极管。该产品在保证可靠性的前提下,能够有效提升系统整体性能。

DPG30I400HA参数

参数
正向浪涌电流 360A
配置 独立式
If - 正向电流 30A
Ir - 反向电流 1μA
Vr-反向电压 400V
反向恢复时间 45ns
长*宽*高 16.24mm*5.3mm*21.45mm
通用封装 TO-247
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

DPG30I400HA厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

DPG30I400HA数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS DPG30I400HA DPG30I400HA数据手册

DPG30I400HA封装设计

查看详情并下载
Symbol
Footprint
3D Model
