VHF28-08IO5

产品分类: 晶闸管/可控硅
厂牌: IXYS
产品描述: 65mA 28A 300A,330A 800V 5mA 1V FO-F-A 底座安装
供应商型号: VHF28-08IO5-ND
供应商:
标准整包数: 1

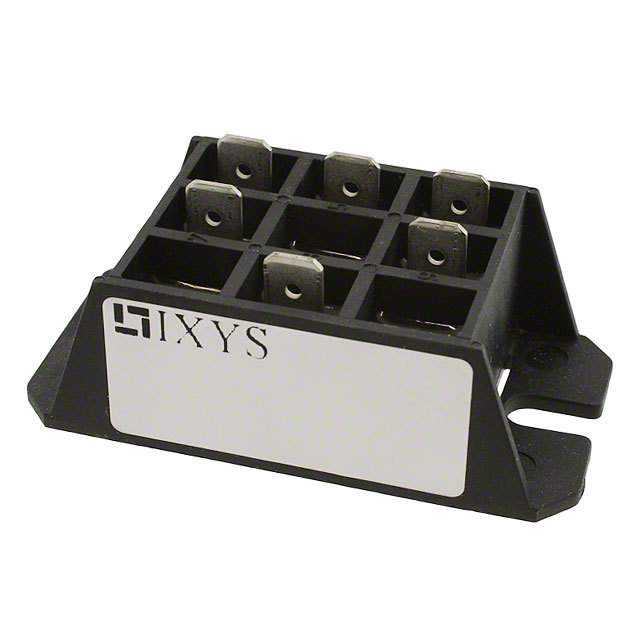

IXYS 晶闸管/可控硅 VHF28-08IO5

VHF28-08IO5概述

    电子元器件产品技术手册

    产品简介


    本文介绍了IXYS公司生产的VHF 28型单相半控整流桥带续流二极管模块。该模块主要适用于直流电源设备及直流电机控制领域。它具有优异的电气特性和热稳定性,适合于各种高功率需求的应用场景。

    技术参数


    - 最大额定值:
    - 额定电流:IdAV = 28 A(模块),IdAVM = 32 A(模块)
    - 反向峰值电压:VRRM = 800-1600 V
    - 反向非重复电压:VR = 0 V,I2s = 440 A(50 Hz),I2s = 455 A(60 Hz)
    - 门极触发电压:VGT = 1.0 V(TVJ = 25°C),VGT = 1.2 V(TVJ = -40°C)
    - 绝缘耐压:VISOL = 3000 Vrms(1分钟),ISOL = 3600 Vrms(1秒)
    - 其他规格:
    - 高温重复性电压变化率:(dv/dt)cr = 1000 V/μs
    - 最大温度范围:TVJ = -40...+125 °C,Tstg = -40...+125 °C
    - 最大瞬态热阻抗:RthJC = 1.4 K/W(每晶闸管),RthJK = 2.0 K/W(每晶闸管)
    - 空间分布距离:dS = 12.6 mm,dA = 6.3 mm

    产品特点和优势


    1. 陶瓷基板DCB封装:提供卓越的散热性能和电气隔离。
    2. 平面钝化芯片:确保长期稳定性和可靠性。
    3. 1/4"快速连接端子:方便安装和布线。
    4. 易于安装:只需两个螺丝即可固定。
    5. 节省空间和重量:适合紧凑设计。
    6. 改进的温度和功率循环性能:延长使用寿命。

    应用案例和使用建议


    VHF 28模块常用于直流电源供应系统和直流电机控制系统中。例如,在太阳能逆变器中,该模块可以有效地处理高频和高功率的需求。
    使用建议:
    - 在安装时确保散热良好,以维持较低的工作温度。
    - 使用适当的保护电路来避免过电压和过电流。
    - 定期检查并维护连接部分,以防止接触不良。

    兼容性和支持


    该模块具有良好的兼容性,可以与其他标准电气设备配合使用。IXYS公司提供了详尽的技术文档和支持服务,包括安装指南、维护手册和故障排查指南。

    常见问题与解决方案


    1. 问题:模块过热
    - 解决方案:增加散热片或使用更好的冷却方法。
    2. 问题:门极触发不可靠
    - 解决方案:检查门极引脚连接是否稳固,确保门极电压和电流满足要求。
    3. 问题:绝缘耐压不足
    - 解决方案:确认安装过程中的接地情况,并进行定期检测。

    总结和推荐


    VHF 28型模块凭借其优良的电气特性和稳定的性能,成为高功率应用的理想选择。它不仅具备易安装、高可靠性的特点,而且通过改进的温度和功率循环性能显著延长了使用寿命。因此,我们强烈推荐该产品用于各种高要求的电力转换应用场合。

VHF28-08IO5参数

参数
断态电压 800V
断态最大重复峰值漏电流 5mA
平均通态电流 28A
SCR类型 -
通态非重复峰值电流 300A,330A
最大栅极峰值反向电压 -
开启状态电压 -
RMS通态电流 -
最大栅极触发电流 65mA
最大栅极触发电压 1V
通用封装 FO-F-A
安装方式 底座安装
零件状态 在售
包装方式 散装

VHF28-08IO5厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

VHF28-08IO5数据手册

厂牌 PDF简要描述 下载
IXYS 晶闸管/可控硅 IXYS VHF28-08IO5 VHF28-08IO5数据手册

VHF28-08IO5封装设计

查看详情并下载
Symbol
Footprint
3D Model
