VGO36-16IO7

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 350A 300μA 36A 贴片安装,通孔安装 47mm*30.3mm*9mm
供应商型号: VGO36-16IO7
供应商: 国内现货
标准整包数: 25

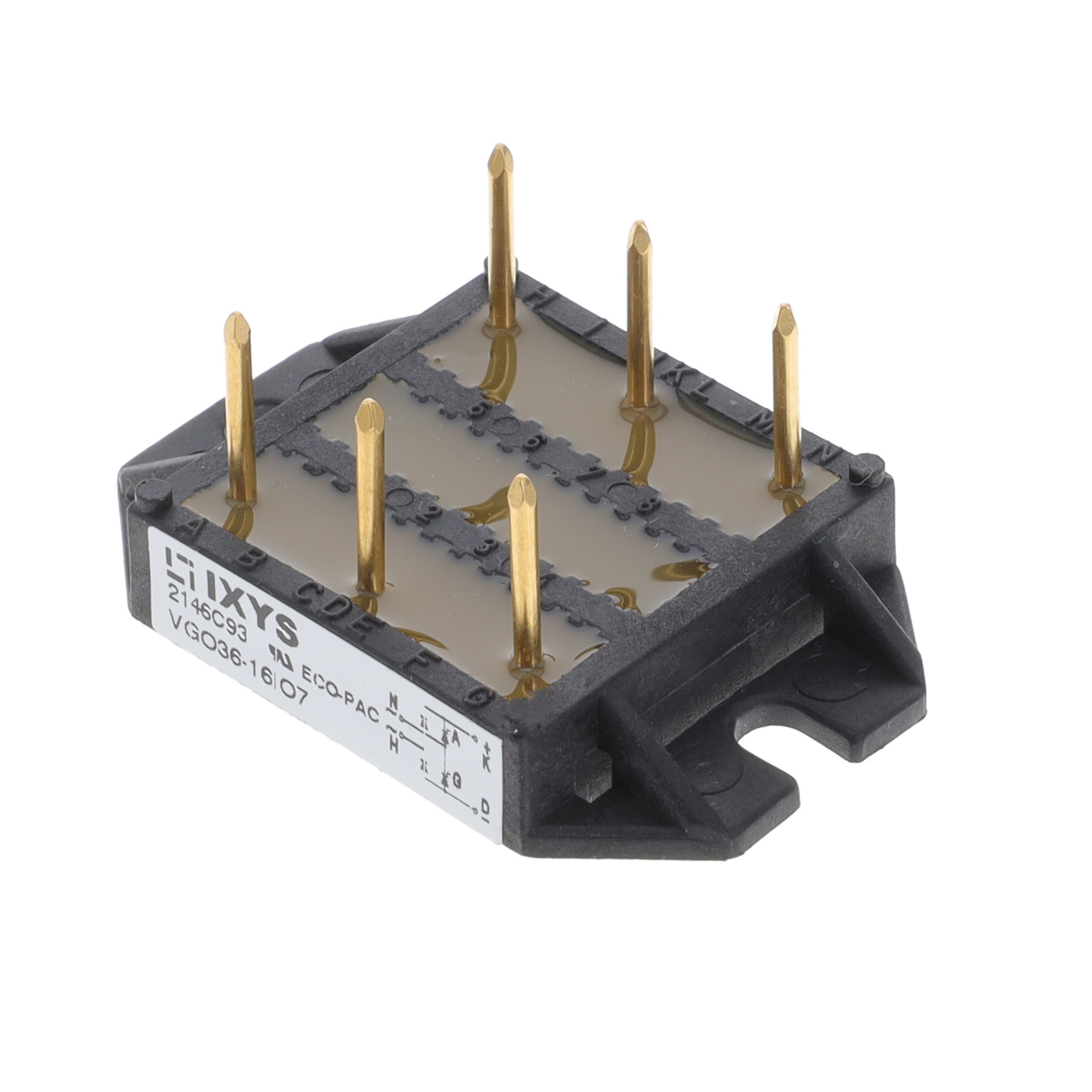

IXYS 整流二极管/整流桥 VGO36-16IO7

VGO36-16IO7概述


    产品简介


    产品类型: VGO 36-16io7单相整流桥模块
    主要功能: VGO 36-16io7 是一款具有高隔离电压(3000V)的单相整流桥模块,适用于各种高压直流电源设备。它采用陶瓷基板(DCB),确保了良好的热稳定性和散热性能。此外,该模块采用平面保护芯片,进一步增强了产品的可靠性。
    应用领域:
    - 直流电源设备的供电模块
    - 脉宽调制逆变器的输入整流器
    - 高效电池直流电源供应
    - 直流电机的电源供应

    技术参数


    | 参数 | 值 |

    | 最大正向电流 | 36 A (TH = 85°C) |
    | 最大反向重复峰值电压 | 1600 V |
    | 反向非重复峰值电流 | 320 A (TVJ = 45°C, t = 10 ms) |
    | 最大浪涌电流 | 390 A2s (TVJ = 45°C) |
    | 结温范围 | -40°C 到 +125°C |
    | 存储温度范围 | -40°C 到 +125°C |
    | 隔离电压 | 50/60 Hz, RMS t = 1 min: 2500 V~;
    ISOL ≤ 1 mA t = 1 s: 3000 V~ |

    产品特点和优势


    产品特点:
    - 陶瓷基板封装,提供优良的热管理和隔离能力。
    - 低正向电压降(VF ≤ 1.45 V @ 25°C),保证了高效能。
    - 高耐压等级(VRRM = 1600 V),适合高压应用。
    - 适用于广泛的电流和温度范围。
    - 额外设计了易安装接口,便于设备集成。
    - 具备优异的热循环能力和机械强度,提升了使用寿命。
    产品优势:
    - 体积小,重量轻(约18克),节省空间和重量。
    - 易于通过两个螺丝进行安装。
    - 改善了温度和功率循环能力,提升系统稳定性。
    - 快速恢复时间(< 2 μs @ TVJ = 25°C),适用于高频开关应用。

    应用案例和使用建议


    应用场景:
    - 在太阳能逆变器中,该模块作为输入整流器使用,以将交流电转换为直流电。
    - 在电信电源系统中,该模块用于电源转换和稳压。
    - 在电机驱动器中,该模块可以作为整流和隔离组件,确保电力的有效传输。
    使用建议:
    - 确保电路中的瞬态过压不会超过最大额定值,以防止损坏。
    - 在高温环境下使用时,应注意散热管理,确保模块保持在安全工作温度范围内。
    - 安装时需注意安装力矩,建议使用扭力扳手安装,以确保可靠连接。

    兼容性和支持


    该模块与其他电子元件的兼容性良好,可直接替代同规格其他品牌的产品。制造商提供全面的技术支持和保修服务,确保用户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块安装后出现漏电流 | 检查安装螺钉是否拧紧,确保没有松动。 |
    | 模块在高电流下过热 | 检查散热片是否正确安装并清洁,以确保有效散热。 |
    | 电压不稳定,导致设备故障 | 确认电路中的电源稳定器正常工作,检查输入电源是否有异常波动。|

    总结和推荐


    总体评价:
    VGO 36-16io7 单相整流桥模块凭借其高隔离电压、低正向电压降和易于安装的优势,非常适合用于高压直流电源设备和其他需要高压隔离的应用场合。它的紧凑设计、良好的热性能和高效的功率处理能力使其成为市场上高性能的整流器模块之一。
    推荐意见:
    基于上述分析,强烈推荐VGO 36-16io7作为高压直流电源设备的理想选择。其卓越的性能和可靠性将在多种应用中表现出色,值得用户信赖。

VGO36-16IO7参数

参数
反向恢复时间 -
正向浪涌电流 350A
配置 -
If - 正向电流 36A
Ir - 反向电流 300μA
Vr-反向电压 -
长*宽*高 47mm*30.3mm*9mm
安装方式 贴片安装,通孔安装
包装方式 盒装,散装

VGO36-16IO7厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

VGO36-16IO7数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS VGO36-16IO7 VGO36-16IO7数据手册

VGO36-16IO7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 109.1379
50+ ¥ 105.3418
75+ ¥ 103.4437
库存: 300
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2728.44
