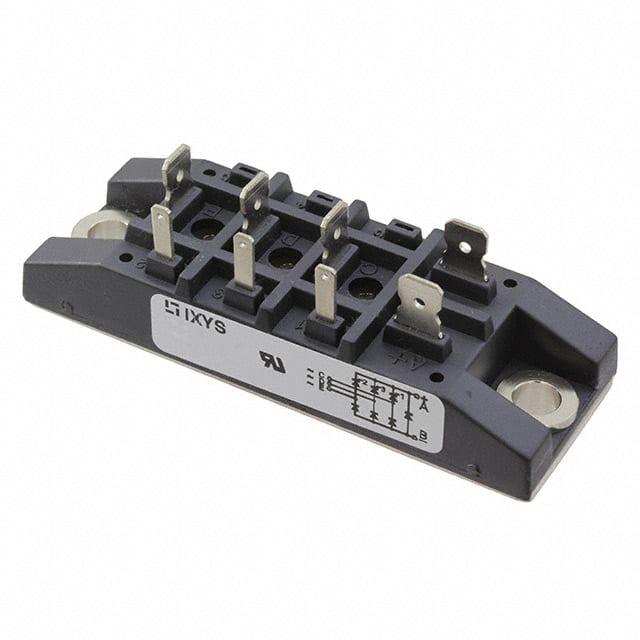

VVZF70-16IO7

产品分类: 晶闸管/可控硅
厂牌: IXYS
产品描述: 100mA 70A 550A,600A 1.6KV 5mA 1.5V FO-T-A 底座安装
供应商型号: ZT-VVZF70-16IO7
供应商: 海外现货
标准整包数: 1
IXYS 晶闸管/可控硅 VVZF70-16IO7

VVZF70-16IO7概述

    电子元器件产品技术手册解析
    本文将详细解读一款名为 VVZF 70-16io7 的三相整流桥模块的技术手册,并为您提供全面的产品信息和应用建议。

    1. 产品简介


    产品类型: VVZF 70-16io7 是一款三相整流桥模块。
    主要功能: 用于直流电源设备的供电、脉宽调制逆变器的输入整流、电池直流电源供应以及直流电机的现场电源供应。
    应用领域: 主要应用于工业自动化、电力系统等领域。

    2. 技术参数


    - 最大额定电流: IdAV = 70 A
    - 反向峰值电压: VRRM = 1600 V
    - 隔离电压: 3000 V
    - 瞬时电流: IFSM = 550 A (50 Hz),ITSM = 600 A (60 Hz)
    - 重复最大功耗: PGM = 10 W (tp = 30 µs),PGAVM = 0.5 W
    - 最大结温: TVJ = 125°C
    - 存储温度范围: Tstg = -40...+125°C
    - 绝缘电压: VISOL = 2500 V (50/60 Hz)

    3. 产品特点和优势


    - 集成铜基板: 提高散热效率,减少热阻。
    - 平面化晶片: 使用了钝化技术,提高了可靠性。
    - 低正向电压降: 降低了功耗,提高能效。
    - 快速安装: 配备四分之一英寸快接端子,便于快速连接。
    - 易于安装: 只需两个螺丝即可固定。
    - 空间和重量节省: 小巧轻便的设计。
    - 出色的温度和功率循环能力: 增强了产品在严苛环境下的稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 直流电源设备: 如不间断电源(UPS)系统。
    - PWM逆变器输入整流: 如太阳能逆变器和风力发电机逆变器。
    - 电池直流电源供应: 如电动汽车充电站。
    - 直流电机现场电源供应: 如工厂生产线上的电动机控制。
    使用建议:
    - 在设计电路时,考虑到瞬态电流的处理,建议使用额外的保护措施,如浪涌抑制器。
    - 确保良好的散热设计,特别是在高电流运行环境下,以避免过热导致的损坏。
    - 定期检查并清洁散热器,确保散热系统的有效性。

    5. 兼容性和支持


    兼容性:
    - 与其他标准的DC-DC转换器、逆变器等设备兼容。
    - 快速安装端子方便与其他电子元件连接。
    支持:
    - 提供详细的用户手册和技术支持文档。
    - 厂商提供售后服务,包括更换损坏部件和维修服务。

    6. 常见问题与解决方案


    - 问题1: 过热问题
    - 解决方法: 确保良好的散热设计,增加散热片或风扇辅助散热。
    - 问题2: 瞬态电流冲击
    - 解决方法: 使用浪涌抑制器或其他保护装置,以减轻瞬态电流的影响。
    - 问题3: 接线松动
    - 解决方法: 定期检查和紧固所有连接点,确保连接可靠。

    7. 总结和推荐


    综合评估:
    - 优点: 高性能、耐用、易于安装和维护。
    - 缺点: 价格可能相对较高,但与其高性能和可靠性相比,性价比很高。
    推荐:
    VVZF 70-16io7 是一款高效、可靠的三相整流桥模块,适用于各种工业自动化和电力系统应用。其优良的散热性能和稳定的电气特性使其成为高端电源设备的理想选择。对于需要高性能和高可靠性的应用场合,强烈推荐使用此产品。

VVZF70-16IO7参数

参数
通态非重复峰值电流 550A,600A
开启状态电压 -
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 5mA
SCR类型 -
最大栅极触发电压 1.5V
平均通态电流 70A
断态电压 1.6KV
最大栅极触发电流 100mA
RMS通态电流 -
通用封装 FO-T-A
安装方式 底座安装
零件状态 停产
包装方式 盒装,散装

VVZF70-16IO7厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

VVZF70-16IO7数据手册

厂牌 PDF简要描述 下载
IXYS 晶闸管/可控硅 IXYS VVZF70-16IO7 VVZF70-16IO7数据手册

VVZF70-16IO7封装设计

查看详情并下载
Symbol
Footprint
3D Model
