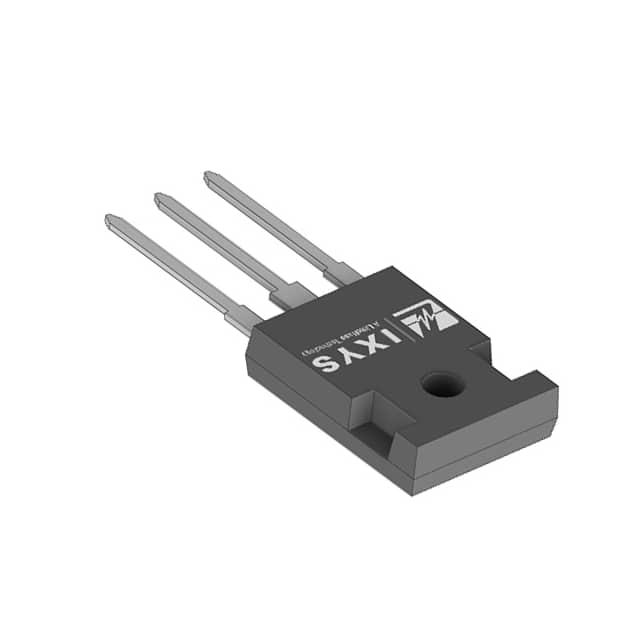

IXFH36N60X3

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: 446W(Tc) 5V@2.5mA 29nC@ 10 V 1个N沟道 600V 90mΩ@ 18A,10V 2.03nF@25V TO-247 通孔安装
供应商型号: IXFH36N60X3
供应商: 国内现货
标准整包数: 300
IXYS 场效应管(MOSFET) IXFH36N60X3

IXFH36N60X3概述


    产品简介


    IXFH36N60X3 是一款由 Littelfuse 公司生产的高性能功率 MOSFET(场效应晶体管)。作为一款 N 沟道增强型器件,它具备国际标准封装,广泛应用于开关电源、谐振模式电源、DC-DC 转换器、功率因数校正电路、交流和直流电机驱动等领域。该器件特别适合于机器人和伺服控制系统的应用,提供高功率密度、易于安装和节省空间等显著优势。

    技术参数


    - 基本参数
    - 最大耐压(VDSS):600V
    - 标准电流(ID25):36A
    - 最小导通电阻(RDS(on)):≤ 90mΩ
    - 额定栅极脉冲电流(IDM):48A
    - 关键电气特性
    - 栅源开启电压(VGS(th)):3.5 ~ 5.0V
    - 极限连续栅极电压(VGSS):±20V
    - 极限瞬态栅极电压(VGSM):±30V
    - 最大栅极漏电(IGSS):±100nA
    - 工作环境
    - 工作结温(TJ)范围:-55°C 至 +150°C
    - 储存温度(Tstg)范围:-55°C 至 +150°C
    - 引线最大焊接温度(TL):300°C

    产品特点和优势


    - 高功率密度:提供紧凑的设计,便于在有限的空间内实现高效能。
    - 易于安装:通过 X3 类封装设计,确保安装简便且可靠。
    - 节省空间:在紧凑的设计中提供高效的电力转换能力。

    应用案例和使用建议


    IXFH36N60X3 在多种应用中均有出色表现,如开关电源和直流电机驱动。在设计时,需注意散热管理以保证最佳性能。例如,在高电流环境下运行时,可以通过增加散热片或风扇来提升散热效率。此外,在选择合适的栅极驱动电阻时,需要考虑降低开关损耗,提高整体效率。

    兼容性和支持


    该器件采用 TO-247 封装,与同类标准封装兼容,适用于广泛的电路板设计。Littelfuse 提供全面的技术支持,包括详细的规格书和应用指南,帮助用户优化器件的应用性能。

    常见问题与解决方案


    1. 问题:如何确定最佳的栅极驱动电阻?
    - 解答:参考技术手册中的数据,通常选择较低阻值的栅极电阻(如 10Ω)以降低开关损耗。也可以根据具体应用场景进行仿真和测试,选择最合适的阻值。
    2. 问题:如何处理器件过热情况?
    - 解答:首先检查散热系统是否正常工作,确保良好的空气流通和适当的散热措施。若仍存在问题,可能需要减少负载或调整工作频率以降低热应力。

    总结和推荐


    IXFH36N60X3 作为一款高性能功率 MOSFET,具备高功率密度、易安装和节省空间等显著优势。在多种应用场景中表现出色,尤其适合于开关电源和直流电机驱动。其详细的技术规格和丰富的支持文档为用户提供了可靠的保障。综上所述,强烈推荐在高要求的应用环境中使用该产品。

IXFH36N60X3参数

参数
Id-连续漏极电流 -
Ciss-不同 Vds 时的输入最大电容 2.03nF@25V
Vds-漏源极击穿电压 600V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 90mΩ@ 18A,10V
Vgs-栅源极电压 -
最大功率耗散 446W(Tc)
通道数量 -
配置 -
栅极电荷 29nC@ 10 V
Vgs(th)-栅源极阈值电压 5V@2.5mA
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXFH36N60X3厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXFH36N60X3数据手册

厂牌 PDF简要描述 下载
IXYS 场效应管(MOSFET) IXYS IXFH36N60X3 IXFH36N60X3数据手册

IXFH36N60X3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 25.0976
600+ ¥ 24.2246
900+ ¥ 23.7882
库存: 5400
起订量: 300 增量: 300
