FII40-06D

产品分类: IGBT单管
厂牌: IXYS
产品描述: 125W 1.8V 半桥 600V 40A ISOPLUS-I4-PAC 通孔安装 19.91mm*5.03mm*20.88mm
供应商型号: ZT-FII40-06D
供应商: 海外现货
标准整包数: 1

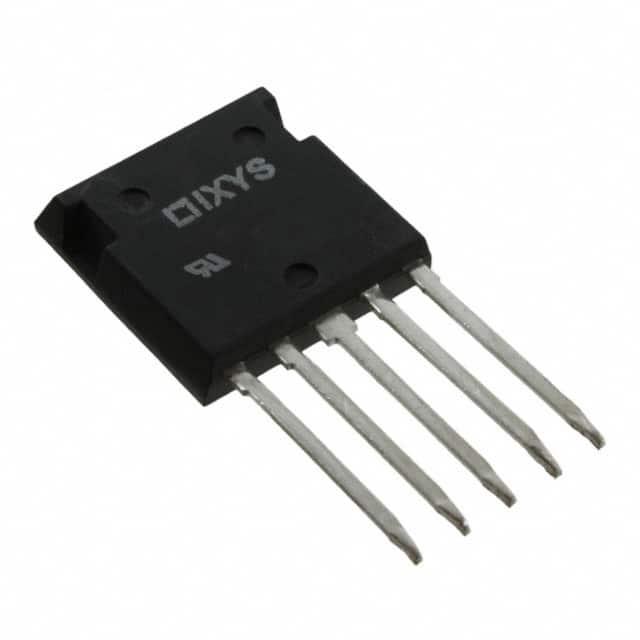

IXYS IGBT单管 FII40-06D

FII40-06D概述

    # FII 40-06D 技术手册解读

    产品简介


    FII 40-06D 是一款集成了 NPT(非穿通)IGBT 技术和 HiPerFRED 二极管的高性能电力电子器件。这款产品的核心组件是一个具有正温度系数和快速开关特性的 IGBT,并配以优化的快恢复二极管,旨在实现低饱和电压和快速恢复特性。它封装在 ISOPLUS i4-PAC™ 包装中,具有隔离背表面、低耦合电容和增强的爬电距离,使其在多种电力应用中表现出色。
    主要功能
    - 采用 NPT IGBT 技术,确保低饱和电压和快速开关。
    - 配备 HiPerFRED 二极管,提供优化的软恢复和低泄漏电流。
    - 使用 ISOPLUS i4-PAC™ 封装,具备高可靠性、低热阻抗和符合行业标准的外观设计。
    应用领域
    - 单相电路:用于升压斩波器。
    - H 桥电路:适用于电源转换、感应加热、四象限直流驱动和可控整流器。
    - 三相桥式电路:应用于交流驱动器和可控整流器。

    技术参数


    IGBT 参数
    | 参数 | 值 |

    | 最大漏源电压 (VCES) | 600 V |
    | 最大集电极电流 (IC) | 40 A @ 25°C |
    | 最大反向电压 (VCEK) | 60 V |
    | 开关损耗 (Eon/Eoff) | 1.2 mJ / 0.8 mJ |
    | 输出特性 (VCE vs. IC) | 见图1 |
    | 转移特性 (VGE vs. IC) | 见图3 |
    二极管参数
    | 参数 | 值 |

    | 反向重复峰值电压 (VRRM) | 600 V |
    | 最大正向电流 (IF) | 30 A @ 25°C |
    | 最大反向恢复时间 (trr) | 50 ns |
    | 前向特性 (VF vs. IF) | 见图4 |
    环境参数
    | 参数 | 值 |

    | 工作温度范围 | -55°C ~ +150°C |
    | 存储温度范围 | -55°C ~ +125°C |
    | 绝缘电压 | 2500 V |
    | 耦合电容 (CP) | 40 pF |
    | 热阻抗 (RthJC/RthJH) | 2 K/W / 1 K/W |

    产品特点和优势


    - NPT IGBT 技术:保证低饱和电压和快速开关能力。
    - HiPerFRED 二极管:提供优化的快速软恢复和低泄漏电流。
    - ISOPLUS i4-PAC™ 封装:具有隔离背表面和低耦合电容,适合高可靠性和严苛环境的应用。
    - 低热阻抗:RthJC 为 2 K/W,有助于热量管理和散热。

    应用案例和使用建议


    应用案例
    - 单相电路:在太阳能逆变器中使用,由于其快速开关特性,能够提高整体效率。
    - H 桥电路:应用于工业电机驱动,由于其低损耗特性,延长系统寿命并降低维护成本。
    - 三相桥式电路:在电动车充电站中使用,提供高效能的功率转换。
    使用建议
    - 在选择门极电阻时,可参考图 10 的开关时间与门极电阻的关系图,以优化系统的响应时间和功耗。
    - 在高频率应用中,应注意散热管理,确保 RthJC 和 RthJH 的值不超过安全极限。

    兼容性和支持


    - FII 40-06D 与其他常见的电力电子器件和控制板具有良好的兼容性,适用于广泛的电力系统。
    - IXYS 提供详尽的技术文档和支持服务,以帮助客户正确安装和调试该产品。

    常见问题与解决方案


    1. 问题:IGBT 温度过高
    - 解决方案:增加散热片,改善散热条件,并确保正确的门极驱动。
    2. 问题:二极管反向恢复时间过长
    - 解决方案:检查二极管的工作电流和电压,确保它们在合适的范围内。
    3. 问题:启动时出现不稳定
    - 解决方案:确认门极电阻的阻值正确,并根据图 7 和图 8 进行调整。

    总结和推荐


    FII 40-06D 以其高性能、高可靠性和优良的散热特性,成为电力电子系统中的理想选择。其 NPT IGBT 技术和 HiPerFRED 二极管为电力转换提供了卓越的效率和稳定性。推荐在各种电力系统应用中使用该产品,尤其是在需要高效率、低损耗和良好散热的应用场合。
    此文章基于 FII 40-06D 的技术手册编写,涵盖了产品的技术参数、特点、应用案例及支持信息,帮助用户更好地理解和使用这一高性能电力电子器件。

FII40-06D参数

参数
最大功率耗散 125W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.8V
配置 半桥
集电极电流 40A
长*宽*高 19.91mm*5.03mm*20.88mm
通用封装 ISOPLUS-I4-PAC
安装方式 通孔安装
零件状态 停产
包装方式 散装

FII40-06D厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

FII40-06D数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS FII40-06D FII40-06D数据手册

FII40-06D封装设计

查看详情并下载
Symbol
Footprint
3D Model
