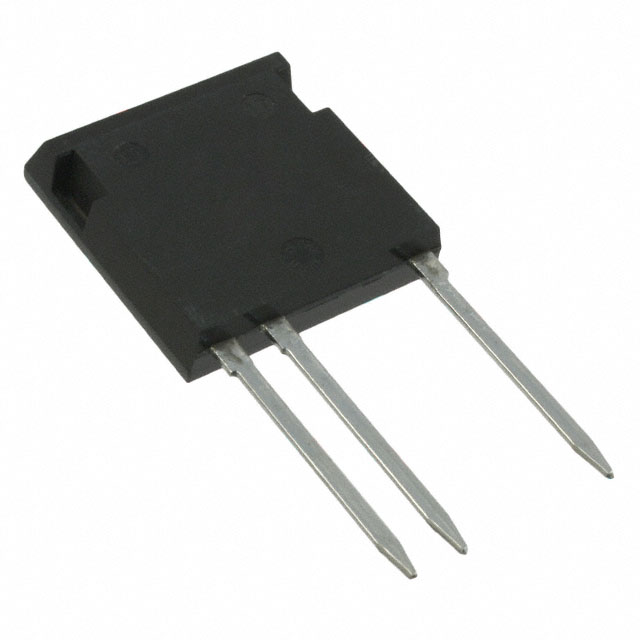

IXBF15N300C

产品分类: IGBT单管
厂牌: IXYS
产品描述: 6V@ 15V,15A 37A ISOPLUS-I4-PAK-3 通孔安装
供应商型号: ZT-IXBF15N300C
供应商: 海外现货
标准整包数: 1
IXYS IGBT单管 IXBF15N300C

IXBF15N300C概述

    IXBF15N300C 技术手册

    产品简介


    IXBF15N300C 是一款高电压、高频率的 BiMOSFET™ 单片集成芯片,设计用于多种电源转换应用。该产品结合了硅芯片直接铜键合(DCB)基板的优势,提供高隔离电压和优良的高频操作性能,适用于开关模式和共振模式电源供应器。

    技术参数


    - 最大额定值
    - 集电极-发射极间击穿电压(VCES):3000 V(TJ = 25°C 到 150°C)
    - 集电极-栅极间电压(VCGR):3000 V(TJ = 25°C 到 150°C,RGE = 1 MΩ)
    - 栅极-源极电压(VGES):连续±20 V
    - 瞬态栅极-源极电压(VGEM):±30 V
    - 集电极电流(IC):
    - 在 TC = 25°C 时:37 A
    - 在 TC = 110°C 时:15 A
    - 最大脉冲电流(ICM):300 A(TC = 25°C,1 ms)
    - 峰值短路安全操作区(SCSOA):120 A(VGE = 15 V,TVJ = 125°C,RG = 10Ω)
    - 特征值
    - 集电极-发射极间击穿电压(BVCES):3000 V(IC = 250μA,VGE = 0V)
    - 栅极开启电压(VGE(th)):3.0 - 5.0 V(IC = 250μA,VCE = VGE)
    - 集电极漏电流(ICES):25 μA(VCE = VCES,VGE = 0V)
    - 栅极泄漏电流(IGES):±200 nA(VCE = 0V,VGE = ±20V)
    - 饱和电压(VCE(sat)):4.7 - 6.0 V(IC = 15A,VGE = 15V,TJ = 25°C)
    - 电气特性
    - 反向电压(VISOL):50/60Hz,5秒内 4000 V~
    - 晶体管功率耗散(PC):300 W(TC = 25°C)
    - 工作温度范围:-55°C 到 +150°C
    - 存储温度范围:-55°C 到 +150°C

    产品特点和优势


    - 低门驱动需求:减少驱动电路的复杂性和成本。
    - 高功率密度:适合空间有限的应用。
    - 高隔离电压:提供卓越的电气绝缘能力。
    - 硅芯片直接铜键合(DCB)基板:增强热性能和机械强度。
    - 高频率操作:适用于高频电源转换器。

    应用案例和使用建议


    - 应用领域:开关模式和共振模式电源供应器。
    - 使用建议:为确保稳定工作,应使用散热器来管理热量。对于高频应用,应优化电路布局以减少寄生效应。

    兼容性和支持


    - 兼容性:适用于需要高隔离和高频操作的电力电子系统。
    - 支持:制造商提供详细的技术支持文档和售后服务。

    常见问题与解决方案


    - 问题:工作温度超过规定范围。
    - 解决方案:确保使用合适的散热措施,避免热失控。
    - 问题:高频操作下的性能下降。
    - 解决方案:优化电路布局,使用适当的栅极电阻。

    总结和推荐


    IXBF15N300C 在高电压和高频应用中表现出色,具有优异的性能和可靠性。适用于需要高效电源转换的应用场景。总体而言,我们强烈推荐这款产品给需要高性能 BiMOSFET 的工程师和技术人员。

IXBF15N300C参数

参数
VCEO-集电极-发射极最大电压 6V@ 15V,15A
最大集电极发射极饱和电压 -
配置 -
集电极电流 37A
最大功率耗散 -
通用封装 ISOPLUS-I4-PAK-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXBF15N300C厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXBF15N300C数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXBF15N300C IXBF15N300C数据手册

IXBF15N300C封装设计

查看详情并下载
Symbol
Footprint
3D Model
