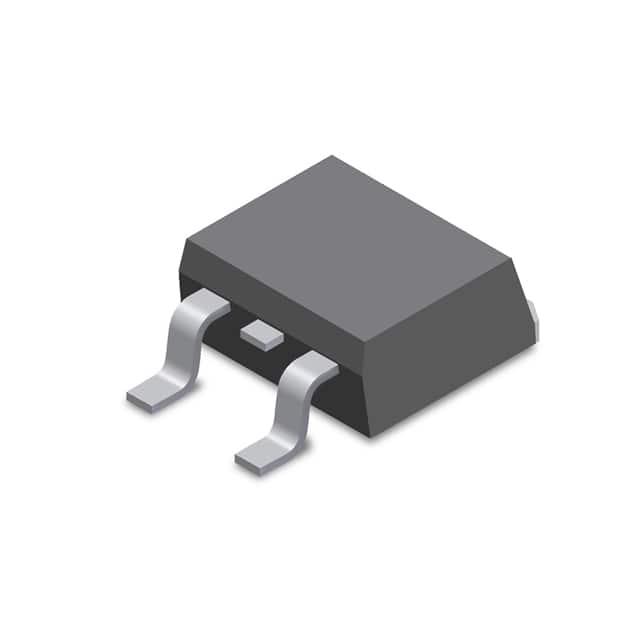

IXTA94N20X4

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: 360W(Tc) 4.5V@ 250µA 77nC@ 10 V 1个N沟道 200V 10.6mΩ@ 47A,10V 5.05nF@25V TO-263 贴片安装
供应商型号: IXTA94N20X4
供应商: 国内现货
标准整包数: 450
IXYS 场效应管(MOSFET) IXTA94N20X4

IXTA94N20X4概述

    IXTA94N20X4 MOSFET 技术手册

    产品简介


    IXTA94N20X4 是一款 N 沟道增强型 MOSFET,广泛应用于多种电力转换系统中。它具备低导通电阻(RDS(on))和高功率密度等特点,使其成为开关电源和电机驱动应用的理想选择。IXTA94N20X4 遵循国际标准封装,并具备抗雪崩能力,适用于广泛的工业和消费电子产品中。

    技术参数


    - 基本规格
    - VDSS(漏源击穿电压):200V
    - ID25(最大连续漏极电流):94A
    - RDS(on)(导通电阻):≤ 10.6mΩ
    - 电气特性
    - VGS(th)(栅阈电压):2.5 ~ 4.5V
    - IGSS(栅漏电流):±100nA
    - IDSS(漏源电流):20μA(TJ=150°C)
    - EAS(雪崩能量):1J
    - PD(最大耗散功率):360W(TC=25°C)
    - 热特性
    - TJ(工作结温范围):-55°C ~ +175°C
    - TJM(最大结温):+175°C
    - Tstg(储存温度范围):-55°C ~ +150°C
    - 物理特性
    - TSOLD(焊锡时间):260°C(塑料封装10秒)
    - FC(安装力):10~65N/lb(2.2~14.6磅)
    - Weight(重量):2.5g
    - 封装信息
    - 封装形式:TO-263(IXTA)
    - 引脚配置:1-Gate,2,4-Drain,3-Source

    产品特点和优势


    - 低导通电阻(RDS(on))和栅电荷(QG):提供更高的效率和更低的功耗。
    - 抗雪崩能力:适用于高压场合,提高可靠性。
    - 低寄生电感:减少电磁干扰(EMI),提升电路稳定性和可靠性。
    - 高功率密度:体积小,适合紧凑设计。
    - 易于安装:简化生产流程,降低组装成本。
    - 空间节省:优化布局设计,适合小型化电子产品。

    应用案例和使用建议


    - 应用领域:开关电源、DC-DC转换器、PFC电路、AC/DC和DC/DC电机驱动、机器人和伺服控制。
    - 使用建议:在使用过程中应注意散热管理,确保良好的通风和散热设计以维持正常工作温度;同时合理规划电路布局,减少寄生电感影响,提高整体效率。

    兼容性和支持


    - 兼容性:IXTA94N20X4 采用国际标准封装,可与市面上多种同类产品兼容,方便替换升级。
    - 支持:Littelfuse 提供全面的技术支持,包括产品选型、安装指导、故障排查等服务。

    常见问题与解决方案


    - 问题1:工作温度范围过窄导致过热?
    - 解决方案:确保良好的散热设计,如增加散热片或风扇,并合理分配工作负载以避免长时间满载运行。
    - 问题2:启动时电流过大导致损坏?
    - 解决方案:适当调整电路参数,如增加限流电阻或软启动电路。
    - 问题3:栅极噪声干扰严重?
    - 解决方案:增加栅极去耦电容,减小栅极引线长度,并使用屏蔽线缆连接。

    总结和推荐


    IXTA94N20X4 MOSFET 在性能、可靠性和易用性方面表现出色,特别是在高功率应用中具有显著优势。其低导通电阻、抗雪崩能力和高功率密度使其成为各种电力转换系统的理想选择。总体而言,推荐在需要高性能、高可靠性的应用中选用此款产品。

IXTA94N20X4参数

参数
Rds(On)-漏源导通电阻 10.6mΩ@ 47A,10V
最大功率耗散 360W(Tc)
Vgs-栅源极电压 -
FET类型 1个N沟道
通道数量 -
配置 -
Id-连续漏极电流 -
Vds-漏源极击穿电压 200V
Vgs(th)-栅源极阈值电压 4.5V@ 250µA
Ciss-不同 Vds 时的输入最大电容 5.05nF@25V
栅极电荷 77nC@ 10 V
通用封装 TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
