DSEP30-12A

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 艾赛斯 单路开关二极管, 通孔安装, TO-247AD封装
供应商型号: DSEP30-12A
供应商: 国内现货
标准整包数: 240

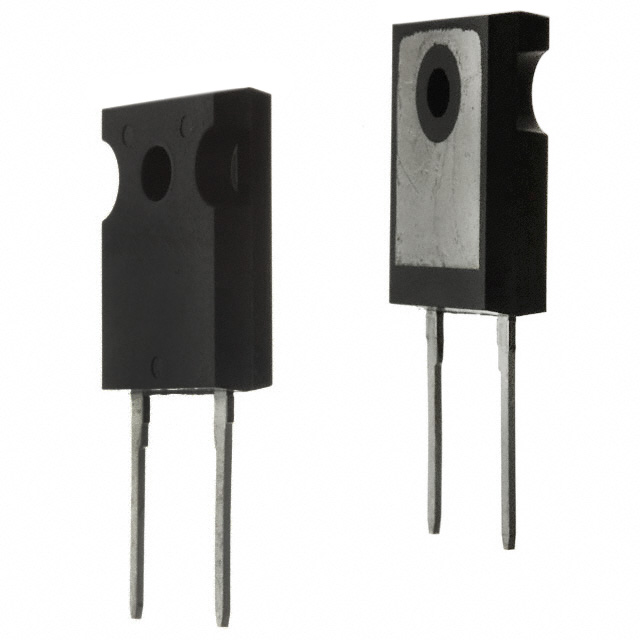

IXYS 整流二极管/整流桥 DSEP30-12A

DSEP30-12A概述

    DSEP30-12A 高性能快恢复二极管技术手册

    产品简介


    DSEP30-12A 是一款高性能快恢复二极管,采用HIPEFRRED技术制造。它适用于多种电力电子应用,如高频开关设备、不间断电源(UPS)以及开关模式电源供应(SMPS)中的整流器。此二极管具有低损耗和软恢复特性,能够在高频率应用中提供出色的性能。

    技术参数


    - 主要技术规格:
    - 最大非重复反向阻断电压:1200V
    - 最大正向电流:30A
    - 正向压降(典型值):2.74V
    - 反向恢复时间(典型值):40ns
    - 最大峰值反向恢复电流:13A
    - 工作温度范围:-55°C至+175°C
    - 其他关键特性:
    - 低漏电流
    - 极短的恢复时间
    - 改进的热行为
    - 低Irm值
    - 极软的恢复特性
    - 可靠操作的雪崩电压额定值
    - 低Irm减少功率耗散及换向开关的导通损耗

    产品特点和优势


    DSEP30-12A 的显著特点是其非常软的恢复特性,这使得其非常适合在高频应用中使用。它的低泄漏电流和短恢复时间确保了在高效率应用中的可靠性能。此外,改进的热行为使其能在高温环境下稳定运行,提高了系统的可靠性。这些特性使其在许多电力电子设备中成为首选。

    应用案例和使用建议


    - 应用场景:
    - 高频开关设备的逆并联二极管
    - 不间断电源(UPS)系统中的抗饱和二极管
    - 开关模式电源供应(SMPS)中的自由轮二极管和箝位二极管
    - 使用建议:
    - 在高频应用中使用时,确保良好的散热措施以提高二极管的使用寿命。
    - 确保在电路设计中考虑其反向恢复特性,避免电流尖峰对其他组件造成影响。


    兼容性和支持


    - 兼容性:
    - DSEP30-12A 采用行业标准TO-247封装,易于与其他标准元件配合使用。
    - 符合RoHS标准,无铅且环保。
    - 支持和服务:
    - 厂商提供详尽的技术支持,包括应用指南和问题解答。
    - 可获取相应的测试报告和技术文档,方便用户进行评估和选择。

    常见问题与解决方案


    - 问题1:如何处理过高的正向电流?
    - 解决方案:增加散热措施,例如使用更大的散热器或优化散热路径。
    - 问题2:如何避免反向恢复特性引起的电流尖峰?
    - 解决方案:使用外部电容器和电阻器来箝位反向电压和减缓恢复速度。

    总结和推荐


    总体来看,DSEP30-12A是一款极具竞争力的高性能快恢复二极管。它在高频应用中的卓越性能、出色的热稳定性和可靠性使其成为众多电力电子应用的理想选择。我们强烈推荐用户在高频开关设备、UPS系统和SMPS中使用此二极管,以提升整体系统的效率和稳定性。

DSEP30-12A参数

参数
反向恢复时间 60ns
正向浪涌电流 200A
配置 独立式
If - 正向电流 30A
Ir - 反向电流 250uA@1.2kV
Vr-反向电压 1.2KV
16.26mm(Max)
5.3mm(Max)
25.96mm(Max)
通用封装 TO-247AD
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

DSEP30-12A厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

DSEP30-12A数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS DSEP30-12A DSEP30-12A数据手册

DSEP30-12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ ¥ 12.1336
480+ ¥ 11.7115
720+ ¥ 11.5005
库存: 9000
起订量: 240 增量: 240
交货地:
最小起订量为:240
合计: ¥ 2912.06
