IXDN630MYI

产品分类: 栅极电源驱动器
厂牌: IXYS
产品描述: 11ns 1 9V 65ns 35V 800mV,3.5V Non-Inverting IGBT,MOSFET,N沟道,P沟道 11ns 低压侧 30A,30A TO-263-5 贴片安装
供应商型号: IXDN630MYI
供应商: 国内现货
标准整包数: 250
IXYS 栅极电源驱动器 IXDN630MYI

IXDN630MYI概述

    高速低侧栅极驱动器 IXD630 技术手册

    产品简介


    IXD630 是由 IXYS Integrated Circuits Division 生产的一款高速低侧栅极驱动器,适用于多种应用场合。该产品主要用作功率 MOSFET 和 IGBT 的开关控制。它能够在高频高功率环境中提供出色的性能,特别适合于开关模式电源供应、电机控制、DC到DC转换器以及 Class-D 开关放大器等领域。

    技术参数


    - 输入电压范围: -5 VCC + 0.3V 至 VCC + 0.3V
    - 输出电流: ±30A
    - 工作温度范围: -40°C 至 +125°C
    - 供电电压: 10V 至 35V
    - 引脚配置:
    - VCC: 供电电压
    - IN: 逻辑输入
    - EN: 输出使能
    - OUT: 输出
    - GND: 地
    - 电气特性:
    - 延迟时间: 上升沿和下降沿延迟时间小于 20ns
    - 传播延迟时间: 46ns 至 65ns
    - 输出电阻: 高态输出电阻 < 0.4Ω
    - 动态电流: 2.5mA 至 4mA

    产品特点和优势


    IXD630 具备以下显著优势:
    - 高速开关: 能够产生小于 20ns 的上升沿和下降沿时间,非常适合高频应用。
    - 大驱动电流: 可以提供高达 30A 的峰值源电流和灌电流。
    - 宽工作温度范围: -40°C 至 +125°C 的工作温度范围,确保在各种环境下都能正常工作。
    - 低静态电流: 低至 10μA 的静态电流消耗,有助于提高系统效率。
    - 过电压保护: 内置欠压锁定(UVLO)保护,确保输出低电平直至供电电压达到阈值。

    应用案例和使用建议


    - 开关模式电源供应: 由于其高速切换能力和高效能,IXD630 是设计高效开关模式电源的理想选择。
    - 电机控制: 它可以用于控制不同类型的电机,包括步进电机和直流电机。
    - DC到DC转换器: IXD630 能有效驱动 MOSFET 和 IGBT,实现高效的能量转换。
    使用建议:
    - 在使用过程中,应注意保持供电电压在 10V 至 35V 之间,确保足够的能量供给。
    - 确保输出电压能够承受高压冲击,尤其是在启动时。
    - 定期检查供电电压的稳定性,确保不出现异常波动。

    兼容性和支持


    - IXD630 采用 5 引脚 TO-220 或 TO-263 封装,易于集成到现有电路中。
    - 提供详细的机械尺寸图和封装信息,确保准确安装和焊接。

    常见问题与解决方案


    - 问题: 供电电压不稳定,导致输出信号不稳定。
    - 解决方案: 检查电源稳压电路,确保供电电压稳定。
    - 问题: 输出电流不足,影响负载的驱动能力。
    - 解决方案: 检查连接线和电路板上的寄生电感,减少阻抗,提升输出电流能力。
    - 问题: 无法正确启用输出。
    - 解决方案: 检查 EN 引脚的逻辑状态和连接方式,确保正确的逻辑电平。

    总结和推荐


    综上所述,IXD630 高速低侧栅极驱动器具备强大的驱动能力和广泛的适用性,是设计高效、高可靠性的电力转换和控制系统的关键组件。鉴于其优异的性能和多样化的应用场景,强烈推荐在相关项目中使用。

IXDN630MYI参数

参数
驱动数量 1
电流 - 峰值输出(灌入,拉出) 30A,30A
通道类型 -
逻辑电压 - VIL,VIH 800mV,3.5V
最小工作供电电压 9V
输入类型 Non-Inverting
最大工作供电电压 35V
上升时间 11ns
最大高压侧电压-自举 -
驱动配置 低压侧
栅极类型 IGBT,MOSFET,N沟道,P沟道
最大传播延迟时间 65ns
下降时间 11ns
10.3mm(Max)
9.5mm(Max)
4.8mm(Max)

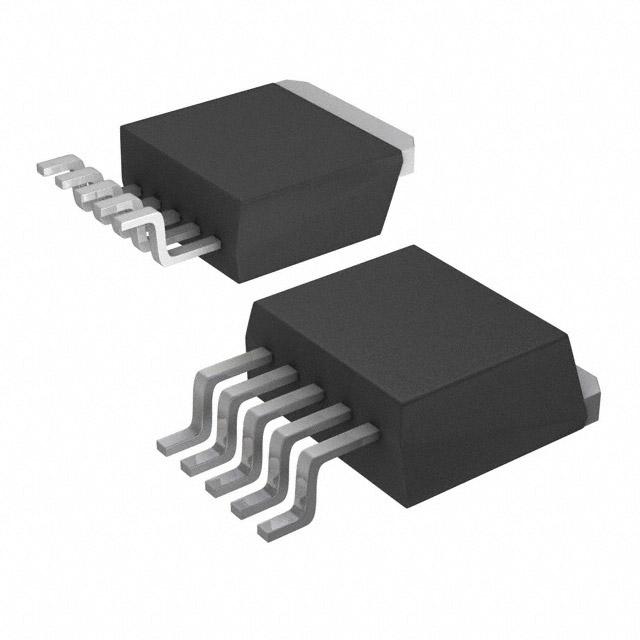

通用封装 TO-263-5
安装方式 贴片安装
零件状态 在售
包装方式 管装

IXDN630MYI厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXDN630MYI数据手册

厂牌 PDF简要描述 下载
IXYS 栅极电源驱动器 IXYS IXDN630MYI IXDN630MYI数据手册

IXDN630MYI封装设计

查看详情并下载
Symbol
Footprint
3D Model
