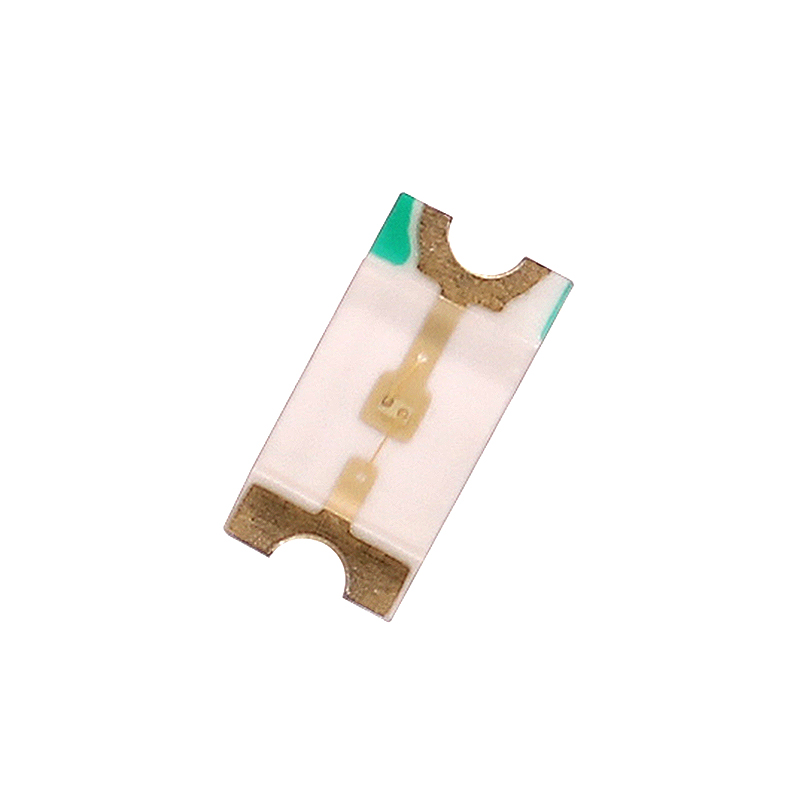

E6C1206VGAC1UDA

产品分类: LED显示器件
产品描述: 120° 400mcd~800mcd 无色,绿色,透明 1206 贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: E6C1206VGAC1UDA
供应商: 云汉优选
标准整包数: 3000
EKINGLUX/东莞亿晶源光电 LED显示器件 E6C1206VGAC1UDA

E6C1206VGAC1UDA概述

    # 3.21.61.1mm SMD CHIP LED E6C1206VGAC1UDA 技术手册解析

    1. 产品简介


    基本介绍
    3.21.61.1mm SMD CHIP LED E6C1206VGAC1UDA 是一款表面贴装型芯片LED,适用于多种应用场景。此款LED采用InGaN材料制成,发射绿色光,具有宽广的视角、低功耗和长寿命等特点。适用于背光源、装饰照明、仪表盘指示等多种场合。
    主要功能
    - 长寿命:适用于需要长时间稳定运行的应用场景。
    - 低功耗:符合现代节能需求。
    - 宽广视角:确保光线覆盖更广区域。
    - 低电压直流操作:适用范围广。
    - 符合RoHS标准:环保无害。
    应用领域
    - 背光源:如电视、电脑显示器等。
    - 装饰照明:室内外装饰照明。
    - 仪表盘指示:汽车、仪器仪表的指示灯。
    - 指示灯:广泛应用于各类电子设备。

    2. 技术参数


    电气特性
    - 发光强度(IV):400 - 800 mcd
    - 辐射带宽(△λ):35 nm
    - 正向电压(VF):2.90 - 3.40 V
    - 正向电流(IF):0 - 30 mA
    - 反向电流(IR):≤10 µA
    - 峰值正向电流(IPF):100 mA
    - 反向电压(VR):5 V
    - 静电放电(ESD):2000 V
    环境参数
    - 工作温度范围(Topr):-40°C 至 +90°C
    - 存储温度范围(Tstg):-40°C 至 +90°C
    - 回流焊接(Tsld):260°C,持续10秒,最多2次
    光学特性
    - 发光波长(λd):515 - 527 nm
    - 光通量(Φ):未提供具体数值
    - 视场角(2θ1/2):120°
    可靠性测试结果
    - 温度冲击、湿热循环、高温高湿存储、高温老化测试等均未出现损坏。

    3. 产品特点和优势


    - 长寿命:适用于长期运行的设备,减少维护成本。
    - 低功耗:节能减排,延长电池使用寿命。
    - 宽广视角:保证光源在不同角度下亮度均匀。
    - 低电压直流操作:适用范围广,易于集成。
    - RoHS合规:环保无害,适用于各种严格标准的环境。

    4. 应用案例和使用建议


    应用案例
    - 背光源:如平板电视、笔记本电脑等设备的背光模块,用于提供均匀且稳定的光源。
    - 装饰照明:室内外装饰灯,增加环境氛围。
    - 仪表盘指示:如汽车仪表盘上的指示灯,确保清晰可见。
    - 通用指示灯:如智能家居设备、办公设备等的指示灯。
    使用建议
    - 在安装时,应避免过度弯曲引脚,以免造成损伤。
    - 建议使用回流焊接,其他焊接方式可能导致损坏。
    - 使用过程中需注意防潮和防静电措施,确保产品性能稳定。

    5. 兼容性和支持


    - 兼容性:该LED与多数表面贴装设备兼容,可广泛应用于各类电路板设计。
    - 支持:厂商提供详细的说明书和技术支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚弯曲 | 小心处理,避免过度弯曲 |
    | 发光强度不一致 | 检查是否批次不一致,如有必要更换 |
    | 静电损伤 | 操作前佩戴防静电手环,确保所有设备接地 |

    7. 总结和推荐


    综合评估
    3.21.61.1mm SMD CHIP LED E6C1206VGAC1UDA 以其长寿命、低功耗、宽广视角和易于集成的特点,在众多应用场景中表现出色。它不仅满足现代电子设备的需求,还能适应不同的环境条件。
    推荐使用
    鉴于其出色的性能和广泛的适用性,强烈推荐在需要长寿命、高可靠性、低功耗和宽广视角的应用场景中使用此款LED。无论是家用电器、工业设备还是汽车电子产品,它都能发挥出卓越的表现。

E6C1206VGAC1UDA参数

参数
显示颜色 无色,绿色,透明
背光颜色 -
显示宽度 -
显示尺寸 -
发光强度 400mcd~800mcd
显示高度 -
接口方式 -
显示类型 -
触碰模式 -
视角 120°
字符宽度 -
显示模式 -
控制器类型 -
字符高度 -
分辨率(pixels) -
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 贴片安装
包装方式 卷带包装

E6C1206VGAC1UDA厂商介绍

EKINGLUX公司是一家致力于研发和生产高品质照明产品的企业。公司主营产品包括LED照明、智能照明解决方案以及照明控制系统等,旨在为客户提供高效、节能、环保的照明解决方案。产品广泛应用于商业照明、家居照明、工业照明和城市照明等多个领域。

EKINGLUX的优势在于其对产品质量的严格把控和对创新技术的不断追求。公司采用先进的生产设备和严格的质量管理体系,确保每一件产品都能达到高标准。同时,EKINGLUX注重研发投入,不断推出具有竞争力的新产品,满足市场和客户的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的照明解决方案。通过这些优势,EKINGLUX赢得了广泛的市场认可和客户信赖。

E6C1206VGAC1UDA数据手册

厂牌 PDF简要描述 下载
EKINGLUX/东莞亿晶源光电 LED显示器件 EKINGLUX/东莞亿晶源光电 E6C1206VGAC1UDA E6C1206VGAC1UDA数据手册

E6C1206VGAC1UDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.088
9000+ ¥ 0.088
30000+ ¥ 0.088
库存: 100000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 264
