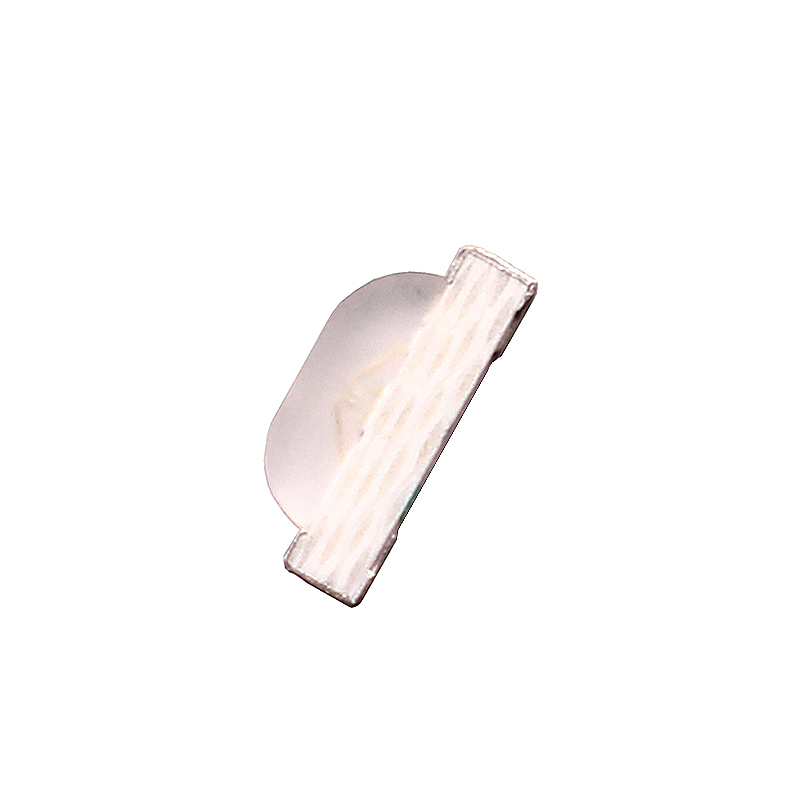

E6X0802YGAC1UDA

产品分类: LED显示器件
产品描述: 120° 30mcd~70mcd 无色,绿色,透明,黄色 SMD,1X2.1MM 贴片安装 2mm*960μm*500μm
供应商型号: E6X0802YGAC1UDA
供应商: 云汉优选
标准整包数: 4000
EKINGLUX/东莞亿晶源光电 LED显示器件 E6X0802YGAC1UDA

E6X0802YGAC1UDA概述

    E6X0802YGAC1UDA 右角SMD LED 产品技术手册

    1. 产品简介


    E6X0802YGAC1UDA是一款右角SMD(表面贴装)LED,尺寸为2.10.960.5mm。这款LED具有长寿命、低功耗、宽视角等特性,广泛应用于3C产品、侧视背光、状态指示等领域。它采用AlGaInP材料制造,发出黄色绿色光,水清透镜材质设计使其具有高透光率,适用于智能家电、可穿戴及便携设备等。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 发光强度 | 10 | 30 | 70 | mcd |
    | 辐射带宽 | - | 30 | - | nm |
    | 正向电压 | 1.90 | 2.00 | 2.40 | V |
    | 峰值波长 | - | 573 | - | nm |
    | 主波长 | 565 | 570 | 575 | nm |
    | 视角 | - | 120 | - | deg |
    | 反向电流 | - | - | 10 | uA |
    绝对最大额定值
    | 参数 | 最大值 | 单位 |
    |
    | 功耗 | 60 | mW |
    | 峰值正向电流(1/10周期)| 100 | mA |
    | 正向电流 | 25 | mA |
    | 反向电压 | 5 | V |
    | 静电放电 | 2000 | V |
    工作温度范围
    | 参数 | 最小值 | 最大值 | 单位 |

    | 工作温度 | -40 | +85 | ℃ |
    | 存储温度 | -40 | +90 | ℃ |
    | 回流焊接温度 | 260 | ℃ | 10秒内 |

    3. 产品特点和优势


    - 长寿命:具备较长的使用寿命,适合长时间稳定运行。
    - 低功耗:工作电流仅为25mA,显著降低了功耗。
    - 宽视角:视角达到120度,适用于多种应用场景。
    - 低电压DC操作:只需低电压即可正常工作,提高了使用的便利性。
    - 符合RoHS标准:确保产品环保无害,满足国际环保要求。

    4. 应用案例和使用建议


    E6X0802YGAC1UDA可以用于各种设备的背光系统,如电视、手机屏幕等。此外,它也常作为状态指示灯出现在家电控制面板上。为了最大化发挥其性能,建议在组装时确保合适的温度和湿度环境,避免硫化反应导致的性能下降。

    5. 兼容性和支持


    此款LED在回流焊工艺中表现出良好的兼容性,具体要求如下:
    - 预热及浸泡:最低温度150℃,最高温度200℃。
    - 峰值焊接温度:255℃至260℃,持续时间不少于30秒。
    厂商提供详尽的技术支持,包括产品选型指南、使用说明和技术文档等,以确保客户能够顺利应用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品无法点亮 | 检查连接是否正确,确认电路电压是否符合要求 |
    | 正向电压变化明显 | 检查是否因静电导致损坏,需进行防静电处理 |
    | 灯光颜色偏移 | 避免使用含硫物质,确保周围环境无高硫含量材料 |

    7. 总结和推荐


    总体而言,E6X0802YGAC1UDA具有诸多优势,尤其在寿命、低功耗及宽视角等方面表现优异。其适用于多种设备和场景,且兼容性良好,支持多种焊接工艺。因此,强烈推荐在需要高效能、长寿命LED的应用中选用此产品。

E6X0802YGAC1UDA参数

参数
视角 120°
显示类型 -
显示模式 -
字符宽度 -
显示颜色 无色,绿色,透明,黄色
字符高度 -
显示尺寸 -
显示宽度 -
背光颜色 -
分辨率(pixels) -
显示高度 -
接口方式 -
控制器类型 -
触碰模式 -
发光强度 30mcd~70mcd
长*宽*高 2mm*960μm*500μm
通用封装 SMD,1X2.1MM
安装方式 贴片安装
应用等级 工业级

E6X0802YGAC1UDA厂商介绍

EKINGLUX公司是一家致力于研发和生产高品质照明产品的企业。公司主营产品包括LED照明、智能照明解决方案以及照明控制系统等,旨在为客户提供高效、节能、环保的照明解决方案。产品广泛应用于商业照明、家居照明、工业照明和城市照明等多个领域。

EKINGLUX的优势在于其对产品质量的严格把控和对创新技术的不断追求。公司采用先进的生产设备和严格的质量管理体系,确保每一件产品都能达到高标准。同时,EKINGLUX注重研发投入,不断推出具有竞争力的新产品,满足市场和客户的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的照明解决方案。通过这些优势,EKINGLUX赢得了广泛的市场认可和客户信赖。

E6X0802YGAC1UDA数据手册

厂牌 PDF简要描述 下载
EKINGLUX/东莞亿晶源光电 LED显示器件 EKINGLUX/东莞亿晶源光电 E6X0802YGAC1UDA E6X0802YGAC1UDA数据手册

E6X0802YGAC1UDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
