76-9440/439088N

产品分类: 按钮开关

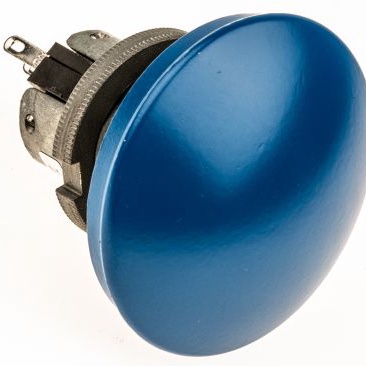

产品描述: ITW Switches 蓝色按钮开关, 面板安装, 瞬时操作, 面板开孔直径22mm, 无指示灯, 单刀双掷
供应商型号: 1738518
供应商: 欧时
标准整包数: 30
ILLINOIS TOOL WORKS 按钮开关 76-9440/439088N

76-9440/439088N概述


    产品简介


    Series 76-94系列面板开关专为恶劣环境设计,适用于各类严苛的应用场合。这些按钮开关具备优异的密封性能、非火花材料以及防爆保护功能,确保在极端条件下的可靠操作。主要应用领域包括搬运车、地铁门控制系统、汽油泵及铁路列车对讲机等。

    技术参数


    - 电气特性:
    - 额定电路:单极双掷(SPDT)
    - 最大电流:10.1安培(阻性负载)
    - 额定电压:125/250 VAC
    - 触点电阻(初始):25 mΩ
    - 绝缘电阻:1 GΩ
    - 介质强度:1,000V RMS
    - 机械特性:
    - 按键行程:0.098英寸(2.5毫米)
    - 操作力:7牛顿(约28盎司)
    - 生命期:约1,000,000次循环
    - 接触弹跳:5毫秒
    - 环境和物理数据:
    - 冲击:50 G
    - 工作温度范围:-40°C到+135°C(-40°F到+275°F)
    - 外壳材质:锌合金
    - 按键材质:锌合金

    产品特点和优势


    - 防尘防水:该开关的面板密封设计确保了其能够在灰尘和水滴环境下正常工作。
    - 非火花材料:使用非火花材料确保了在潜在爆炸环境中安全可靠。
    - 防爆保护:适用于易爆环境,保障操作安全。
    - 冲击防护:通过冲击测试,确保在极端条件下依然稳定可靠。
    - 宽温度范围:在极端温度下仍能保持正常操作,适用范围广泛。

    应用案例和使用建议


    应用案例
    - 搬运车:Series 76-94开关常用于搬运车上的紧急停止按钮,确保操作员在意外情况下的安全。
    - 地铁门控制:这种开关也适用于地铁门控制系统,以保证可靠的开启和关闭功能。
    - 汽油泵:在加油过程中,该开关可以作为紧急停止按钮,防止意外事故发生。
    - 铁路列车对讲机:在嘈杂的铁路环境中,该开关可以提供可靠的信号传输功能。
    使用建议
    - 安装方法:建议使用前将开孔从面板正面冲出,以确保良好的密封效果。
    - 扭矩控制:在安装时,需要根据要求的扭矩值(15至30磅-英寸)拧紧锁紧螺母,以确保正确密封压力。
    - 定期检查:建议定期检查开关的状态,确保长期使用的可靠性。

    兼容性和支持


    - 兼容性:Series 76-94开关可以与其他标准接口的设备兼容,如搬运车、地铁门系统等。
    - 支持和服务:厂商提供了详细的技术文档和支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题:开关安装后无法正确密封。
    - 解决方案:请确保按照手册中的步骤进行正确的安装,并调整锁紧螺母的扭矩值。
    - 问题:开关按键出现卡滞现象。
    - 解决方案:检查是否有灰尘或异物进入开关内部,并及时清理。
    - 问题:开关在高温环境下工作不正常。
    - 解决方案:确认工作温度在允许范围内,并检查是否有其他外部因素影响其性能。

    总结和推荐


    Series 76-94系列面板开关是一款高性能的产品,适用于各种恶劣环境。其出色的防尘、防水、防爆性能,加上宽泛的工作温度范围,使其在众多应用场景中表现出色。如果你正在寻找一款能够在极端环境下可靠运行的开关,Series 76-94绝对是一个值得考虑的选择。综上所述,我们强烈推荐这款产品。

76-9440/439088N参数

参数
最大交流触点电压 250V
执行器类型 Round Button
指示颜色 透明
电流额定值 -
电气寿命 1000000Cycles
面板开孔尺寸 圆形-22.5
机械寿命 1000000Cycles
最大直流触点电压 -
开关功能 Momentary Contact
开关配置 SPDT
长*宽*高 46.5mm(长度)*49mm(高度)
安装方式 焊接安装,面板安装

76-9440/439088N厂商介绍

Illinois Tool Works(ITW)是一家全球性的多元化工业制造公司,成立于1912年,总部位于美国伊利诺伊州。ITW的产品广泛应用于建筑、汽车、****、食品饮料、个人护理等多个领域。

ITW的主营产品可以分为以下几个类别:

1. 焊接设备:提供各种焊接解决方案,包括电阻焊、弧焊等。
2. 食品饮料包装:生产饮料罐、食品包装材料等。
3. 建筑产品:提供建筑用密封胶、涂料等。
4. 汽车零部件:生产汽车内外饰件、发动机部件等。
5. ****:提供**零部件、**材料等。
6. 个人护理:生产化妆品包装、个人护理产品等。

ITW的优势在于其强大的研发能力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。此外,ITW在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化解决方案。

76-9440/439088N数据手册

厂牌 PDF简要描述 下载
ILLINOIS TOOL WORKS 按钮开关 ILLINOIS TOOL WORKS 76-9440/439088N 76-9440/439088N数据手册
