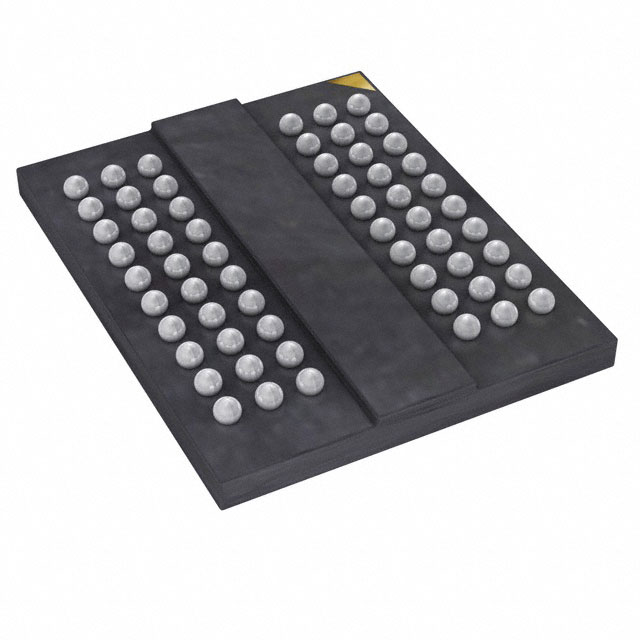

IS43DR86400E-25DBLI-TR

产品分类: 动态随机存储器(DRAM)
产品描述: 512Mb (64M x 8) 64Mx8 1.7V 205mA 1.9V 400MHz Parallel 8bit BGA-60 贴片安装,黏合安装
供应商型号: AV-S-IS43DR86400E-25DBLI-TR
供应商: Avnet
标准整包数: 2000
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43DR86400E-25DBLI-TR

IS43DR86400E-25DBLI-TR概述

    电子元器件产品技术手册

    产品简介


    本手册介绍了由Integrated Silicon Solution, Inc.(ISSI)生产的DDR2 SDRAM存储器,型号为IS43/46DR86400E(64Mx8)和IS43/46DR16320E(32Mx16)。这些器件采用双倍数据速率(Double Data Rate, DDR2)架构,旨在实现高速操作。它们被广泛应用于需要高容量和高性能存储解决方案的领域,例如计算机内存、移动设备、网络设备以及嵌入式系统等。

    技术参数


    - 供电电压:
    - Vdd = 1.8V ±0.1V
    - Vddq = 1.8V ±0.1V
    - JEDEC标准1.8V I/O接口
    - 双倍数据速率接口:
    - 每个时钟周期传输两个数据
    - 差分数据选通(DQS, DQS)
    - 4位预取结构
    - 片上DLL(延迟锁环),用于对齐DQ和DQS变化
    - 4个内部银行,支持并发操作
    - 可编程CAS延迟(CL):3, 4, 5, 6
    - 发布CAS和可编程附加延迟(AL):0, 1, 2, 3, 4, 5
    - 写延迟=读延迟-1时钟周期
    - 可编程突发长度:4或8
    - 可调数据输出驱动强度
    - 片内终端(On-die termination, ODT)

    产品特点和优势


    - 双倍数据速率接口:相比传统的单倍数据速率(SDR),该架构能够在每个时钟周期内传输两个数据字节,从而显著提升数据传输速度。
    - 可编程CAS延迟和附加延迟:通过提供多种选项来满足不同应用场景的需求,增强系统的灵活性。
    - 4位预取结构:进一步提高了数据吞吐量,使该器件特别适合需要高性能存储的应用。
    - 可调数据输出驱动强度:确保在不同环境下都能保持良好的信号完整性。

    应用案例和使用建议


    该产品已广泛应用于各种高性能计算平台和嵌入式系统中,例如数据中心、工业控制系统、以及先进的汽车电子系统等。建议在实际应用中注意:
    - 确保供电电压稳定在指定范围内,避免过压导致损坏。
    - 适当设置CAS延迟和附加延迟,以优化系统性能。
    - 在高频应用中考虑热管理措施,防止过热影响设备寿命和性能。

    兼容性和支持


    - 封装选项:
    - 60球BGA(8mm x 10.5mm)
    - 84球BGA(8mm x 12.5mm)
    - 制造商技术支持:ISSI提供了详尽的技术文档和客户支持服务,确保用户能够顺利集成该器件到其设计中。

    常见问题与解决方案


    - Q: 如何设置适当的CAS延迟?
    - A: 参考器件手册中的推荐值,根据具体应用场景选择最优配置。
    - Q: 如何处理散热问题?
    - A: 使用散热片或风扇等辅助冷却设备,确保设备运行温度保持在推荐范围之内。


    总结和推荐


    综上所述,IS43/46DR86400E和IS43/46DR16320E两款DDR2 SDRAM存储器凭借其高性能和广泛的适用性,在市场上具有很强的竞争优势。强烈推荐用于需要高性能存储解决方案的设计项目中。

IS43DR86400E-25DBLI-TR参数

参数
最大时钟频率 400MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
组织 64Mx8
数据总线宽度 8bit
接口类型 Parallel
存储容量 512Mb (64M x 8)
最大供电电流 205mA
通用封装 BGA-60
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS43DR86400E-25DBLI-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS43DR86400E-25DBLI-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS43DR86400E-25DBLI-TR IS43DR86400E-25DBLI-TR数据手册

IS43DR86400E-25DBLI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 3.9424 ¥ 34.8902
4000+ $ 3.552 ¥ 31.4352
库存: 0
起订量: 2000 增量: 2000
