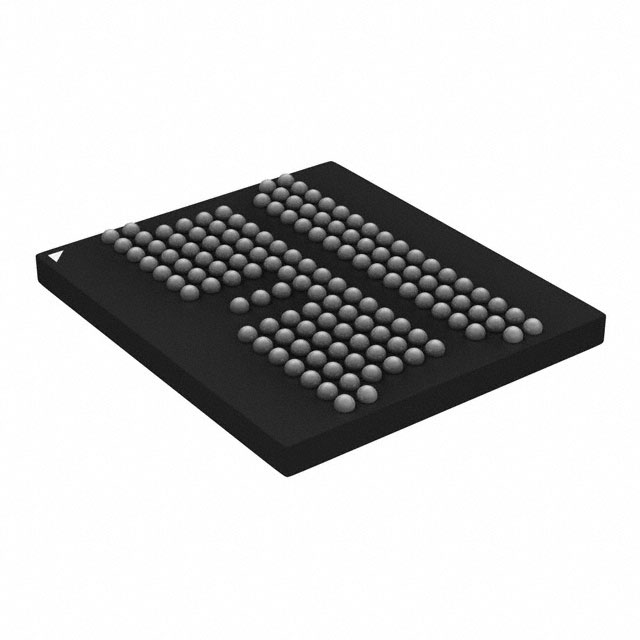

IS43LD32320C-18BLI-TR

产品分类: 动态随机存储器(DRAM)
产品描述: 1Gb (32M x 32) 32Mx32 1.14V 230mA 1.95V 533MHz Parallel 32bit BGA 贴片安装,黏合安装
供应商型号: AV-S-IS43LD32320C-18BLI-TR
供应商: Avnet
标准整包数: 2000
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43LD32320C-18BLI-TR

IS43LD32320C-18BLI-TR概述


    产品简介


    IS43/46LD16640C/32320C
    IS43/46LD16640C 和 IS43/46LD32320C 是由 Integrated Silicon Solution, Inc. (ISSI) 生产的高性能 1Gbit CMOS 移动低功耗双数据速率(LPDDR2)DRAM 芯片。这两种芯片分别支持 16 位和 32 位的数据宽度。每个芯片组织为 8 银行,每银行包含 8 兆字节(16 位)或 4 兆字节(32 位)。这些芯片采用双数据速率架构,能够通过 IO 管脚在时钟周期内传输两个数据字。
    主要功能
    - 高速操作:双数据速率架构提供每时钟周期两个数据传输的能力。
    - 多个银行:八内部银行实现并发操作。
    - 精确时序控制:支持多种读写延迟和突发长度。
    应用领域
    - 移动设备
    - 汽车电子系统
    - 工业自动化设备
    - 便携式医疗设备

    技术参数


    - 供电电压
    - VDD2 = 1.14-1.30V
    - VDDCA/VDDQ = 1.14-1.30V
    - VDD1 = 1.70-1.95V
    - 工作频率
    - 10MHz 至 533MHz(对应数据速率范围为 20Mbps 到 1066Mbps)
    - 数据宽度
    - 16 位 或 32 位
    - 预取宽度
    - 四位预取 DDR 架构
    - 存储容量
    - 64Mx16(8M x 16 x 8 银行)
    - 32Mx32(4M x 32 x 8 银行)
    - 温度范围
    - 商用级(TC = 0°C 至 85°C)
    - 工业级(TC = -40°C 至 85°C)
    - 汽车级(TC = -40°C 至 85°C 或 -40°C 至 105°C)

    产品特点和优势


    - 低功耗:采用双数据速率架构和低功耗核心供电设计。
    - 高可靠性:四位预取 DDR 架构确保高速数据传输。
    - 多功能性:支持多种配置模式,包括部分数组自刷新(PASR)和深度功耗下电模式(DPD)。
    - 兼容性强:适用于多种应用环境,包括移动设备、工业自动化和汽车电子系统。

    应用案例和使用建议


    应用案例
    - 移动设备:手机和平板电脑中的内存扩展。
    - 工业自动化:机器人和工厂自动化的内存模块。
    - 汽车电子系统:车载娱乐系统和导航系统的高速数据处理。
    使用建议
    - 初始化步骤:在启动前,确保正确执行初始化过程,避免电压和时序不匹配导致的问题。
    - 电源管理:利用部分数组自刷新(PASR)和深度功耗下电模式(DPD)优化能耗。

    兼容性和支持


    - 封装类型:
    - 134 球 BGA 封装(16 位/32 位)
    - 168 球 PoP BGA 封装(32 位)

    - 兼容性:与其他 LPDDR2 设备高度兼容,广泛应用于各种嵌入式系统。

    常见问题与解决方案


    - 问题 1:芯片无法正常启动。
    - 解决方案:检查供电电压是否在规定范围内,确保所有输入信号符合时序要求。
    - 问题 2:数据传输错误。
    - 解决方案:验证数据路径配置正确,参考手册进行调整。如果问题持续存在,可能需要检查外部电路连接和干扰。
    - 问题 3:读写速度慢。
    - 解决方案:调整时序参数,确认是否满足规定的最小和最大时间要求。

    总结和推荐


    IS43/46LD16640C 和 IS43/46LD32320C 作为高性能低功耗的 LPDDR2 DRAM 芯片,在多个应用领域展现出卓越的性能和可靠性。它们具有多种配置选项,能够满足不同的应用需求。特别是在移动设备和汽车电子系统中,这些芯片可以提供稳定的性能和可靠的操作。因此,强烈推荐这些芯片用于对功耗和性能有较高要求的应用场合。
    以上内容全面概述了 IS43/46LD16640C 和 IS43/46LD32320C 的特点和优势,希望可以帮助您更好地理解和使用这些产品。

IS43LD32320C-18BLI-TR参数

参数
组织 32Mx32
数据总线宽度 32bit
接口类型 Parallel
存储容量 1Gb (32M x 32)
最大供电电流 230mA
最大时钟频率 533MHz
最大工作供电电压 1.95V
最小工作供电电压 1.14V
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS43LD32320C-18BLI-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS43LD32320C-18BLI-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS43LD32320C-18BLI-TR IS43LD32320C-18BLI-TR数据手册

IS43LD32320C-18BLI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 7.5936 ¥ 67.2034
库存: 0
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 0
